Pro 570GS • MATRIX
MATRIX
®
Guidage RealView
Le guidage RealView permet l'affichage d'une image vidéo en direct au lieu d'une image générée par ordinateur. Depuis cet écran, toutes
les options de configuration et de navigation sont accessibles via les onglets sur le côté droit de l'écran. Pour ajuster la vue de la caméra
[inversée, renversée], accédez à Paramètres -> Configuration -> Vidéo.
►Caméra unique : une caméra unique est directement fixée à la console
►Module de sélection vidéo : si un module de sélection vidéo (VSM) est installé sur le système, deux (2) options vidéo sont disponibles :
• Une image caméra : l'une des huit entrées de caméra peut être sélectionnée pour changer la vue de l'entrée de vidéo.
• Image caméra partagée : l'un des deux jeux de quatre entrées de caméra (A/B/C/D ou E/F/G/H) peut être sélectionné pour partager
l'écran en quatre flux vidéo séparés.
Pour accéder à l'écran RealView :
1. Appuyez sur l'onglet GUIDAGE REALVIEW

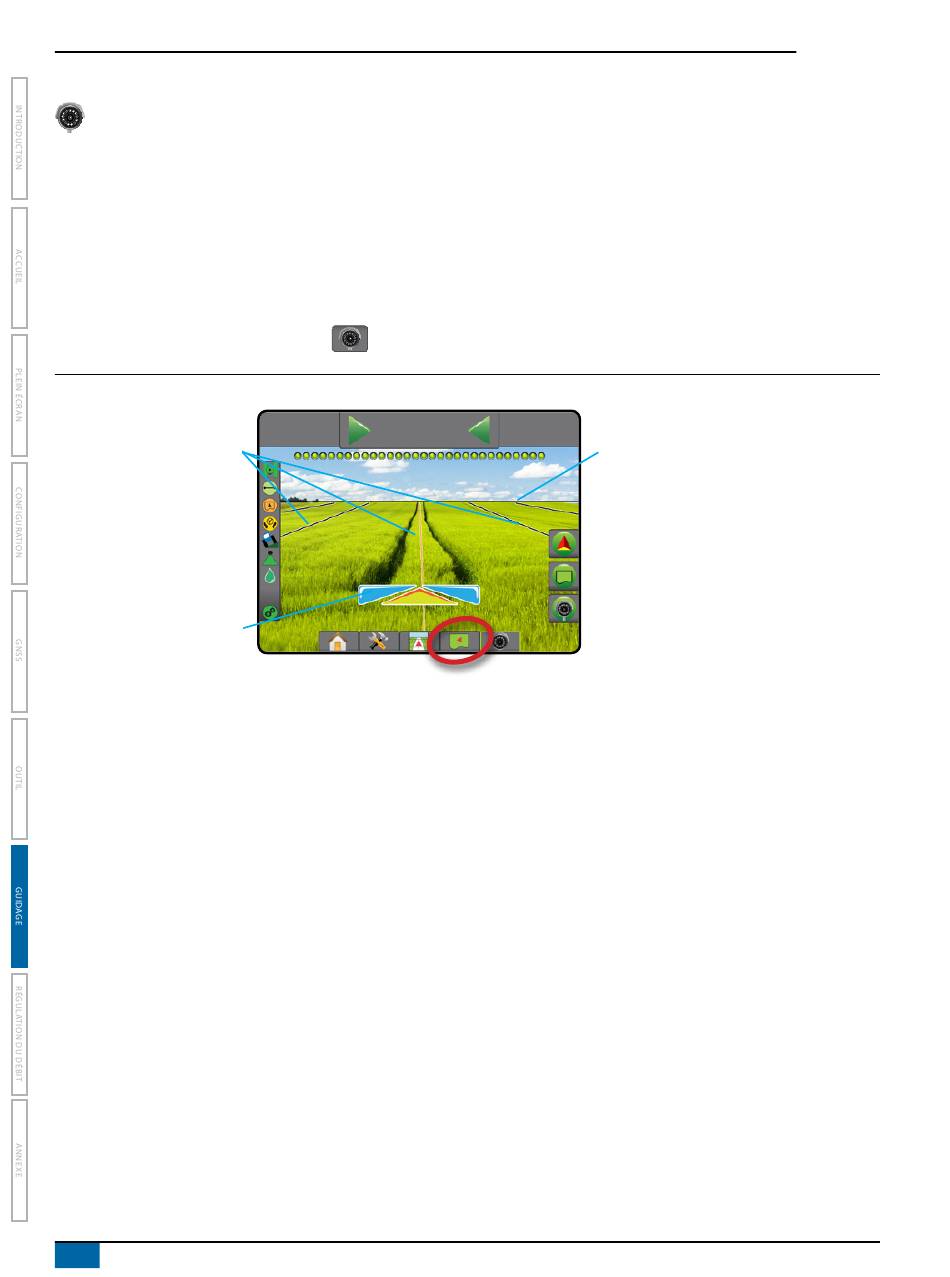

Figure 7-9 : Guidage RealView
Lignes de guidage de navigation
Barre d'état
Angle de braquage
Guidage à l'écran
• Lignes de guidage
◄Orange : ligne de guidage active
◄Noires (multiple) : lignes de guidage adjacentes
◄Ligne noire horizontale : ligne d'horizon ajustable
◄Noire : ligne du contour extérieur
◄Grise : ligne du contour intérieur
◄Bleue : ligne de contour de polygone
74
www.teejet.com
®
.
Barre de guidage
27.00
0.0
ac
Pro 840GS
10.0
mph
Ligne d'horizon
Onglet des options de navigation et guidage
Onglet des options de contour et de polygone
Onglet des options RealView
