Pro 570GS • MATRIX
MATRIX
®
ÉCRANS DE NAVIGATION
Vue du véhicule
La vue du véhicule montre une image générée par ordinateur de la position du véhicule affichée dans la surface d'application. Depuis cet
écran, toutes les options de configuration, cartographie et navigation sont accessibles via les onglets Options sur le côté droit de l'écran.
Pour accéder à l'écran Vue du véhicule :
1. Appuyez sur l'onglet GUIDAGE VUE DU VÉHICULE

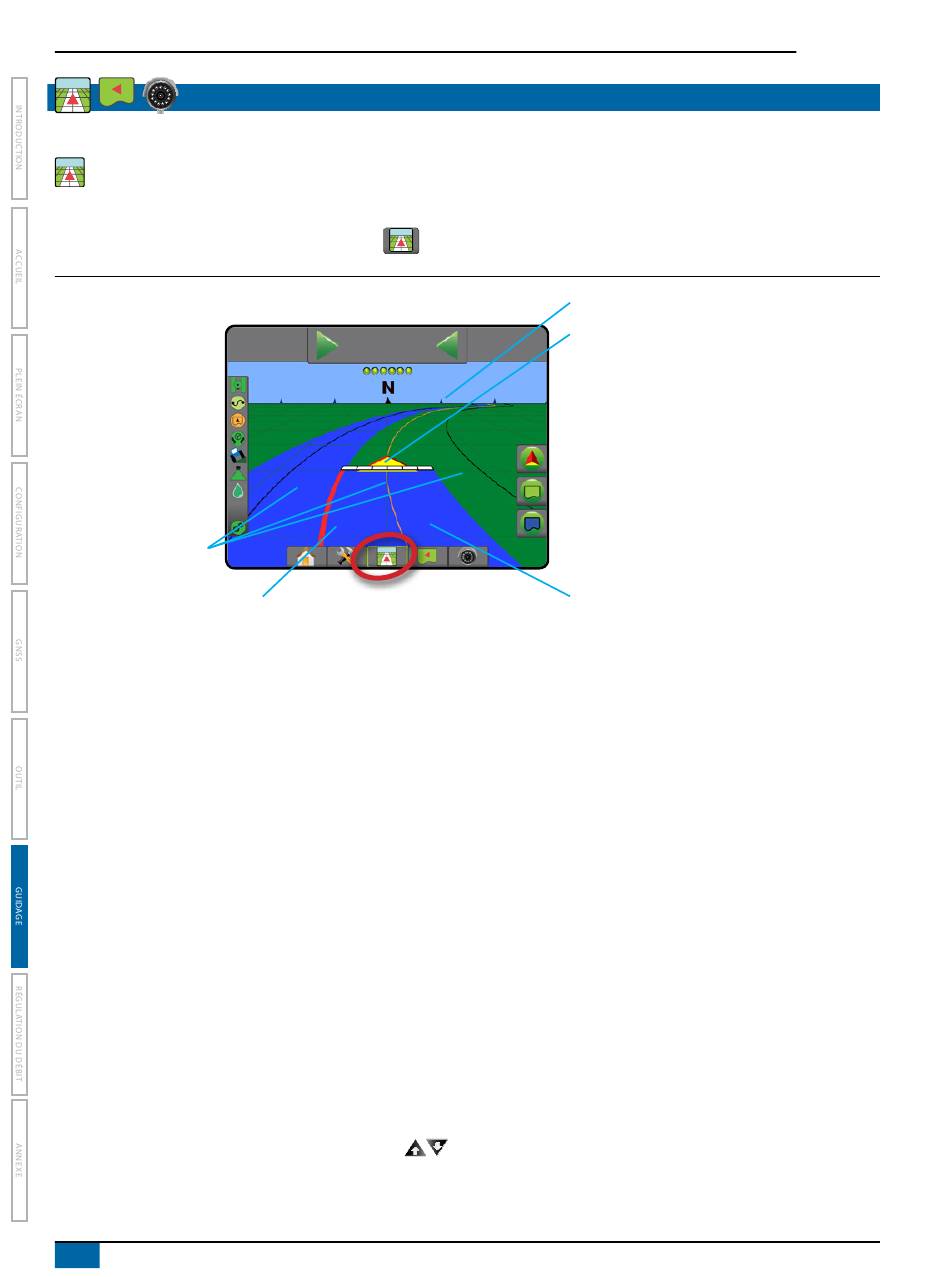

Figure 7-7 : Vue du véhicule
Barre d'état
Lignes de guidage
de navigation
Recouvrement de la surface de couverture
Guidage à l'écran
• Lignes de guidage
◄Oranges : lignes de guidage actives
◄Noires (multiple) : lignes de guidage adjacentes
◄Noires : lignes du contour extérieur
◄Grises : lignes du contour intérieur
◄Bleues : lignes de contour de polygone
• Points : marqueurs pour les points établis
◄Point rouge : retour au point
◄Point bleu : marque A
◄Point vert : marque B
• Boussole sur l'horizon : le cap général peut être affiché sur
l'horizon (quand on zoome dessus)
• Surface de couverture : illustre la surface traitée et le
redoublement :
◄Bleue : une application
◄Rouge : au moins deux applications
• Tronçons
◄Cases vides : tronçons inactifs
◄Cases blanches : tronçons actifs
Assistance sur les boutons de la console
Matrix Pro 840GS
• Zoom avant/arrière et perspective : les touches Haut/Bas
modifient la vue du véhicule ou la perspective par rapport
à l'horizon, depuis la vue du véhicule à la vue en plongée.
72
www.teejet.com
.
Barre de guidage
0.0
27.00
ha
Pro 840GS
®
Boussole sur l'horizon
Véhicule avec représentation en temps
10.0
réel des tronçons de rampe actifs
km/h
Onglet des options de navigation et guidage
Onglet des options de contour et de polygone
Onglet des options de cartographie
Surface de couverture
