- Page 1 Origo™ MA23 MA24 Manuel d'instructions 0460 454 176 FR 20111020 Valid from program version 1.12...
-
Page 2: Table Des Matières
1 INTRODUCTION ........... 1.1 Panneau de commande MA23 . -
Page 3: Introduction

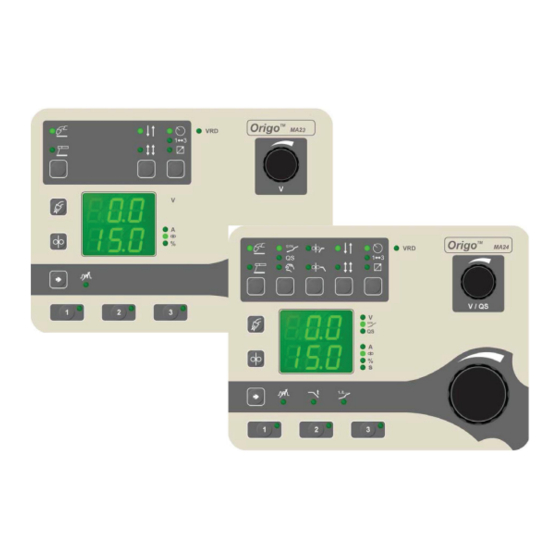

Une fois sous tension, l'appareil effectue un autodiagnostic des LED et de l'écran, et affiche la version du logiciel, dans ce cas-ci 0.17 A. Les modes d'emploi sont disponibles dans d'autres langues sur www.esab.com. Panneau de commande MA23 Réglage de la tension Réglage de la vitesse de... -
Page 4: Panneau De Commande Ma24
Purge de gaz Marche fractionnée Indication du paramètre affiché sur l'écran. Volts, synergie, QSett, ampères, m/minute, secondes ou pourcentage. Réglage de l'induction ou du temps de remplissage du cratère Sélection synergie - 4 - © ESAB AB 2008 bi21d1fa... -
Page 5: Soudage Mig/Mag
Il est impossible de modifier ces fonctions en cours de soudage. Symboles et fonctions Soudage MIG/MAG Le soudage MIG/MAG est alimenté en permanence par un fil de remplissage. Le bain de fusion est protégé par un gaz inerte. - 5 - © ESAB AB 2008 bi21d1fa... - Page 6 QSett, à l'exception de la tension, qui doit être réglée manuellement. Recommandation: Effectuez la première soudure (6 secondes) à l'aide de t sur une pièce d'essai pour obtenir toutes les données correctes. - 6 - © ESAB AB 2008 bi21d1fa...
- Page 7 Cette fonction permet, en appuyant sur la gâchette du pistolet, de passer d'un jeu de paramètres mémorisé à l'autre. Pour modifier sans soudage en continu, presser rapidement la gâchette. Si la gâchette est relâchée trop longtemps, le programme lance le soudage. - 7 - © ESAB AB 2008 bi21d1fa...
- Page 8 Marche fractionnée La fonction de marche fractionnée est utilisée pour dévider le fil sans tension de soudage. Le fil se dévide tant que le bouton est maintenu enfoncé. - 8 - © ESAB AB 2008 bi21d1fa...
-
Page 9: Fonctions Masquées Mig/Mag
Si le burn-back est trop long, le dépassement sera plus court, mais l'arc risque de revenir sur l'embout de contact. - 9 - © ESAB AB 2008 bi21d1fa... -
Page 10: Soudage Mma
Le paramétrage s'effectue au moyen de l'unité de commande. Avant d'être activée, la commande à distance doit être connectée via un adaptateur spécial. Lorsque la commande à distance est activée, le panneau est inactif. - 10 - © ESAB AB 2008 bi21d1fa... -
Page 11: Fonctions Masquées Mma
Pour éteindre l'arc, il suffit de soulever lé gèrement l'électrode. Hot start Le Hot Start augmente, pendant un délai réglable, le courant de soudage au dé marrage, ce qui écarte les risques d'une fusion insuffisante à l'amorce du soudage. - 11 - © ESAB AB 2008 bi21d1fa... -
Page 12: Mémoire Des Paramètres De Soudage
, on passe d'un jeu de paramètres mémorisé à un autre. La mémoire des paramètres possède une batterie de secours qui permet de conserver les paramètres lorsque la machine est hors tension ou débranchée. - 12 - © ESAB AB 2008 bi21d1fa... -
Page 13: Codes D'erreur
E 16 Tension de circuit ouvert élevée La tension de circuit ouvert était trop élevée. Solution: Mettre l'unité hors tension pour la réinitialiser. Si le problème persiste, appeler le service technique. - 13 - © ESAB AB 2008 bi21d1fa... -
Page 14: Commande De Pièces De Rechange
Solution: Vérifier le câblage. Si le problème persiste, appeler le service technique. COMMANDE DE PIÈCES DE RECHANGE Les pièces de rechange peuvent être commandées auprès de votre vendeur ESAB. Voir dernière page. - 14 - © ESAB AB 2008... -
Page 15: Combinasions Fils/Gaz
Fe RCW E71T-1 Dual Shield all-position 045" 75%Ar+25%CO2 Fe RCW E71T-1 Dual Shield all-position .052" 75%Ar+25%CO2 Fe RCW E71T-1 Dual Shield all-position 1/16" 75%Ar+25%CO2 Fe BCW E71T-5 OK Tubrod 15.00 .045" 82%Ar+18%CO2 - 15 - © ESAB AB 2008 bi21syn... -
Page 16: Numéro De Référence
0460 454 192 Instruction manual LT 0460 454 193 Instruction manual CN 0459 839 024 Spare parts list Instruction manuals and the spare parts list are available on the Internet at www.esab.com - 16 - © ESAB AB 2008 bi21o... - Page 17 NOTES ..............................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................- 17 - © ESAB AB 2008 notes...
