Generale
Display
Display LCD fino a 9999
Temperatura di esercizio
da 0 a 50°C (da 32 a 122°F)
Umidità di esercizio
da 10 a 80% RH
Alimentazione
3 Batterie a bottone LR44 o A76
Peso
1,25 oz. / 35,5 g
Temperatura di magazzino
da -10 a 60°C (da 14 a 140°F)
Altitudine
Funziona sotto i 2000 metri
Dimensioni/peso
6,25x1" (159x25 mm) / 1,25 oz / 35,5 g
Sicurezza
Per uso interno e in conformità con la categoria
sovratensione IV-600V, categoria III 1000V, livello
di inquinamento 2.

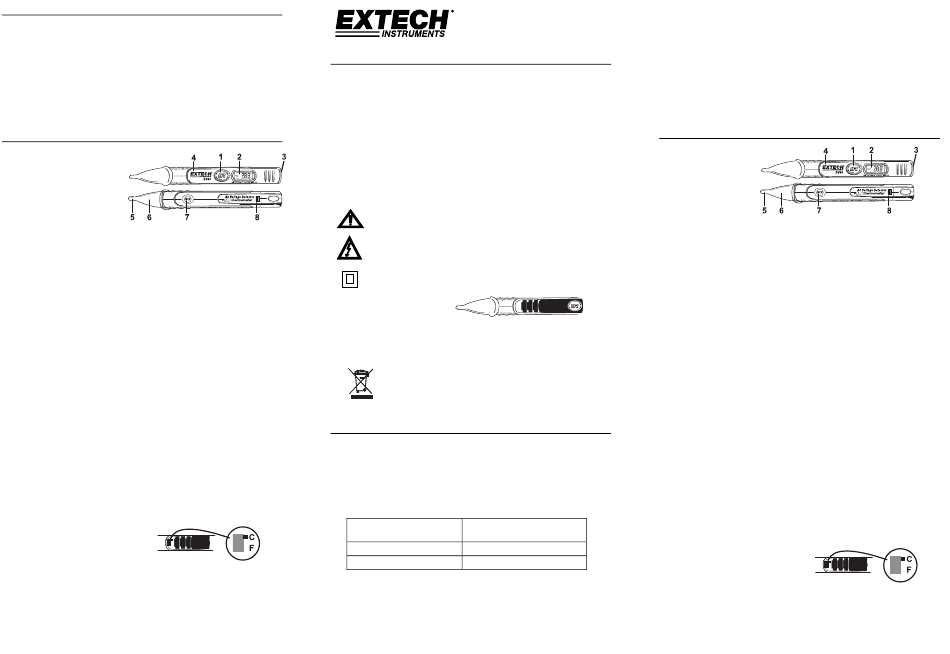

Istruzioni operative
1.
Tasto di misurazione .IRT
2.
Display LCD.
3.
Porta IRT
4.
Vano batterie
5.
Rilevatore NCV
6.
Indicatore cono NCV
7.
Tasto misurazione NCV
8.
Dispositivo di chiusura vano
batterie
RILEVAZIONE TENSIONE AC
ATTENZIONE: Rischio di folgorazione. Prima dell'uso testare sempre il rilevatore di
tensione su un circuito sotto tensione noto per verificare il
funzionamento corretto
1.
PREMERE e MANTENERE PREMUTO il tasto NCV.
2.
Il cono di punta si accenderà per circa 2 secondi e poi spegnere, assicurando che il
LED sta lavorando correttamente. Continua esercita la NCV pulsante.
3.
Posizionare la punta della sonda vicino al conduttore di calore oppure vicino al lato
caldo della presa elettrica.
4.
Se è presente tensione AC il cono del rilevatore emetterà un bagliore regolare e
costante.
N.B.
I conduttori sono spesso ritorti nei cordoni elettrici. Per ottenere i migliori risultati,
strofinare la punta della sonda lungo il cordone per garantire che la punta si trovi
vicino al conduttore sotto tensione.
N.B.
Il rilevatore è estremamente sensibile. L'elettricità statica o altre fonti energetiche
faranno scattare il sensore in modo casuale. Fa parte del funzionamento normale.
MISURAZIONI TEMPERATURA IR
N.B.
Il termometro IR ha un rapporto di 1:1 tra distanza e obiettivo della misurazione. Per
ottenere valori il più accurati possibili posizionare l'apparecchio il più vicino possibile
all'oggetto da misurare.
1.
Puntare il sensore IR in direzione dell'oggetto da misurare.
2.
PREMERE e MANTENERE PREMUTO il tasto IR.
3.
L'apparecchio si accende, sul display lampeggia "SCAN" e la temperatura superficiale
misurata viene visualizza a display.
4.
Rilasciare il tasto MEASURE, appare "HOLD" e l'ultimo valore misurato rimane
visualizzato finché l'apparecchio non si spegne (circa 30 secondi).
Visualizzare °F o °C
Il selettore di unità di temperatura si
trova nel vano batteria.
Copyright © 2013‐2015 FLIR Systems, Inc.
Tutti i diritti riservati, incluso il diritto di riproduzione integrale o parziale in qualsiasi forma.
ISO‐9001 Certified
www.extech.com
DV40 Detector de tensão
sem contatos e
termômetro IV
Segurança
AVISO: Risco de eletrocussão. Antes da utilização, sempre testar o detector de tensão
em um circuito vivo conhecido para verificar o funcionamento
adequado.
AVISO: Risco de eletrocussão. Mantenha as mãos e os dedos no corpo do aparelho,
longe da ponta.
CUIDADO: Leia, compreenda e siga as Regras de Segurança e as Instruções de
Operação deste manual antes de utilizar este produto.
Não tente consertar este aparelho. Não há peças consertáveis pelo usuário
Não exponha o aparelho a temperaturas extremas ou umidade alta
Não utilize o aparelho se estiver molhado ou danificado
Não aplique tensão maior que a indicada entre a ponta do aparelho e o chão
Não utilize o aparelho se estiver aberto
Este símbolo, adjacente a outro símbolo ou terminal, indica que o usuário deve
consultar o manual para obter mais informações.
Este símbolo, adjacente a um terminal, indica que, com o uso normal, poderão
ocorrer tensões risco
Isolamento duplo
INSTALAÇÃO DAS BATERIAS
1.
Abra o compartimento das baterias pressionando com cuidado a
presilha de bolso até soltá-la, deslizando, em seguida, a tampa para
baixo.
2.
Insira três baterias LR44 tipo botão (observe a polaridade).
3.
Coloque a tampa de volta e feche-a.
Todos os utilizadores da UE são legalmente obrigados pela portaria das
baterias a devolver todas as baterias utilizadas aos pontos de recolha em
sua comunidade ou onde as pilhas / acumuladores são vendidos! A
eliminação no lixo doméstico é proibida!
Especificações
Termômetro IV
Variação
-20 a 445°F (-30 a 230°C)
Resolução
0,1°F/C
Emissividade
0,95 fixa
Razão de distância até o alvo
1:1
Precisão
77,1 a 445 °F (25,1 a 230 °C)
± 2,0 % de leitura ou ±4 ºF/ 2 ºC
o que for maior
-7,9 a 77 °F (-9,9 a 25 °C)
±6 ºF / 3 ºC
-20 a -8,0 °F (-30 a -10 °C)
±8 ºF / 4 ºC
Detector de tensão sem contatos
Sensibilidade da tensão
de 50 V a 1000 V AC
Faixa de frequência
50/60 Hz
Distância de detecção
1" a 105 V
Geral
Visor
Visor LCD de 9999
Temperatura de funcionamento
32 a 122 °F (0 a 50 °C)
Umidade de funcionamento
10% a 80% U.R.
Alimentação
3 baterias LR44 ou A76 tipo botão
Peso
1,25 oz. / 35,5 g
Temperatura de armazenamento 14 a 140 °F (-10 a 60 °C)
Altitude
Funciona abaixo de 2000 metros
Dimensões/Peso
6,25 x 1" (159 x 25 mm) / 1,25 oz / 35,5 g
Segurança
Para uso interno e de acordo com a Categoria IV de
super-tensão de 600 V, Categoria III de 1000 V, Grau
de poluição 2.
Instruções de operação
1.
Botão de medição IV
2.
Visor LCD
3.
Porta IV
4.
Compartimento das
baterias
5.
Detector de tensão
sem contatos (NCV)
6.
Cone indicador de tensão sem contatos (NCV)
7.
Botão de medição de tensão sem contatos (NCV)
8.
Presilha para soltar o compartimento das baterias
DETECÇÃO DE TENSÃO AC
AVISO: Risco de eletrocussão. Antes da utilização, sempre testar o detector de
tensão em um circuito vivo conhecido para verificar o funcionamento
adequado
1.
Mantenha PRESSIONADO o botão NCV.
2.
A ponta do cone acender-se-á por aproximadamente 2 segundos, e então será
desligada, indicando que o LED está funcionando corretamente. Continue a manter
pressionado o botão NCV.
3.
Coloque a ponta do aparelho perto do condutor de calor ou do lado quente da tomada
elétrica.
4.
Se houver tensão AC, o cone do detector produzirá um brilho constante e estável.
OBSERVAÇÃO: os condutores em cabos elétricos são geralmente invertidos. Para melhores
resultados, esfregue a ponta do aparelho ao longo de um cabo para garantir a colocação
da ponta perto do condutor em funcionamento.
OBSERVAÇÃO: o detector possui sensibilidade alta. Eletricidade estática ou outras fontes
de energia afetarão o sensor. Isto é normal.
MEDIÇÕES DE TEMPERATURA IV
OBSERVAÇÃO: o termômetro IV possui uma razão de distância até o alvo de 1:1. Para
leituras mais precisas, coloque o medidor o mais perto possível do alvo.
1.
Aponte o sensor de IV na direção do objeto a ser medido.
2.
Mantenha PRESSIONADO o botão IV.
3.
O medidor será LIGADO, aparecerá "SCAN" a piscar no visor, e a temperatura da
superfície medida também aparecerá no visor.
4.
Solte o botão MEASURE; aparecerá "HOLD", e o último valor medido permanecerá
no visor até que o medidor seja desligado (após aproximadamente 30 segundos).
Utilizar °F ou °C
A chave de seleção da unidade de
temperatura
localiza-se
no
compartimento das baterias.
© 2013‐2015 FLIR Systems, Inc.
Direitos Autorais
Todos os direitos reservados, incluindo o direito de reprodução no todo ou em parte sob qualquer forma.
ISO‐9001 Certified
www.extech.com
DV40-mul_V5.2 4/15
