Extech Instruments DV40 Instructions D'utilisation

Détecteur de tension et
thermomètre IR sans
contact DV40
Sécurité
ATTENTION : Risque d'électrocution. Avant toute utilisation, testez toujours le
Détecteur de tension sur un circuit sous tension familier pour vous
assurer du fonctionnement correct
ATTENTION : Risque d'électrocution. Gardez vos mains et doigts sur le fuselage de la
sonde et éloignés de l'extrémité de la sonde
AVERTISSEMENT : Lisez, assimilez et suivez les consignes de sécurité et les
instructions d'utilisation du présent manuel avant toute utilisation de
ce produit.
N'essayez pas de réparer cet appareil. Aucun élément n'est réparable par l'utilisateur.
N'exposez l'appareil à des températures extrêmes ou à des taux d'humidité élevés
N'utilisez pas l'appareil s'il est mouillé ou endommagé
N'appliquez pas plus que la tension indiquée entre l'extrémité de la sonde et la masse.
N'utilisez pas l'appareil quand l'étui est ouvert
Ce symbole, à côté d'un autre symbole ou d'une borne, indique que l'utilisateur
doit se reporter au manuel pour plus d'informations.
Ce symbole, à côté d'une borne, indique que, en utilisation normale, des
tensions dangereuses peuvent être présentes
Double isolation
INSTALLATION DES PILES
1. Accédez au compartiment à piles en appuyant doucement sur le loquet d'ouverture et
en faisant glisser le couvercle.
2. Insérez trois piles bouton LR44 (respectez les polarités).
3. Remettez le couvercle et verrouillez-le.
Tous les utilisateurs au sein de l'Union européenne sont légalement
tenus de rapporter toutes les piles usagées à des points de collecte de
leur localité ou à n'importe quel point de vente de piles ! Il est interdit de
les jeter avec les ordures ménagères !
Spécifications
Thermomètre IR
Gamme -20 à 445 °F (-30 à 230 °C)
Résolution 0,1 °F/C
Réglages d'émissivité 0,95 par défaut
Rapport distance/cible 1:1
Précision
77,1 à 445 °F (25,1 à 230 °C) ± 2,0 % de la mesure ou ±4 ºF / 2 ºC,
selon la valeur la plus grande
-7,9 à 77 °F (-9,9 à 25 °C) ± 6 ºF / 3 ºC
-20 à -8,0 °F (-30 à -10 °C) ± 8 ºF / 4 ºC
Voltage Détecteur de Voltage Sans Contact
Sensibilité à la tension 50 V à 1000 V AC
Largeur de bande 50 / 60 Hz
Distance de détection 1" @ 105 V
Général
Ecran Ecran LCD 9 999 comptes
Température d'utilisation 32 à 122 °F (0 à 50 °C)
Humidité d'utilisation 10 % à 80 % d'humidité relative
Alimentation 3 piles bouton LR44 ou A76
Poids 1,25 oz/35,5 g
Température de rangement 14 à 140 °F (-10 à 60 °C)
Altitude Utilisation en dessous de 2000 mètres
Dimensions/Poids 6,25 x 1" (159 x 25 mm) / 1,25 oz/35,5 g
Sécurité Pour utilisation en intérieur selon la Catégorie de surtension
IV-600 V, Catégorie III 1000 V, Degré de pollution 2.

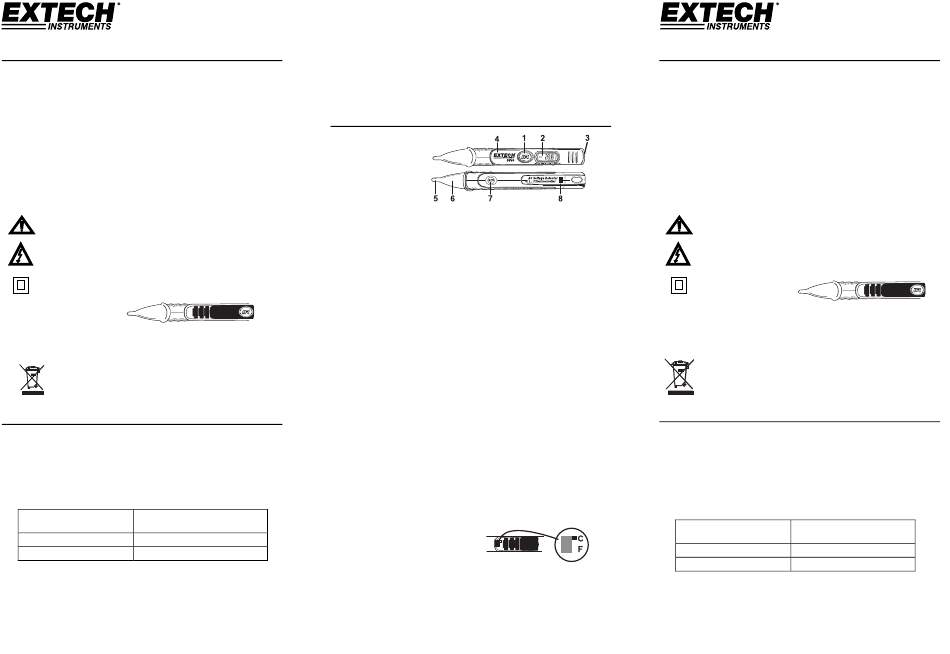

Instructions d'Utilisation
1. Bouton de
mesure .IRT
2. Ecran LCD
3. Port IRT
4. Compartiment à piles
5. Détecteur NCV
6. Indicateur NCV
7. Bouton de mesure NCV
8. Loquet d'ouverture du compartiment à piles.
DETECTION DE LA TENSION AC
ATTENTION : Risque d'électrocution. Avant toute utilisation, testez toujours le
Détecteur de tension sur un circuit sous tension familier pour vous assurer
du fonctionnement correct
1. APPUYEZ sur le bouton NCV et MAINTENEZ-LE ENFONCE.
2. L'extrémité en cône s'illuminera pendant 2 secondes environ puis s'éteindra, afin de
vérifier le bon fonctionnement de la LED. Maintenez la pression sur le bouton NCV.
3. Placez l'extrémité de la sonde à proximité du conducteur sous tension ou du côté sous
tension de la prise de courant.
4. Si une tension AC est présente, le cône du détecteur émettra une lueur constante.
REMARQUE: Les conducteurs sur les réseaux de câbles électriques sont souvent tordus.
Pour de meilleurs résultats, frottez l'extrémité de la sonde sur la longueur du câble
pour vous assurer que l'extrémité soit placée à proximité du conducteur sous tension.
REMARQUE: Le détecteur est d'une grande sensibilité. L'électricité statique ou d'autres
sources d'énergie déclencheront le capteur aléatoirement. Cela est normal.
MESURE DE TEMPERATURE IR
REMARQUE : Le thermomètre IR a un rapport distance/cible de 1:1. Pour des mesures
plus précises, installez l'appareil aussi près que possible de la cible.
1. Pointez le capteur IR vers l'objet à mesurer.
2. APPUYEZ sur le bouton IR et MAINTENEZ-LE ENFONCE.
3. L'appareil se mettra sur ON, « SCAN » clignotera sur l'écran et la température de
surface mesurée s'affichera.
4. Relâchez le bouton MEASURE (Mesure), « HOLD » s'affichera et la dernière valeur
mesurée restera affichée jusqu'à ce que l'appareil s'éteigne (après 30 secondes
environ).
Affichage des degrés °F ou °C
Le sélecteur d'unités de température
est situé dans le compartiment à piles.
Copyright © 2013‐2015 FLIR Systems, Inc.
Tous droits réservés, y compris la reproduction partielle ou totale sous quelque forme que ce soit.
ISO‐9001 Certified
www.extech.com
DV40 Rilevatore di
tensione
senza contatto e termometro IR
Sicurezza
ATTENZIONE: Rischio di folgorazione. Prima dell'uso testare sempre il rilevatore di
tensione su un circuito sotto tensione noto per verificare il funzionamento
corretto
ATTENZIONE: Rischio di folgorazione. Tenere mani e dita sul corpo della sonda e
lontani dalla punta della sonda
AVVERTIMENTO: Leggere, capire e osservare le regole sulla sicurezza e le istruzioni
per l'uso contenute in questo manuale prima di utilizzare questo prodotto
Non cercare di riparare questo apparecchio. Non contiene parti della cui manutenzione si
possa occupare l'utente.
Non esporre l'apparecchio a temperature estreme o a un'umidità elevata.
Non utilizzare l'apparecchio se è bagnato o danneggiato.
Non applicare una tensione superiore a quella di targa tra la punta della sonda e la terra.
Non utilizzare se la custodia è aperta.
Questo simbolo, accanto a un altro simbolo o a un terminale, significa che
l'utente deve consultare il manuale per ulteriori informazioni.
Questo simbolo, accanto a un terminale, significa che in condizioni normali di
utilizzo possono essere presenti tensioni pericolose.
Doppio isolamento
INSERIMENTO BATTERIE
1. Premere gentilmente il dispositivo di chiusura a clip e far scorrere il coperchio verso il
basso per aprire il vano batterie.
2. Inserire tre batterie a bottone LR44 (facendo attenzione alla polarità).
3. Riposizionare e far scattare il coperchio.
Tutti gli utenti EU sono legalmente vincolati dall'ordinanza sulle batterie a
restituire tutte le batterie usate presso i punti di raccolta nella propria
comunità o presso qualunque rivenditore di batterie / accumulatori! Lo
smaltimento nei rifiuti domestici è proibito!
Specifiche
Termometro IR
Campo di misurazione da -30 a 230°C (da -20 a 445°F)
Risoluzione 0,1°C/F
Accuratezza ±2.0% del valore o ±2°C/4°F, viene scelto il maggiore
Impostazioni radianza 0,95 fissa
Rapporto tra distanza
e obiettivo della misurazione 1:1
Da 25.1 a 230°C (da 77.1 a ± 2,0% della lettura o ± 2°C / 4ºF il
445°F) maggiore dei due
Da -9.9 a 25°C (da -7.9 a 77°F) ±3ºC/6F
Da -30 a -10°C (da -20 a -8.0°F) ±4ºC/8ºF
Rilevatore tensione senza contatto
Sensibilità tensione da 50V a 1000V AC
Larghezza banda 50/60Hz
Distanza rilevazione 1" @ 105V
DV40-mul_V5.2 4/15
