alarme reFroidis semen t eau
Le système de refroidissement est muni d'un capteur de
pression. Si la pression du liquide de refroidissement
mesurée est insuffisante, le témoin d'alerte s'allume
et la sortie de courant est interrompue afin de protéger
la torche et le système de refroidissement.
3. SOUDAgE TIg

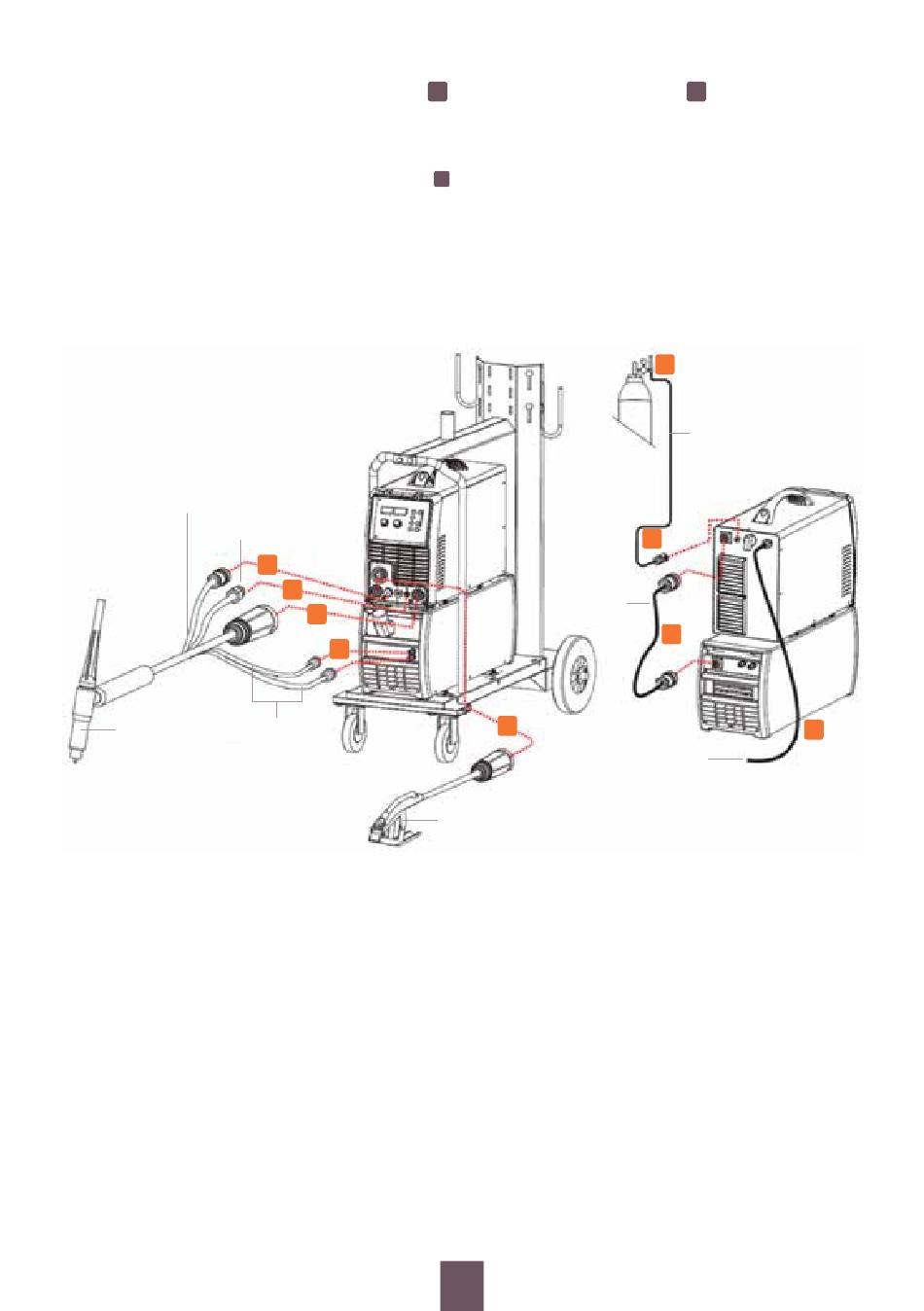

i n s ta l l at i o n t i g
Câble de commande torche
Tuyau de gaz
Torche TIG
Tuyaux d'entrée
et de sortie d'eau
Insérer le câble de la pince de
1 -
masse sur la borne positive à
l'avant du générateur.
Brancher le câble d'alimentation
2 -
de la torche TIG sur le panneau
avant du générateur.
Connecter la conduite de gaz de
3 -
la troche au connecteur gaz à
l'avant du générateur.
Connecter
le
câble
4 -
commande de la torche à la
prise à 9 broches sur la façade.
Dans sa version refroidi eau
5 -
(muni d'une torche refroidi eau
et d'un refroidisseur), raccorder
le tuyau d'entrée et de sortie
d'eau de la torche TIG au raccord
12
12
4
3
2
5
d'entrée et de sortie d'eau à
l'avant du refroidisseur.
Raccorder
6 -
commande du refroidisseur eau
sur les prises AÉRO à l'arrière
du panneau du générateur et du
refroidisseur.
Connecter le tuyau de gaz sur le
7 -
débilitre de la bouteille de gaz.
de
Raccorder la conduite de gaz
8 -
au connecteur d'entrée de gaz à
l'arrière du générateur.
Brancher le câble d'alimentation
9 -
du générateur sur le secteur
d'alimentation.
Ouvrir la vanne de la bouteille de
10 -
gaz et régler le débit.
a l a r m e c o u r a n t
En cas de défaillance du circuit, de surtension, de
surintensité, de perte de phase d'entrée ou une
surchauffe électrique (due à un dépassement du cycle
de marche), le témoin d'alarme s'allume ; et le générateur
ferme automatiquement la sortie de courant, jusqu'à que
le système puisse fonctionner correctement à nouveau.
Câble de
commande
refroidissement
1
Câble d'alimentation
Pince de masse
11 -
le
câble
de
12 -
13 -
10
14
7
Tuyau de gaz
8
6
9
Sélectionner la fonction TIG sur
le panneau avant du générateur.
Sélectionner le mode de la torche :
- 2T : appuyer sur la gâchette,
le gaz démarre, toucher / lever
et l'arc s'amorce, relâcher la
gâchette le gaz et l'arc s'arrêtent.
- 4T : appuyer / relâcher la
gâchette le gaz démarre, toucher
/ lever et l'arc s'amorce, appuyer
et appuyer / relâcher la gâchette
le gaz et l'arc s'arrêtent.
Sélectionner
le
mode
refroidissement (AIR ou EAU) sur
le panneau avant.
