2 Remarques relatives à la
documentation
▶
Conformez-vous impérativement à toutes les notices
d'utilisation et d'installation qui accompagnent les com-
posants de l'installation.
▶
Remettez cette notice et l'ensemble des documents com-
plémentaires applicables à l'utilisateur.
La présente notice s'applique exclusivement aux produits
suivants :
Produit -référence d'article
MA 30-CF/1
MA 36-CF/1
3

Description du produit

3.1

Technologie Sitherm Pro™

La nouvelle régulation intelligente de la combustion est ba-
sée sur la technologie d'optimisation adaptative de la com-
bustion Sitherm Pro™ de Siemens.
3.2

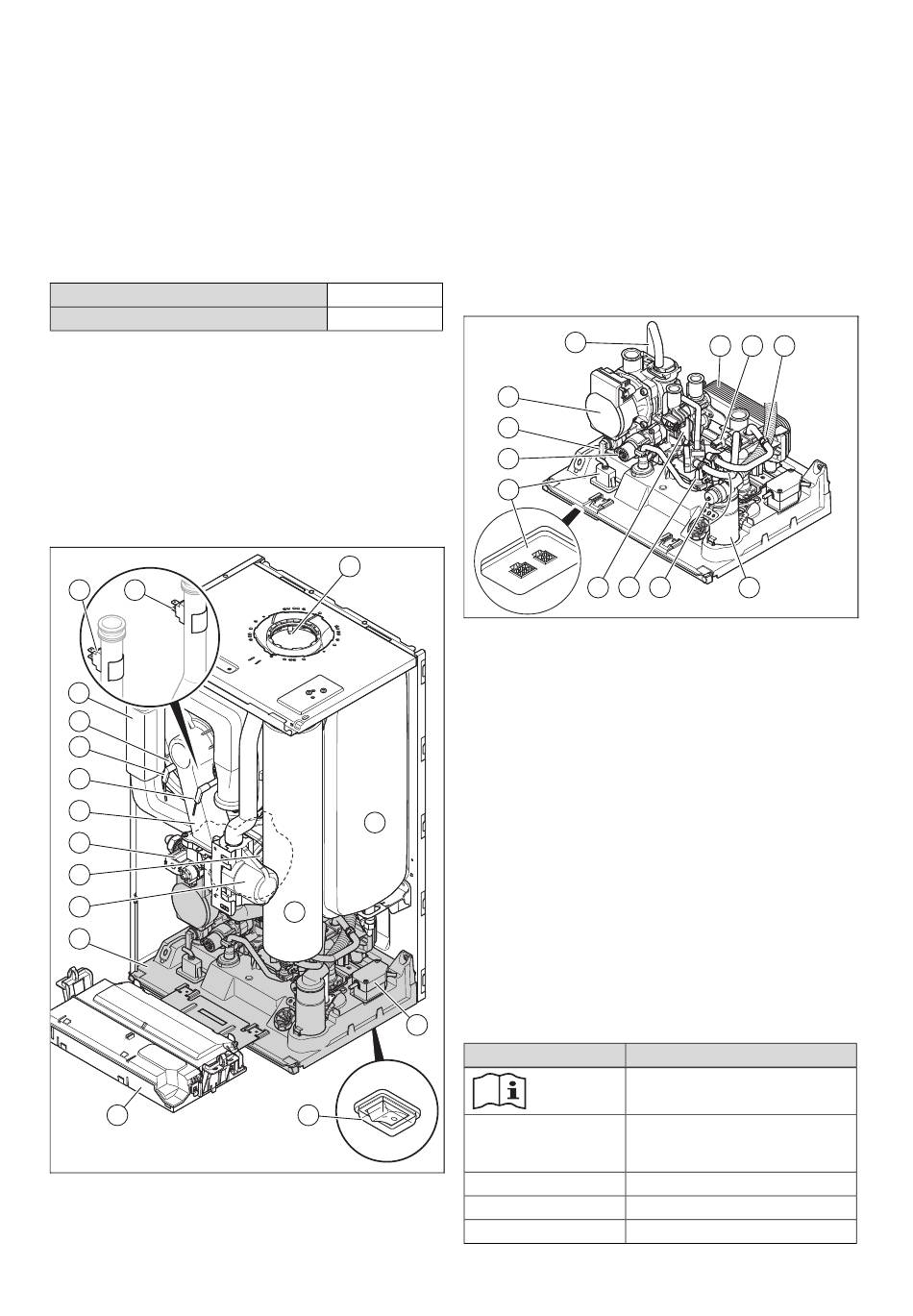

Structure du produit

16 17
15
14
13
12
11
10
9
8
7
6
1 Évacuation des gaz de
combustion
0020292705_00 ThemaPlus HCondens Notice d'installation et de maintenance
Remarques relatives à la documentation 2
0010025112
0010025113
1
2
3
4
5
2 Vase d'expansion
chauffage
3 Ballon de micro-accu-
mulation d'eau chaude
sanitaire
4 Raccordement secteur
5 Interrupteur principal du
produit
6 Boîtier électrique
7 Bloc hydraulique
8 Amortisseur de chocs
hydrauliques
9 Ventilateur
3.3

Structure du bloc hydraulique

12
11
10
9
8
6
7
1 Échangeur à plaques
sanitaire
2 Capteur de pression
d'eau chauffage
3 Capteur de température
4 Siphon de condensats
5 Soupape de sécurité
sanitaire
6 Boucle de remplissage
3.4 Numéro de série
Le numéro de série figure sur la plaque signalétique et sur la
notice d'emploi succincte.
Des étiquettes avec le numéro de série sont stockées sur le
boîtier électrique.
3.5 Plaque signalétique
La plaque signalétique est apposée d'usine sur la face infé-
rieure du produit. Les informations qui ne figurent pas dans
la présente liste sont traitées dans des chapitres distincts.
Mention Signification
Lire la notice !
MA Chaudière à condensation
Chaudière mixte avec ballon à strati-
fication d'eau chaude sanitaire
30, 36 Puissance utile nominale
CF
Équipement du produit
/1 Génération de produit
10 Mécanisme gaz
11 Module compact ther-
mique
12 Électrode de régulation
13 Électrode d'allumage
14 Échangeur thermique
15 Tube d'entrée d'air
16 Capteur de température
départ chauffage
17 Capteur de température
retour chauffage
1 2 3
5
4
7 Capteur de débit
8 Embase enfichable
9 Vanne 3 voies
10 Soupape de sécurité
chauffage
11 Pompe haute efficacité
chauffage
12 Purgeur automatique
7
