5
FONCTIONNEMENT
Le System Manager AC est utilisé pour afficher
les sources d'alimentation CA disponibles et
pour
contrôler
l'interrupteur
(Systemswitch).
Ce chapitre explique les principales fonctions du
System Manager AC. Il est divisé en deux
parties :
AC Power Control Panel [A, B, C, D]
•
Indications état du Masterswitch [E, F, G, H]
•
Voir schéma 7 pour les caractères indiqués
entre parenthèses [ ].
5.1
AC Power Control Panel
L'état du système CA est affiché par le AC
Power Control Panel au moyen d'une barre de
voyants [A] et un affichage LCD [B].
Utiliser le bouton Select [C] et le bouton Set [D]
pour contrôler le AC Power Control Panel.
A
B
E
F
G
H
Novembre 2003 / System Manager AC / FR
sélecteur
CA
5.1.1
Barre de charge
La barre de charge [A] affiche l'état approximatif
de charge du groupe ou du quai en proportion
de l'intensité maximum disponible. Chaque
voyant représente 20% de l'intensité disponible.
Lorsque le voyant jaune s'allume, le groupe ou
quai est en surcharge. Si ni le groupe ni le quai
ne sont disponibles, alors la barre de charge ne
sert à rien.
5.1.2
Affichage LCD et boutons Set/Select
Les informations spécifiques à l'utilisateur sur le
AC System sont affichées ici [B].
Faire défiler le menu utilisateur (user menu) du
AC Power Control Panel par le bouton Select
[C].
Pour modifier les valeurs utiliser le bouton Set
[D]. Les fonctions du user menu [menu
utilisateur] sont décrites dans le chapitre 6
(fonctionnement).
AC Power Control Panel
C
D
Masterswitch status indication

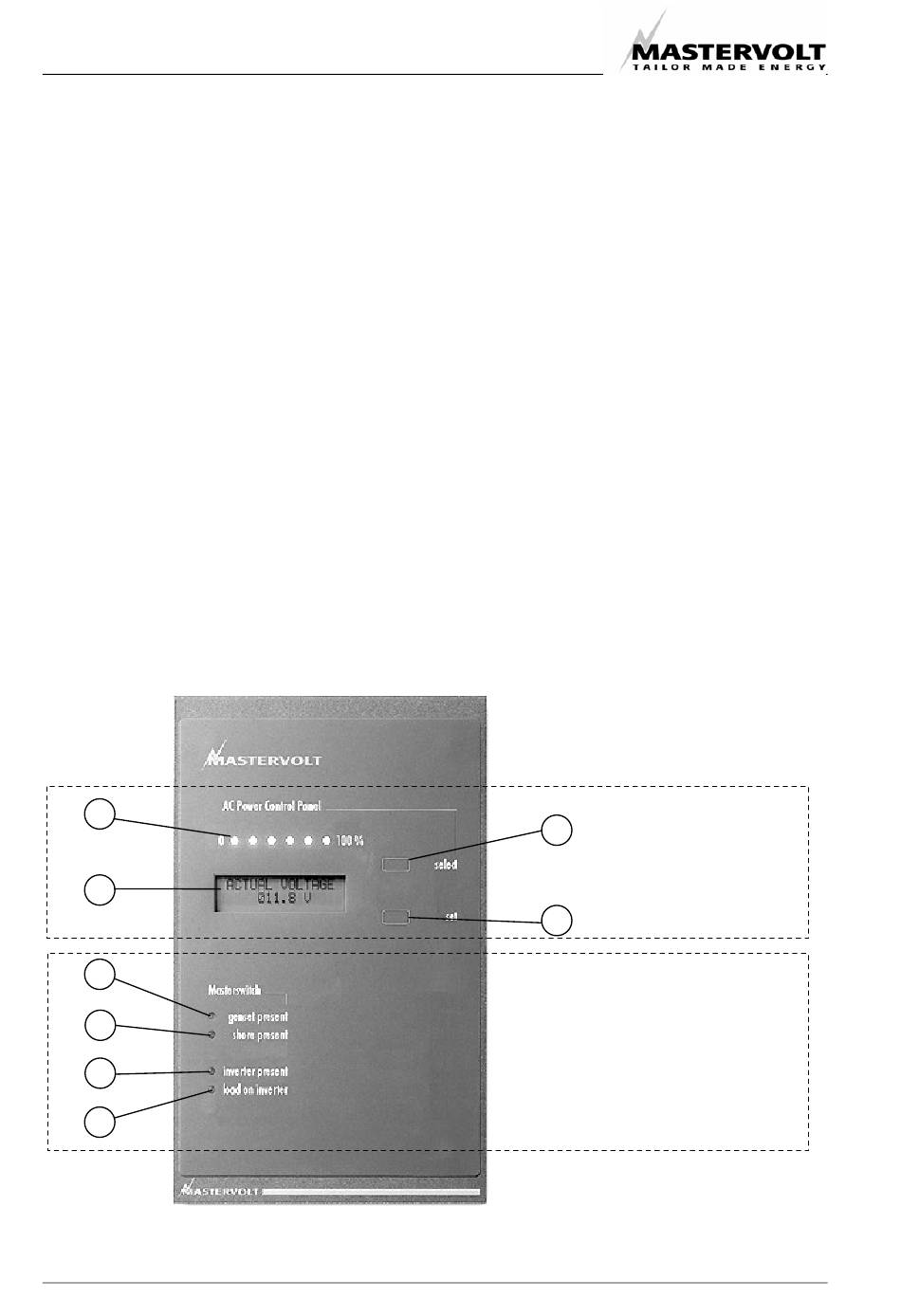

Figure 7: Fonctionnement du
System Manager AC
13
