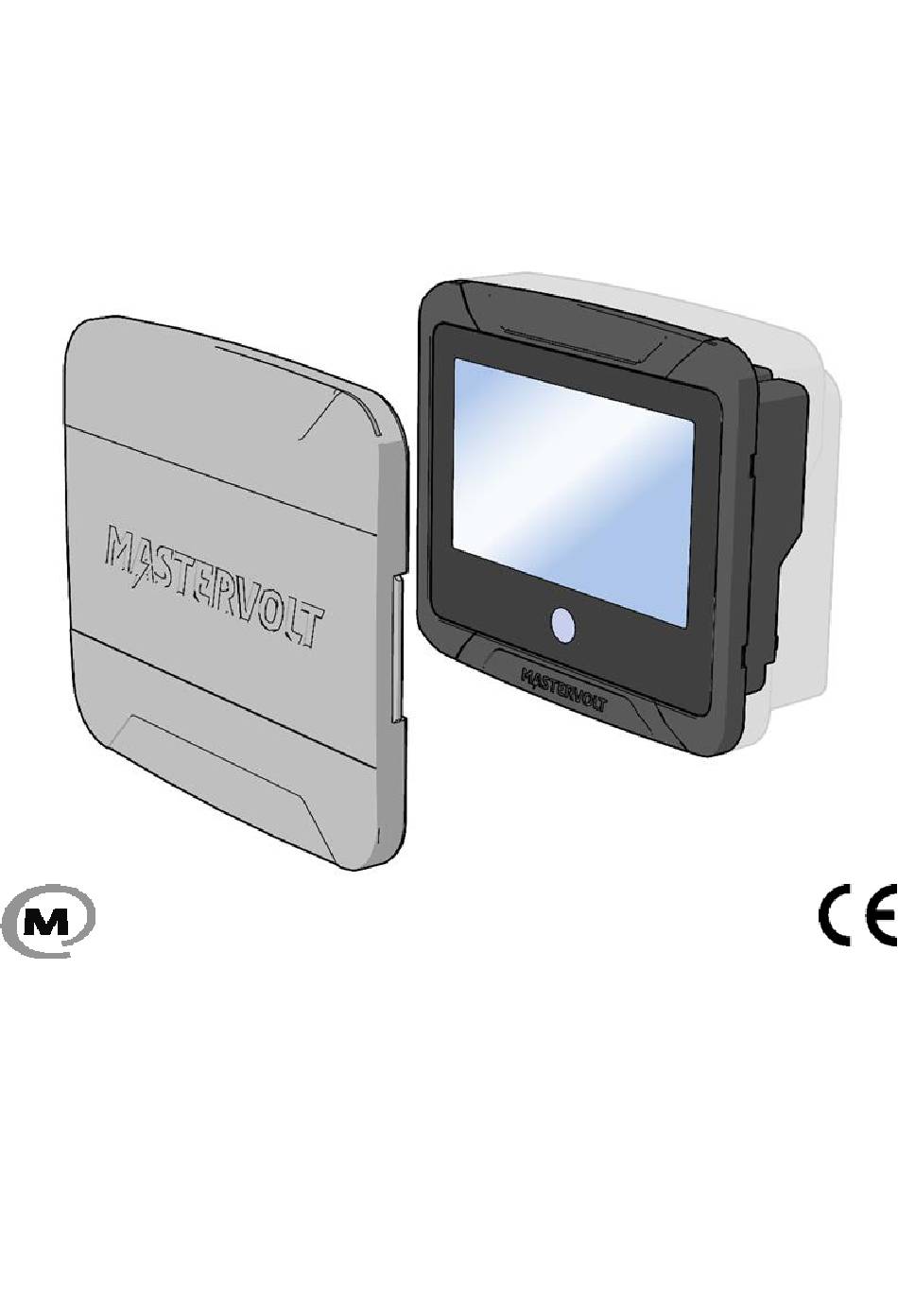

- Page 1 EasyView 5 PANNEAU DE CONTROLE ET DE COMMANDE POUR RESEAU MASTERBUS MANUEL D'INSTALLATION ET D'UTILISATION 10000012168/01...
-
Page 2: Table Des Matières
EasyView 5 - Manuel d'installation et d'utilisation Table des matières Description de l’appareil ......................4 Spécifications ........................4 Composants ........................5 Connexions ......................... 6 Accessoires ........................7 Sécurité ............................8 Directives de sécurité ......................8 Responsabilité ........................8 Garantie ..........................8 Élimination correcte de ce produit .................. - Page 3 EasyView 5 - Manuel d'installation et d'utilisation Contrôle et configuration ......................16 Pages favorites ......................... 16 6.1.1 Ajouter des widgets dans les pages favorites ............16 6.1.2 Ordre des widgets ...................... 18 6.1.3 Supprimer des widgets ....................19 Système ..........................19 Page d'appareil .........................
-
Page 4: Description De L'appareil

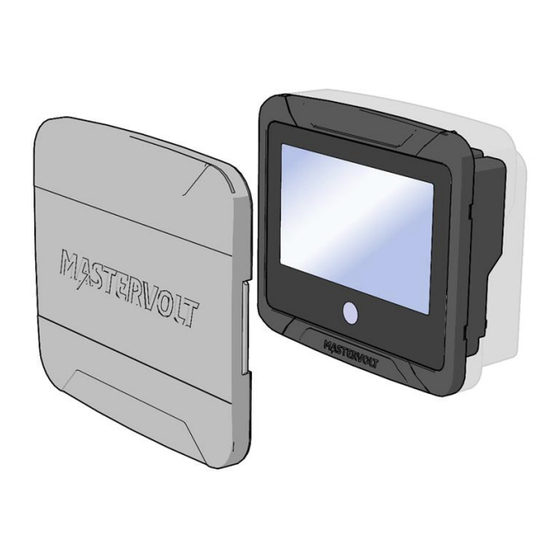

EasyView 5 - Manuel d'installation et d'utilisation Description de l’appareil L'EasyView 5 de MasterVolt est un écran tactile 4.3” qui permet à l'utilisateur de contrôler, configurer et commander tous les appareils connectés dans un réseau MasterBus. Spécifications Spécifications Modèle EasyView 5... -
Page 5: Composants
Boîte pour fixation murale Cache inférieur * Utilisez toujours le couvercle frontal pour protéger l'écran de l'EasyView 5 des dommages ou du soleil. ** Utilisez toujours le joint pour protéger l'écran de l'EasyView 5 de l'eau, de l'humidité et de la poussière. -
Page 6: Connexions
EasyView 5 - Manuel d'installation et d'utilisation Connexions Connexions Port MasterBus 1 Port MasterBus 2 Port USB Entrée 12/24 V. -
Page 7: Accessoires
EasyView 5 - Manuel d'installation et d'utilisation Accessoires Accessoires EasyView 5 Mastervolt Câble MasterBus (6 mètres) Connecteur MasterBus Connecteur 12/24 V Vis de montage (4 pcs) 4x30 mm PH2 Vis de montage (4 pcs) 4x14 mm PH2... -
Page 8: Sécurité
Autre utilisation considérée comme non conforme à la destination du produit. Garantie Mastervolt accorde une garantie de deux ans sur le produit EasyView 5 à compter de la date d'achat, sous réserve que ce produit soit installé et utilisé conformément aux instructions du présent manuel. -
Page 9: Masterbus
Les appareils compatibles avec MasterBus sont équipés de deux ports de transfert de données. Ces appareils sont simplement reliés entre eux pour former un réseau local de transfert de données. Les panneaux de contrôle comme l'EasyView 5 peuvent être utilisés pour le contrôle et la commande de tous les équipements MasterBus connectés. - Page 10 EasyView 5 - Manuel d'installation et d'utilisation L'alimentation électrique du réseau provient des appareils connectés. Au moins un des appareils du réseau doit Ne pas créer de réseaux en anneau. avoir des fonctionnalités d’alimentation (voir spécifications). L'EasyView 5 dispose de fonctionnalités d'alimentation, si l'alimentation auxiliaire est connectée à...
-
Page 11: Instructions D'installation
EasyView 5 - Manuel d'installation et d'utilisation Instructions d’installation L'EasyView 5 offre trois options d'installation : Montage en surface dans la boîte de fixation murale - voir section 4.1 Montage encastré dans une ouverture de 82 x 113 mm - voir fiche d'instructions séparée... -
Page 12: Montage « Sandwich
EasyView 5 - Manuel d'installation et d'utilisation Montage « sandwich » Si les vis de montage de l'EasyView 5 n'accrochent pas, par exemple lorsque l'EasyView 5 est installé à la place d'un autre module et que les dimensions de l'ouverture sont trop grandes, la boîte murale peut aussi être utilisée comme élément de serrage. -
Page 13: Alimentation Électrique Auxiliaire
être connectés pour fournir une alimentation électrique suffisante au réseau. En l'absence d'appareil d'alimentation MasterBus ou si l'alimentation électrique existante n'est pas suffisante, l'EasyView 5 doit être connecté à une batterie 12/24 V au moyen du connecteur fourni (voir section 1.4). -
Page 14: Fonctionnement
5.2.2 Verrouillage Appuyez sur le bouton Accueil pendant plus de 2 secondes lorsque l'EasyView 5 est allumé pour verrouiller le panneau. En mode verrouillé, le panneau ne réagit pas quand on appuie sur l'écran. Le symbole « cadenas » s'affiche dans le coin supérieur gauche. -
Page 15: Entretien
EasyView 5 - Manuel d'installation et d'utilisation Passez d'une page à une autre en glissant le doigt ou en appuyant sur la partie inférieure de l'écran, à gauche ou à droite. Les puces en bas du Tableau de bord indiquent le nombre de pages favorites et la page favorite actuellement affichée. -
Page 16: Contrôle Et Configuration
à la page favorite. Sélectionnez un appareil dans la page System (système). Si aucun autre appareil n'est connecté à l'EasyView 5, seul l'EasyView 5 est affiché dans la page System (système). La page d'appareil de l'EasyView 5 sera affichée comme exemple dans les captures... - Page 17 EasyView 5 - Manuel d'installation et d'utilisation La page d'appareil affiche les paramètres qui peuvent être ajoutés dans la page favorite. Sélectionnez un ou plusieurs de ces paramètres, et appuyez sur le bouton Retour pour confirmer la sélection. Vous pouvez sélectionner 1 à...
-
Page 18: Ordre Des Widgets
EasyView 5 - Manuel d'installation et d'utilisation E option, le nom d'appareil pour le paramètre affiché sur le widget peut être personnalisé. Appuyez sur le nom de l'appareil pour ouvrir la page Custom name (personnaliser le nom). Après avoir modifié le nom, appuyez sur Confirmer. -
Page 19: Supprimer Des Widgets
EasyView 5 - Manuel d'installation et d'utilisation 6.1.3 Supprimer des widgets Pour supprimer un widget d'une page favorite, appuyez sur le bouton Édition pour accéder à la page d'édition. Appuyez sur la croix rouge dans le coin supérieur droit du widget pour le supprimer. -
Page 20: Page D'appareil
EasyView 5 - Manuel d'installation et d'utilisation L'écran System (système) affiche une liste de tous les appareils connectés par ordre alphabétique. Sélectionnez un appareil pour vous rendre sur sa page d'appareil. Les appareils de la liste ayant une alerte active sont accompagnés d'un symbole d'alerte. -
Page 21: Alertes
EasyView 5 - Manuel d'installation et d'utilisation Alertes Une fenêtre contextuelle d'alerte s'affiche lorsqu'un appareil connecté génère une alerte. Appuyez sur « Log » pour aller directement à la page d'appareil ou sur « Snooze » pour mettre l'alerte en veille. Si l'alerte est toujours active, la fenêtre contextuelle s'affiche toutes les 9... -
Page 22: Paramètres De Contrôle D'easyview 5
EasyView 5 - Manuel d'installation et d'utilisation Paramètres de contrôle d'EasyView 5 Si vous sélectionnez EasyView 5 dans la page System (système), vous y trouverez les paramètres listés ci-dessous. Les paramètres sont stockés dans la mémoire interne de l'appareil sélectionné. -
Page 23: Évènements De L'easyview 5
être configuré comme évènement source et évènement cible. 6.7.1 Évènement source L'EasyView 5 peut être configuré comme évènement source ; un évènement source peut être utilisé pour initier un évènement commande et un évènement action exécuté par un autre appareil qui est connecté au MasterBus. -
Page 24: Évènement Cible
MasterBus. Lorsque l'écran est configuré comme évènement Cible pour un autre appareil, cet appareil peut initier un évènement Commande et un évènement Action à exécuter par l'EasyView 5. Comme exemple, on peut citer l'avertisseur de l'EasyView 5 qui se déclenche lorsqu'une alerte de batterie presque vide est émise par la batterie MLi. -
Page 25: Évènement Données
Les paramètres sont stockés dans la mémoire de l'appareil sélectionné, ce qui signifie qu'éteindre ou déconnecter l'EasyView 5 n'affectera pas les paramétrages des appareils connectés. Voir la section 6.6 pour la configuration de tous les appareils connectés. -
Page 26: Mises À Jour
MasterBus ne peuvent être mis à jour qu'avec le logiciel MasterAdjust. Pour télécharger le firmware sur l'EasyView 5 par clé USB, insérez une clé USB dans le port USB à l'arrière de l'appareil. Après quoi, redémarrez l'écran (voir 5.2.1). La clé USB est détectée, et un bouton Clé... -
Page 27: Informations Complémentaires
PC et le MasterBus. Voir « Informations de passation de commande ». Reportez-vous au manuel d'utilisation de l'interface MasterBus-USB pour des informations détaillées. Le logiciel MasterAdjust de MasterVolt est disponible en téléchargement gratuit sur le site Internet de MasterVolt (www.mastervolt.com). Fonctions : ... -
Page 28: Dépannage
* Ces articles sont inclus de manière standard avec l'EasyView 5 Dépannage Contactez votre Centre de maintenance Mastervolt local si vous ne parvenez pas à résoudre un problème avec le tableau de dépannage ci-dessous. Voir www.mastervolt.com pour une liste détaillée des Centres de Maintenance Mastervolt. - Page 29 EasyView 5 - Manuel d'installation et d'utilisation Anomalie Cause possible Que faire Communication lente Problème de câblage du Contrôlez les câbles MasterBus. ou inexistante. MasterBus. MasterBus requiert un appareil terminal à Aucun appareil terminal aux chaque extrémité du réseau. extrémités du réseau.
- Page 30 EasyView 5 - Manuel d'installation et d'utilisation Anomalie Cause possible Que faire L'EasyView 5 s'éteint L'EasyView 5 est configuré Voir section 6.5 pour les paramètres (Arrêt au bout d'un certain pour s'arrêter automatiquement auto). temps. lorsqu'aucun bouton n'est touché dans un délai d'un jour.
-
Page 31: 10 Dimensions
EasyView 5 - Manuel d'installation et d'utilisation 10 Dimensions Couvercle frontal Avant Case partly removed to show mounting hole details. Ø 3 (4x) Côté, avec boîte de Côté, sans boîte de fixation Avant, trous de fixation fixation murale murale Ø 10 Ø... - Page 32 Mastervolt International B.V. Snijdersbergweg 93 1105 AN Amsterdam Pays-Bas Tél. : +31-20-3422100 E-mail : info@mastervolt.com Internet : www.mastervolt.com...
