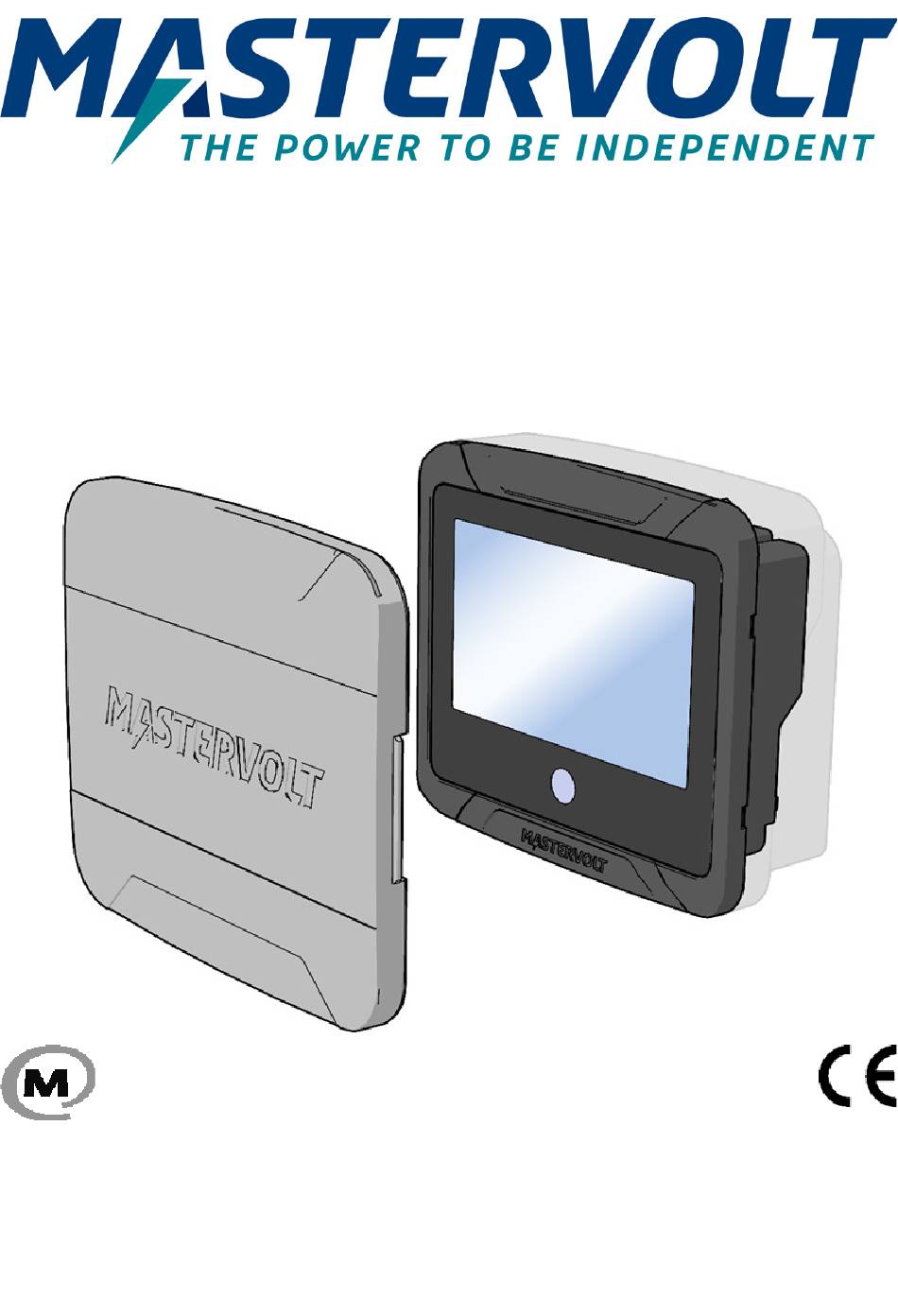

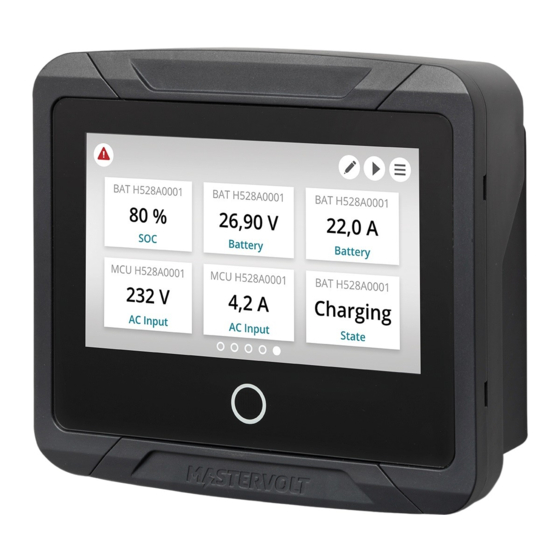

- Page 1 EasyView 5 PANNEAU DE CONTROLE ET DE COMMANDE POUR RESEAU MASTERBUS MANUEL D'INSTALLATION ET D'UTILISATION 10000012168/2...
-
Page 2: Table Des Matières
EasyView 5 - Manuel d'installation et d'utilisation Table des matières Description de l’appareil ......3 Maintenance ....... 13 Composants ......... 3 Surveillance et configuration ....14 Connexions ........4 Pages favorites ......14 Accessoires ........5 6.1.1 Ajouter des widgets dans les pages favorites .. -
Page 3: Description De L'appareil
Boîte pour fixation murale Cache inférieur * Utilisez toujours le couvercle frontal pour protéger l'écran de l'EasyView 5 des dommages ou du soleil. ** Utilisez toujours le joint pour protéger l'écran de l'EasyView 5 de l'eau, de l'humidité et de la poussière. -
Page 4: Connexions
EasyView 5 - Manuel d'installation et d'utilisation Connexions Connexions Port MasterBus 1 Port MasterBus 2 Port USB Entrée 12/24 V. -
Page 5: Accessoires
EasyView 5 - Manuel d'installation et d'utilisation Accessoires Accessoires EasyView 5 Mastervolt Câble MasterBus (6 mètres) Connecteur MasterBus Connecteur 12/24 V Vis de montage (4 pcs) 4x30 mm PH2 Vis de montage (4 pcs) 4x14 mm PH2... -
Page 6: Sécurité
Autre utilisation considérée comme non conforme à la destination du produit. Garantie Mastervolt accorde une garantie de deux ans sur le produit EasyView 5 à compter de la date d'achat, sous réserve que ce produit soit installé et utilisé conformément aux instructions du présent manuel. -
Page 7: Masterbus
Les appareils compatibles avec MasterBus sont équipés de deux ports de transfert de données. Ces appareils sont simplement reliés entre eux pour former un réseau local de transfert de données. Les panneaux de contrôle comme l'EasyView 5 peuvent être utilisés pour le contrôle et la commande de tous les équipements MasterBus connectés. - Page 8 EasyView 5 - Manuel d'installation et d'utilisation Au moins un des appareils du réseau doit Ne pas créer de réseaux en anneau. avoir des fonctionnalités d’alimentation (voir spécifications). L'EasyView 5 dispose de fonctionnalités d'alimentation, si l'alimentation auxiliaire est connectée à la batterie.
-
Page 9: Instructions D'installation
EasyView 5 - Manuel d'installation et d'utilisation Instructions d’installation L'EasyView 5 offre trois options d'installation : Montage en surface dans la boîte de fixation murale - voir section 4.1 • Montage encastré dans une ouverture de 82 x 113 mm •... -
Page 10: Montage « Sandwich
EasyView 5 - Manuel d'installation et d'utilisation Montage « sandwich » Si les vis de montage de l'EasyView 5 n'accrochent pas, par exemple lorsque l'EasyView 5 est installé à la place d'un autre module et que les dimensions de l'ouverture sont trop grandes, la boîte murale peut aussi être utilisée comme élément de serrage. -
Page 11: Alimentation Électrique Auxiliaire
être connectés pour fournir une alimentation électrique suffisante au réseau. En l'absence d'appareil d'alimentation MasterBus ou si l'alimentation électrique existante n'est pas suffisante, l'EasyView 5 doit être connecté à une batterie 12/24 V au moyen du connecteur fourni (voir section 1.4). -
Page 12: Fonctionnement
(c.-à-d. appuyez sur le bouton Accueil et maintenez-le enfoncé pendant environ 3 secondes). 5.2.3 Accueil Pour retourner à l'écran Accueil, appuyez sur le bouton lorsque l'EasyView 5 est allumé. L'écran Accueil est la première page favorite sur le Tableau de bord. -
Page 13: Tableau De Bord Et Navigation
EasyView 5 - Manuel d'installation et d'utilisation Tableau de bord et navigation Le Tableau de bord comporte une ou plusieurs pages favorites affichant un aperçu des paramètres choisis par l'utilisateur et des valeurs des appareils connectés dans le réseau MasterBus. Reportez- vous à... -
Page 14: Surveillance Et Configuration
à la page favorite. Sélectionnez un appareil dans la page système. Si aucun autre appareil n'est connecté à l'EasyView 5, seul l'EasyView 5 est affiché dans la page système. La page d'appareil de l'EasyView 5 sera affichée comme exemple dans les captures d'écran suivantes. - Page 15 EasyView 5 - Manuel d'installation et d'utilisation La page d'appareil affiche les paramètres qui peuvent être ajoutés dans la page favorite. Sélectionnez un ou plusieurs de ces paramètres ( ) dans le coin supérieur droit pour confirmer la sélection. Vous pouvez sélectionner jusqu'à 6 paramètres par page favorite.
-
Page 16: Ordre Des Widgets / Déplacer Un Widget
EasyView 5 - Manuel d'installation et d'utilisation 6.1.2 Ordre des widgets / déplacer un widget L'ordre dans lequel les widgets sont sélectionnés est également l'ordre dans lequel ils apparaîtront sur la page favorite. Pour modifier l'ordre : Dans la page favorite requise, appuyez sur le bouton Édition... -
Page 17: Renommer Un Widget
EasyView 5 - Manuel d'installation et d'utilisation 6.1.4 Renommer un widget Appuyez sur le bouton Édition pour accéder à la page Édition. Ce bouton peut être masqué. Reportez-vous à la partie 6.6. Appuyez sur le nom du widget pour ouvrir la page Personnaliser le nom. -
Page 18: Page Système
EasyView 5 - Manuel d'installation et d'utilisation Page Système Appuyez sur le bouton système pour accéder à la page système. L'écran System (système) affiche une liste de tous les appareils connectés par ordre alphabétique. Sélectionnez un appareil pour vous rendre sur sa page d'appareil. Les appareils de la liste ayant une alarme active sont accompagnés d'un symbole d'alarme. -
Page 19: Alarmes
EasyView 5 - Manuel d'installation et d'utilisation Alarmes Une fenêtre contextuelle d'alarme s'affiche lorsqu'un appareil connecté génère une alarme. Appuyez sur « Log » pour aller directement à la page d'appareil ou sur « Snooze » pour mettre l'alarme en veille. Si l'alarme est toujours active, la fenêtre contextuelle s'affiche toutes les 9 minutes. -
Page 20: Paramètres De Surveillance D'easyview 5
EasyView 5 - Manuel d'installation et d'utilisation Paramètres de surveillance d'EasyView 5 Si vous sélectionnez EasyView 5 dans la page système, vous y trouverez les paramètres listés ci- dessous. Les paramètres sont stockés dans la mémoire interne de l'appareil sélectionné. Par conséquent, éteindre l'EasyView 5 n'affectera pas les paramétrages. -
Page 21: Paramètres De Configuration D'easyview 5
Appuyez sur Configuration, entrez le code PIN 1991 et appuyez sur le bouton de confirmation dans le coin supérieur droit. Allez dans l'onglet Configuration. Le menu de configuration d'EasyView 5 sert à consulter et à modifier les paramètres. Paramètre Signification Défaut... -
Page 22: Événements De L'easyview 5
être utilisée pour lancer une commande d'événement et une action d'événement par un autre appareil connecté au MasterBus. Comme exemple d'événement où l'EasyView 5 est une source d'événement : une lampe qui peut être éteinte lorsque l'EasyView 5 est allumé, la source de l'événement est alors Statut. -
Page 23: Cible D'événement
MasterBus. Lorsque l'écran est configuré comme une cible d'événement pour un autre appareil, cet appareil peut initier un événement Commande et un événement Action à exécuter par l'EasyView 5. Comme exemple, nous pouvons citer l'alarme sonore de l'EasyView 5 qui se déclenche lorsqu'une alarme sonore de batterie presque vide est émise par la batterie MLI. -
Page 24: Données D'événement
La surveillance et la configuration d'autres appareils est possible en sélectionnant un appareil dans la liste d'appareils de l'EasyView 5 (voir section 6.2). Reportez-vous au manuel utilisateur de l'appareil connecté pour un aperçu de tous les paramètres disponibles. Les paramètres sont stockés dans la mémoire de l'appareil sélectionné, Cela signifie qu'éteindre ou déconnecter... -
Page 25: Personnaliser L'écran De Démarrage
Appuyez sur l'appareil qui peut déclencher l'alarme. Allez dans l'onglet Configuration et faites défiler jusqu'à Événements. La façon de configurer l'événement dépend de l'appareil mais la cible doit être EasyView 5 et la commande doit être le message personnalisé. Appuyez sur le bouton Accueil pour revenir à l'écran Accueil. -
Page 26: Mises À Jour
MasterBus ne peuvent être mis à jour qu'avec le logiciel MasterAdjust. Pour télécharger le firmware sur l'EasyView 5 par clé USB, insérez une clé USB dans le port USB à l'arrière de l'appareil. Après quoi, redémarrez l'écran (voir 5.2.1). La clé USB est détectée, et un bouton Clé... -
Page 27: Logiciel Masteradjust
électrique. Interface MasterBus – USB Dépannage Contactez votre Centre de maintenance Mastervolt local si vous ne parvenez pas à résoudre un problème avec le tableau de dépannage ci-dessous. Voir www.mastervolt.com pour une liste détaillée des Centres de Maintenance Mastervolt. - Page 28 EasyView 5 - Manuel d'installation et d'utilisation Anomalie Cause possible Que faire L'écran affiche Un appareil MasterBus connecté Vérifiez l'origine de l'alerte affichée « ALARM ». signale une alerte. à l'écran et appuyez sur LOG pour arrêter l'alarme ou sur SNOOZE pour laisser l'alarme se répéter...
- Page 29 EasyView 5 - Manuel d'installation et d'utilisation Anomalie Cause possible Que faire Appuyez sur le bouton Accueil L'écran tactile ne réagit Le verrouillage a été activé. jusqu'à ce que le clavier se pas. déverrouille (voir section 5.2). Appuyez sur le bouton Accueil Des fonctions sont Un écran tactile réagit à...
-
Page 30: Spécifications
EasyView 5 - Manuel d'installation et d'utilisation Anomalie Cause possible Que faire Un nom de système Mauvaise configuration du nom Voir section 6.6 pour le paramètre inexact est affiché. du système sur l'EasyView 5. « Name system » (nom du système). -
Page 31: Dimensions
EasyView 5 - Manuel d'installation et d'utilisation Dimensions 10.2 Couvercle frontal Avant Case partly removed to show mounting hole details. Ø 3 (4x) Avant, trous de fixation Côté, avec boîte de Côté, sans boîte de fixation fixation murale murale Ø 10 Ø... - Page 32 T: +1 800 307 6702, Option 1 T: +64 9 415 7261 Option 1 T: +31 (0) 20 34 22 100 E: orderentry@marinco.com E: enquiries@bepmarine.com E: info@mastervolt.com Assistance technique Assistance technique Assistance technique T: +1 800 307 6702, Option 2...
