5.0) Données technique

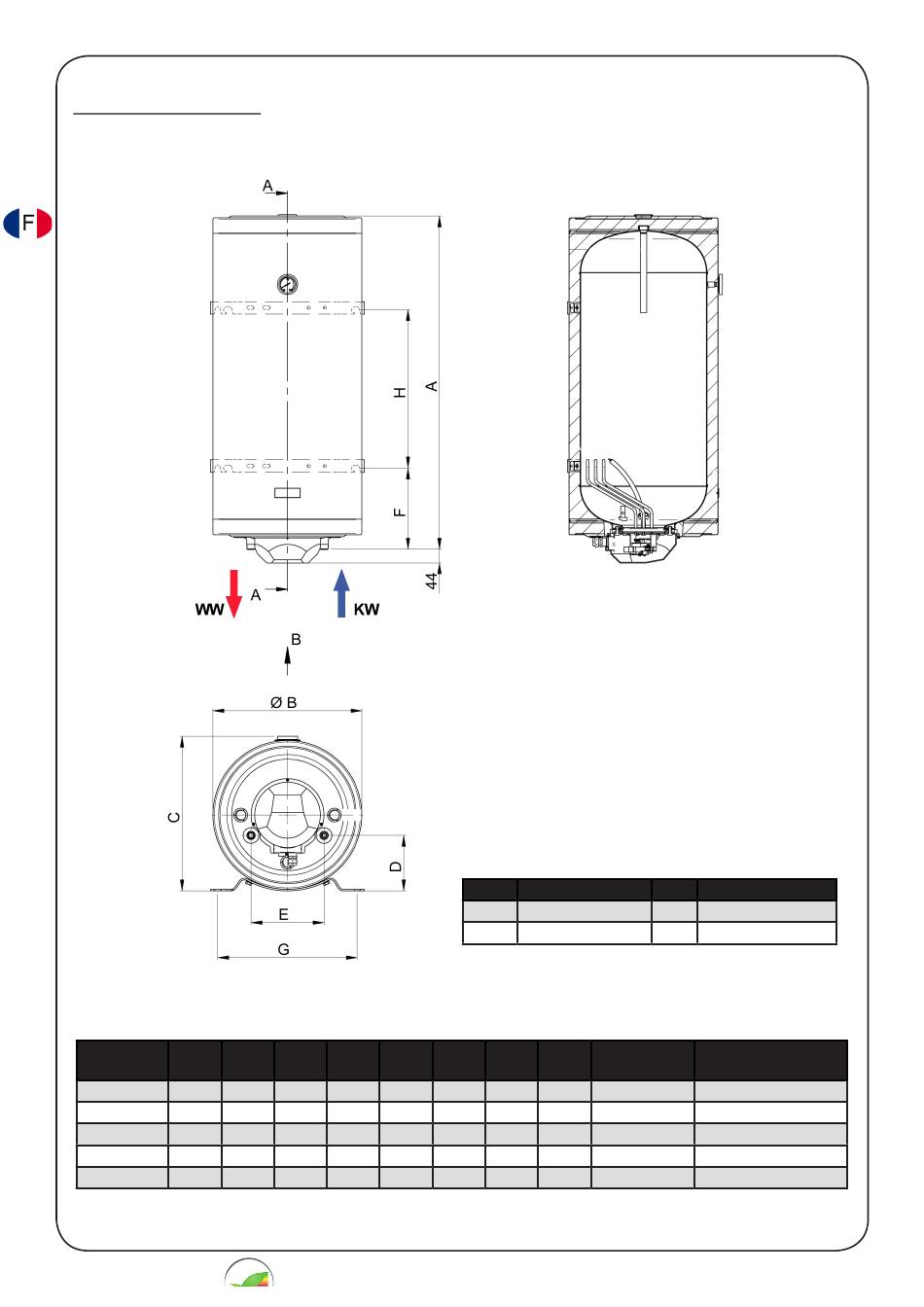

Dimension Image n° 2
Tabelle 2 Image 2: Legenda
Typ A
l mm
I M WV 050 617
I M WV 100 1052
I M WV 150 1026
I M WV 200 1297
36
EnEV
B C D E
mm mm mm mm
470 488 120 160
470 488 175 230
570 588 175 230
570 588 175 230
Instruction de Montage cod. 123554 Agg. 12/03/2019
Tabelle 1 Image 2: Legenda
P Descriptif
KW EF - Eau froide
WW EC - Eau chaude
Hauteur
F G H
diagonal
mm mm mm
348 440 -
256 440 500
250 440 500
250 440 800
P Descriptif
I Anodes de magnésium
II Thermomètre analog
Dimen.
d'emballage
mm mm
822 495x510x717
1200 495x510x1143
1221 594x610x1127
1464 594x610x1397
