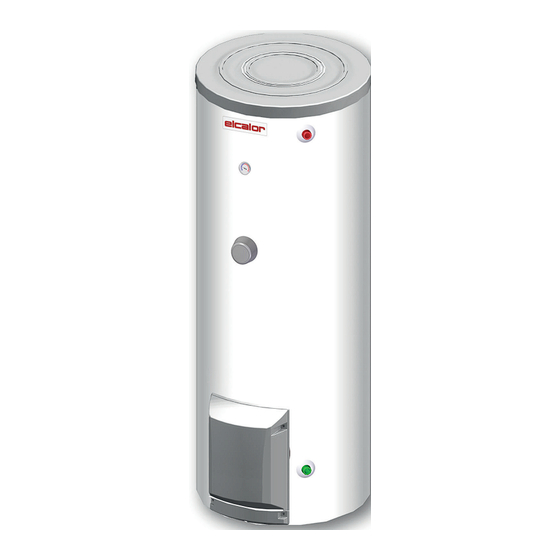

- Page 1 Istruzioni in ligua italiana disponibili su richiesta Notice d’installation Notice d’utilisation Préparateur indépendant d’eau chaude sanitaire S152 S202 S302 S403 S503...
- Page 2 Cher client, Merci d'avoir fait l'acquisition de cet appareil. Nous vous invitons à lire attentivement la présente notice avant d'utiliser votre appareil. Conservez ce document dans un endroit adapté afin de pouvoir vous y référer ultérieurement. Pour garantir un fonctionnement sûr et efficace, nous vous recommandons de procéder régulièrement aux opérations d'entretien nécessaires.
-
Page 3: Table Des Matières
Contrôler l’anode en magnésium ............31 7620381 - v08 - 31082018 S152...503... - Page 4 12.2 Fiche de produit combiné- Chauffe-eau ............42 S152...503...
-
Page 5: Consignes De Sécurité
Attention Installer obligatoirement un mitigeur thermostatique sur la tubulure de départ de l’eau chaude sanitaire pour limiter le risque de brûlure. Important Cette notice est également disponible sur notre site internet. Sécurité hydraulique 7620381 - v08 - 31082018 S152...503... -
Page 6: Important
Pour le type, les caractéristiques et le raccordement du dispositif limiteur de pression, se référer au chapitre Raccorder le préparateur d’eau chaude sanitaire au réseau d’eau potable de la notice d’installation et d’entretien. Sécurité électrique S152...503 7620381 - v08 - 31082018... - Page 7 Pour de plus amples informations, voir Encombrement du préparateur d’eau chaude sanitaire, page 17 Raccorder le kit hydraulique au réseau d’eau sanitaire, page 22 Raccordements électriques, page 24 Données techniques, page 11 7620381 - v08 - 31082018 S152...503...
-
Page 8: Recommandations
Remplacer immédiatement les étiquettes d’instruction et de mises en garde abîmées ou illisibles. Important Seul un professionnel qualifié est autorisé à assembler, raccorder, mettre en service et entretenir l'installation. S152...503 7620381 - v08 - 31082018... -
Page 9: Responsabilités
Se faire expliquer l'installation par l'installateur. Faire effectuer les contrôles et entretiens nécessaires par un professionnel qualifié. Conserver les notices en bon état et à proximité de l'appareil. 7620381 - v08 - 31082018 S152...503... -
Page 10: Propos De Cette Notice
2 A propos de cette notice A propos de cette notice Généralités Cette notice est destinée à l’installateur et à l’utilisateur d’un préparateur d’eau chaude sanitaire S152...503. Symboles utilisés 2.2.1 Symboles utilisés dans la notice Dans cette notice, différents niveaux de danger sont utilisés pour attirer l'attention sur des indications particulières. -
Page 11: Caractéristiques Techniques
Données techniques 3.2.1 Préparateur d’eau chaude sanitaire Tab.1 Caractéristiques techniques du circuit eau sanitaire Caractéristique Unité S152 S202 S302 S403 S503 Température maximale de service °C Pression de service maximale MPa (bar) -
Page 12: Dimensions De L'anode En Magnésium
40 x 305 40 x 305 40 x 360 3.2.3 Dimensions et raccordements Fig.2 Préparateur d’eau chaude sanitaire S152 0 660 MW-2000217-1 1 Sortie d’eau chaude sanitaire G1” 2 Entrée d’eau froide sanitaire G1” Fig.3 Préparateur d’eau chaude sanitaire S202... - Page 13 3 Entrée d’eau froide sanitaire : S403 : G1” S403 : G1” S503 : G1 1/4” S503 : G1 1/4” 2 Recirculation G1” S403 S503 A (mm) 1676 1916 B (mm) 1540 1780 C (mm) 1388 1628 7620381 - v08 - 31082018 S152...503...
-
Page 14: Description Du Produit
4 Description du produit Description du produit Description générale Les préparateurs indépendants d'eau chaude sanitaire S152...503 assurent le réchauffage de l’eau sanitaire à l’aide d’une résistance électrique. Principaux composants : La résistance électrique réchauffe l’eau sanitaire contenue dans la cuve du préparateur. -
Page 15: Accessoires Et Options
4 Description du produit Les autocollants des schémas de câblage, Trois pieds réglables. Accessoires et options Tab.7 Désignation Colis Kit de préhension ER 239 7620381 - v08 - 31082018 S152...503... -
Page 16: Avant L'installation
L’adoucisseur n’entraîne pas de dérogation à notre garantie, sous réserve que celui-ci soit agréé et réglé conformément aux règles de l’art, et les recommandations contenues dans la notice de l'adoucisseur, vérifié et entretenu régulièrement. S152...503 7620381 - v08 - 31082018... -
Page 17: Choix De L'emplacement
2 0 0 2 0 0 3 5 0 2 0 0 MW-2000223-1 5.3.3 Accessibilité Réserver un espace suffisant autour du préparateur d’eau chaude sanitaire pour assurer une bonne accessibilité et en faciliter l’entretien. 7620381 - v08 - 31082018 S152...503... -
Page 18: Evacuation
Jeter les emballages dans un endroit approprié, en respectant la réglementation en vigueur. Fig.9 1. Retirer la housse de protection du préparateur d’eau chaude sanitaire tout en laissant celui-ci sur la palette de transport. 2. Récupérer le sachet notice. MW-2000224-1 S152...503 7620381 - v08 - 31082018... - Page 19 Fig.11 5. Dévisser le préparateur d’eau chaude sanitaire de la palette de transport. MW-2000226-1 Fig.12 6. Monter les pieds du préparateur d’eau chaude sanitaire. Important Les pieds sont fournis dans le sachet notice. MW-2000227-1 7620381 - v08 - 31082018 S152...503...
- Page 20 Fig.14 8. Jeter l’isolation. MW-2000229-1 Fig.15 9. Ajuster la hauteur des pieds et mettre le préparateur d’eau chaude sanitaire bien à niveau. Plage de réglage depuis le sol : 0 à 8 mm MW-2000232-1 S152...503 7620381 - v08 - 31082018...
-
Page 21: Schéma De Raccordement Hydraulique
32 Pompe de bouclage eau chaude sanitaire 54 Extrémité de la conduite de décharge libre et visible 2 à 4 cm au- dessus de l’entonnoir d’écoulement 56 Recirculation (modèles S302, S403 et S503) 57 Sortie d’eau chaude sanitaire MW-2000265-2 7620381 - v08 - 31082018 S152...503... -
Page 22: Installation
égale à la section de la sortie du groupe de sécurité. Dimensionnement du groupe de sécurité Le diamètre du groupe de sécurité et de son raccordement au préparateur doit être au moins égal au diamètre de l’entrée d’eau froide sanitaire du préparateur. S152...503 7620381 - v08 - 31082018... -
Page 23: Raccorder Le Circuit D'eau Chaude Sanitaire
être installée. Important Un clapet anti-retour doit être prévu dans cette boucle. Important Piloter la boucle de recirculation par un programmateur horaire additionnel pour optimiser la consommation d’énergie. 7620381 - v08 - 31082018 S152...503... -
Page 24: Raccordements Électriques
La mise à terre doit être conforme aux normes d’installation en vigueur. L’alimentation électrique se fait par un câble de raccordement au secteur (~230 V, 50 Hz) selon les réglementations nationales en vigueur pour les installations électriques. S152...503 7620381 - v08 - 31082018... -
Page 25: Câbler La Résistance Électrique Et Le Thermostat
5. Relier les bornes de la résistance comme indiqué sur le schéma. Attention Utiliser les câbles courts fournis dans le sachet notice. Attention Lors de la mise en place des ponts, vérifier le montage des cosses : un mauvais contact peut occasionner une surchauffe. MW-6000312-1 7620381 - v08 - 31082018 S152...503... - Page 26 MW-6000314-1 Fig.21 10. Remonter la coque isolante. 11. Remonter le capot de protection. 12. Mettre l’appareil sous tension. Pour de plus amples informations, voir Câblage électrique de la résistance, page 27 MW-6000315-1 S152...503 7620381 - v08 - 31082018...
-
Page 27: Câblage Électrique De La Résistance
6 Installation 6.3.3 Câblage électrique de la résistance Tab.9 Tableau de valeurs des résistances électriques S152 S202 S302 S403 S503 Tension pha Puissance - Puissance - Puissance - Puissance - Puissance - Temps de charge Plan Plan Plan Plan Plan 4h (60 °C) - 4h (75 °C) -
Page 28: Remplir Le Circuit D'eau Chaude Sanitaire
7. Vérifier les organes de sécurité (soupape ou groupe de sécurité en particulier) en se reportant aux notices fournies avec ces composants. S152...503 7620381 - v08 - 31082018... -
Page 29: Mise En Service
4. Régler la température de l’eau chaude sanitaire à l’aide du thermostat situé à l’avant de l’appareil. 5. Mettre l’appareil sous tension. Pour de plus amples informations, voir Remplir le circuit d’eau chaude sanitaire, page 28 7620381 - v08 - 31082018 S152...503... -
Page 30: Entretien
La soupape ou le groupe de sécurité sur l’entrée eau froide sanitaire doit être manoeuvré(e) au moins une fois par mois, afin de s’assurer de son bon fonctionnement et de se prémunir d’éventuelles surpressions qui endommageraient le préparateur d’eau chaude sanitaire. S152...503 7620381 - v08 - 31082018... -
Page 31: Contrôler L'anode En Magnésium
MW-6000308-1 Fig.24 4. Débrancher le fil de masse. 5. Retirer l’anode. 6. Jeter le joint. Attention A chaque ouverture, remplacer impérativement le joint pour garantir une bonne étanchéité. MW-2000231-1 7620381 - v08 - 31082018 S152...503... -
Page 32: Détartrer Le Préparateur D'eau Chaude Sanitaire
1. Mettre le préparateur d’eau chaude sanitaire hors tension. 2. Vidanger le préparateur. 3. Dévisser le capot de protection de la résistance électrique. 4. Retirer la résistance électrique pour accéder à la cuve. S152...503 7620381 - v08 - 31082018... -
Page 33: Opérations D'entretien Spécifiques
4. Ouvrir un robinet d’eau chaude pour vidanger complètement l’installation. 8.3.2 Réarmer le thermostat de sécurité Danger d'électrocution Avant toute intervention, couper l’alimentation électrique du préparateur d’eau chaude sanitaire. En cas de déclenchement du thermostat de sécurité : 7620381 - v08 - 31082018 S152...503... -
Page 34: Déposer Le Tampon De Visite
Notice d’installation, d’utilisation et d’entretien de la pompe à chaleur ou de la chaudière. 2. Vidanger le préparateur d’eau chaude sanitaire. Fig.29 3. Dévisser le capot de protection. 4. Retirer la coque isolante. 5. Retirer les bulbes du thermostat. MW-6000317-1 S152...503 7620381 - v08 - 31082018... -
Page 35: Remonter Le Tampon De Visite
7. Après remontage, vérifier l'étanchéité de la bride. 8. Effectuer la remise en service du préparateur d’eau chaude sanitaire. MW-6000319-1 8.3.5 Nettoyer l’habillage 1. Nettoyer l’extérieur du préparateur d’eau chaude sanitaire à l’eau savonneuse. 7620381 - v08 - 31082018 S152...503... -
Page 36: Remise En Service De L'appareil
1. Remplir le préparateur d’eau chaude sanitaire. 2. Remettre le préparateur d’eau chaude sanitaire sous tension. Pour de plus amples informations, voir Remplir le circuit d’eau chaude sanitaire, page 28 Procédure de mise en service, page 29 S152...503 7620381 - v08 - 31082018... -
Page 37: Mise Au Rebut Et Recyclage
3. Fermer le robinet d’arrivée d’eau sanitaire. 4. Vidanger l'installation. 5. Démonter tous les raccordements hydrauliques en sortie du préparateur d’eau chaude sanitaire. Pour de plus amples informations, voir Vidanger le préparateur d’eau chaude sanitaire, page 33 7620381 - v08 - 31082018 S152...503... -
Page 38: 10 Pièces De Rechange
Important Pour commander une pièce de rechange, indiquer le numéro de référence figurant dans la liste. 10.2 Liste des pièces de rechange Fig.33 MW-2000238-5 S152...503 7620381 - v08 - 31082018... - Page 39 10 Pièces de rechange Tab.11 Liste des pièces de rechange Repère Référence Désignation S152 S202 S302 S403 S503 714514 Tampon plein + joint 126479 Joint 7 mm + jonc 5 mm 714515 Elément chauffant 2000 W + joint 714516 Elément chauffant 2600 W + joint 714517 Elément chauffant 3300 W + joint...
-
Page 40: 11 Garantie
été démontés. Les droits établis par la directive européenne 99/44/CEE, transposée par le décret législatif N° 24 du 2 février 2002, publiée sur le J.O. N° 57 du 8 mars 2002, restent valables. S152...503 7620381 - v08 - 31082018... -
Page 41: 12 Annexes
12 Annexes 12 Annexes 12.1 Fiche de produit - Chauffe-eau Tab.12 Fiche de produit des chauffe-eau Nom de la marque - Nom du produit S152 S202 S302 S403 S503 Profil de soutirage déclaré Classe d’efficacité énergétique pour le chauffage de l’eau Efficacité... -
Page 42: Fiche De Produit Combiné- Chauffe-Eau
%, où Q provient de la fiche de produit du dispositif solaire et Q de l’annexe VII, tableau 3 du règlement UE 812/2013, pour le profil de soutirage déclaré M, L, XL ou XXL. S152...503 7620381 - v08 - 31082018... - Page 43 © Copyright Toutes les informations techniques contenues dans la présente notice ainsi que les dessins et schémas électriques sont notre propriété et ne peuvent être reproduits sans notre autorisation écrite préalable. Sous réserve de modifications.
- Page 44 MEIER TOBLER AG Meier Tobler SA Bahnstrasse 24 Chemin de la Veyre-d’en-Haut B6 CH-8603 SCHWERZENBACH CH-1806 St-Légier-La Chiésaz Tel. 044 806 41 41 Tél. 021 943 02 22 ServiceLine 0800 867 867 ServiceLine 0800 867 867 info@meiertobler.ch info@meiertobler.ch www.meiertobler.ch www.meiertobler.ch...
