7. Applicazioni

7.1 Monitoraggio dei set point di allarme

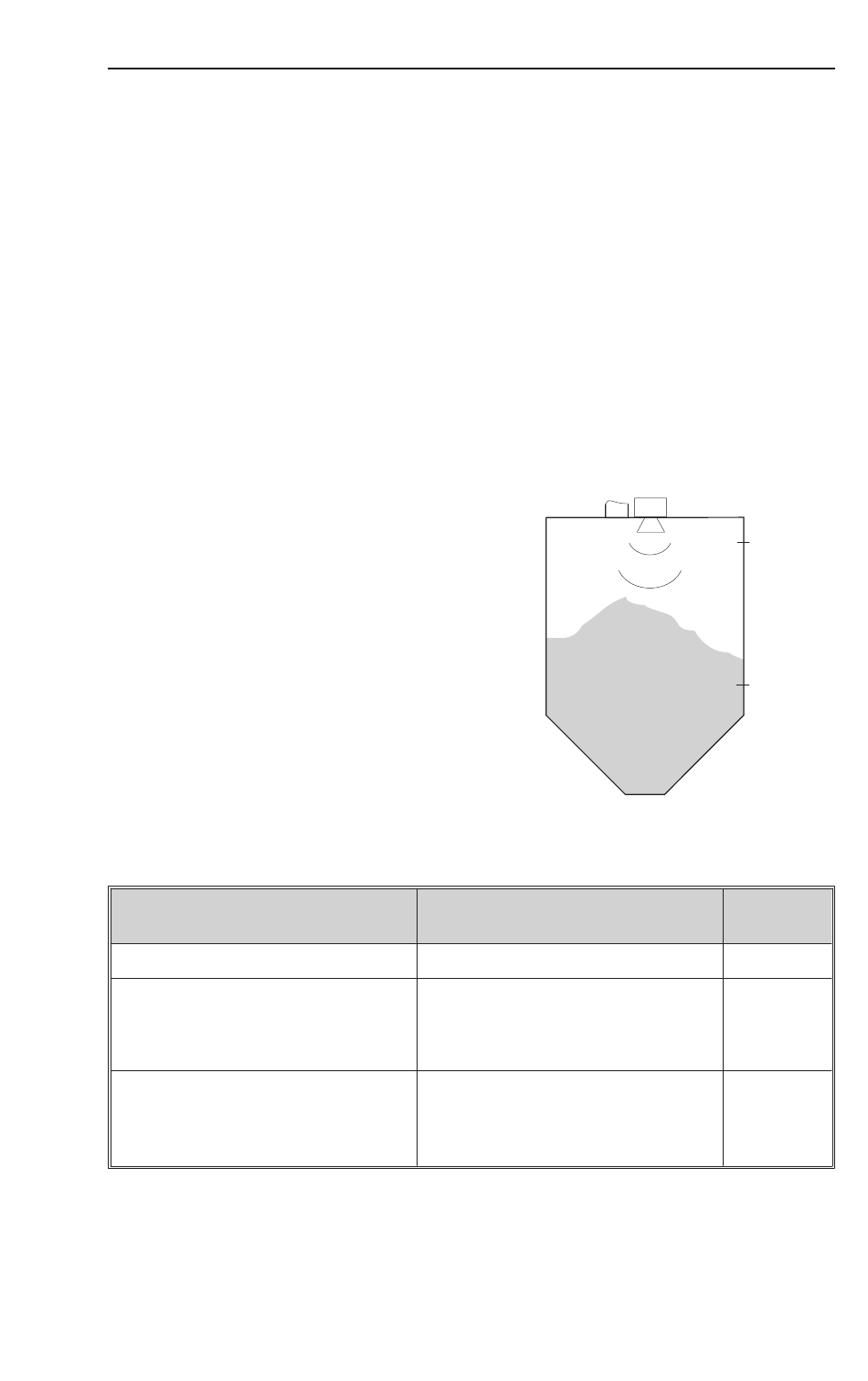

Si vuole visualizzare il livello di un silo alto 10 m e monitorare il
livello minimo di 2 m (20%) ed il livello massimo di 8 m (80%).
Per evitare commutazioni inutili del relè nell'area dei set point,
l'isteresi deve essere del 2% in entrambi i casi. Il livello minimo
deve essere impostato con un ritardo di 10 sec.
Esempio:
Segnale di ingresso e display:
- Il segnale sensore 0-20 mA equivale 0-10 m
Set point 1:
- Monitoraggio minimo
- Soglia di commutazione
20% (2 m)
- Isteresi 2%
- Ritardo 10 s
Set point 2:
- Monitoraggio massimo
- Soglia di commutazione
80% (8 m)
- Isteresi 2%
- Ritardo 0 s
Impostazione:
Gruppo menu
Ingresso analogico
Monitoraggio set point
Monitoraggio set point
Indirizzo
Campo di ingresso
Modalità operativa
LI 1
Soglia di commutazione
Isteresi
Ritardo
Modalità operativa
LI 2
Soglia di commutazione
Isteresi
Ritardo
RA NG
MO
SP 1
HY 1
DL Y1
MO 2
SP 2
HY 2
DL Y2
Contatto
SP 2
SP 1
Valore
Impostato
0-20
MI N
20
2
10
MA X
80
2
0
