4. Eléments d'affichage et de commande
Ã
À
Á
ƒ

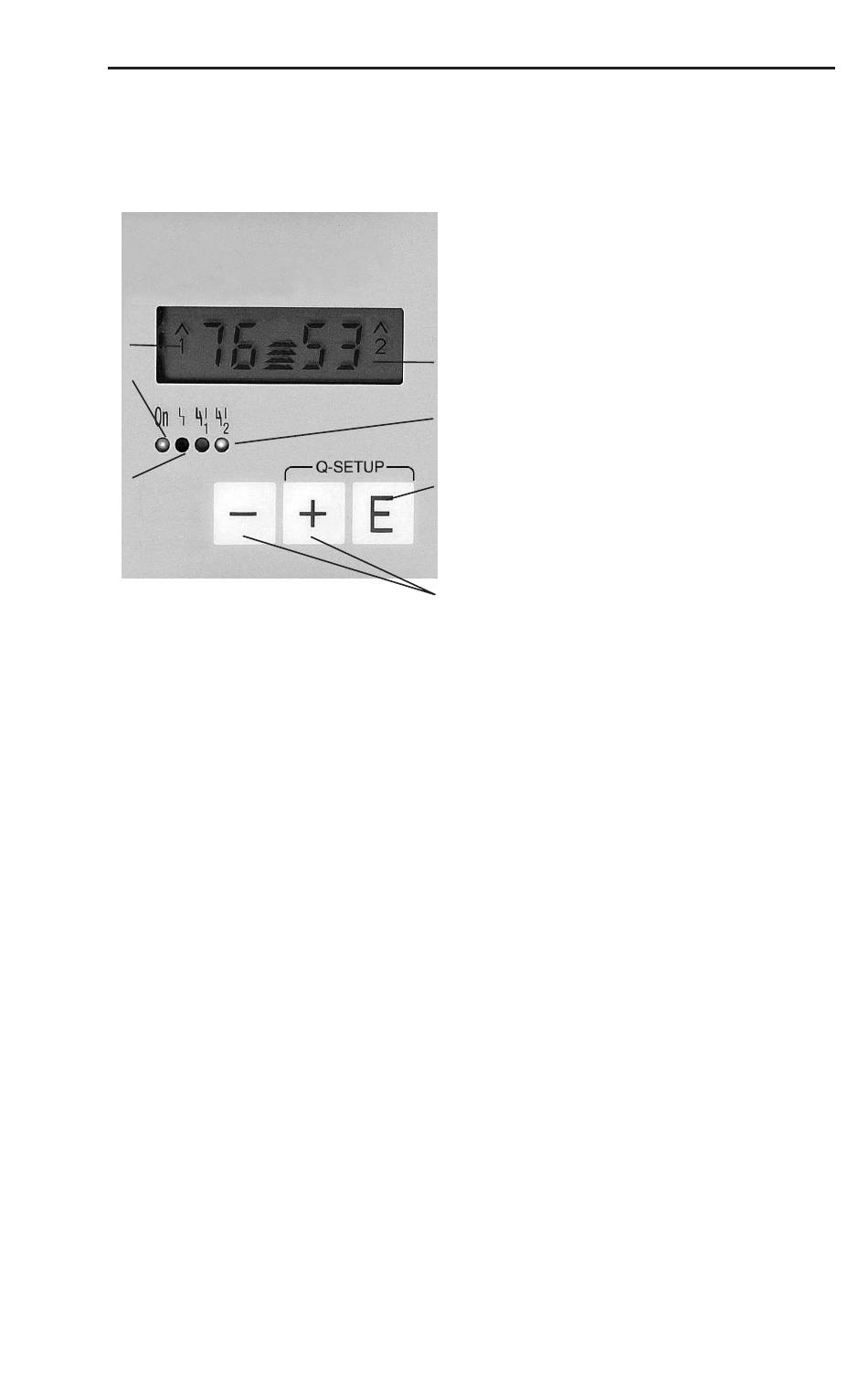

Affichage de la valeur mesurée :
Affichage de 4 digits à 7 segments indiquant :
- texte de dialogue pour le paramétrage
- seuils actuellement valables
- valeur mesurée actuelle sous forme de bargraph, ou de
pourcentage après activation de la touche "+" ou "-"
„
Dépassement de seuil
Les chiffres 1 et 2 sont activés lorsque l'appareil comprend les
relais à seuil. Chaque dépassement par excès ou par défaut
du seuil est signalé par le symbole correspondant.
…
Relais d'affichage d'état
DEL jaune, états de fonctionnement selon NAMUR NE 44
- OFF, relais traversé par du courant
- ON, relais sans courant (état de repos)
†
Touche d'entrée
Accès au menu d'exploitation
- Sélection des fonctions dans un des groupes de fonctions
- Mémorisation des données entrées
- Démarrage du Quick Set par appui simultané de la touche
"+"
‡
Touche +/-
- Sélection des groupes de fonctions à l'intérieur du menu
- Réglage des paramètres et des valeurs numériques
- Affichage de la valeur mesurée actuelle en %

Affichage de l'appareil
en service :
DEL verte allumée lorsque
l'appareil est sous tension.
‚
Affichage de défaut :
DEL rouge fonctionnant
 selon NAMUR NE 44 :
- éteinte : mode sans défaut
Ä
- allumée : défaut interne
- clignotant : signal d'entrée
Å
non autorisé ou rupture de
ligne, dépassement par
excès ou par défaut de la
gamme de mesure
‡
