Elektrischer Anschluss; Klemmenbelegung - Endress+Hauser RTA421 Mode D'emploi

Grenzwertschalter

3. Elektrischer Anschluss

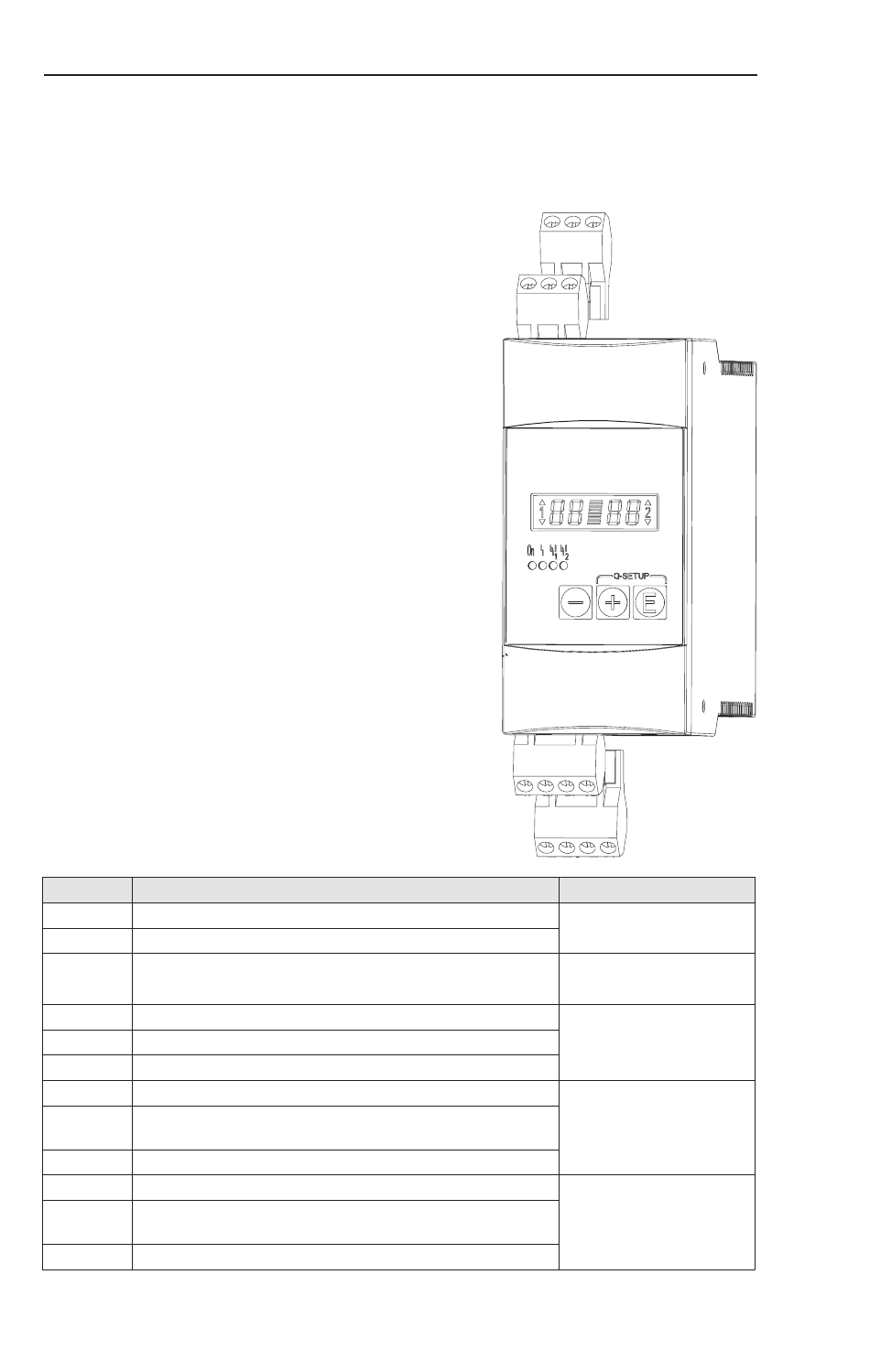

3.1 Klemmenbelegung

Analogeingang mit Messumformerspeisung
Klemmenbelegung
L/L+ L für AC
N/L- N für AC
81 + 24 V Speisungsleitung
11 Signalground Strom, Spannung
15 Messsignal
16 Messsignal
41 Ruhekontakt
Umschaltkontakt
42
(gemeinsamer Anschluss Relais 1)
43 Arbeitskontakt
51 Ruhekontakt
Umschaltkontakt
52
(gemeinsamer Anschluss Relais 2)
53 Arbeitskontakt
6
Relais 1
Hilfsenergie
+ für DC
- für DC
Spannung 0/2...10 V
Strom 0/4...20 mA
Relais 2
51 52 53
41 42 43
11 15 16 81
L/L+ N/L-
Ein- und Ausgang
Hilfsenergie
Messumformer-
speisung (optional)
Eingang Messsignal
Relaisausgang 1
Relaisausgang 2
