7. Application

7.1 Surveillance de seuil

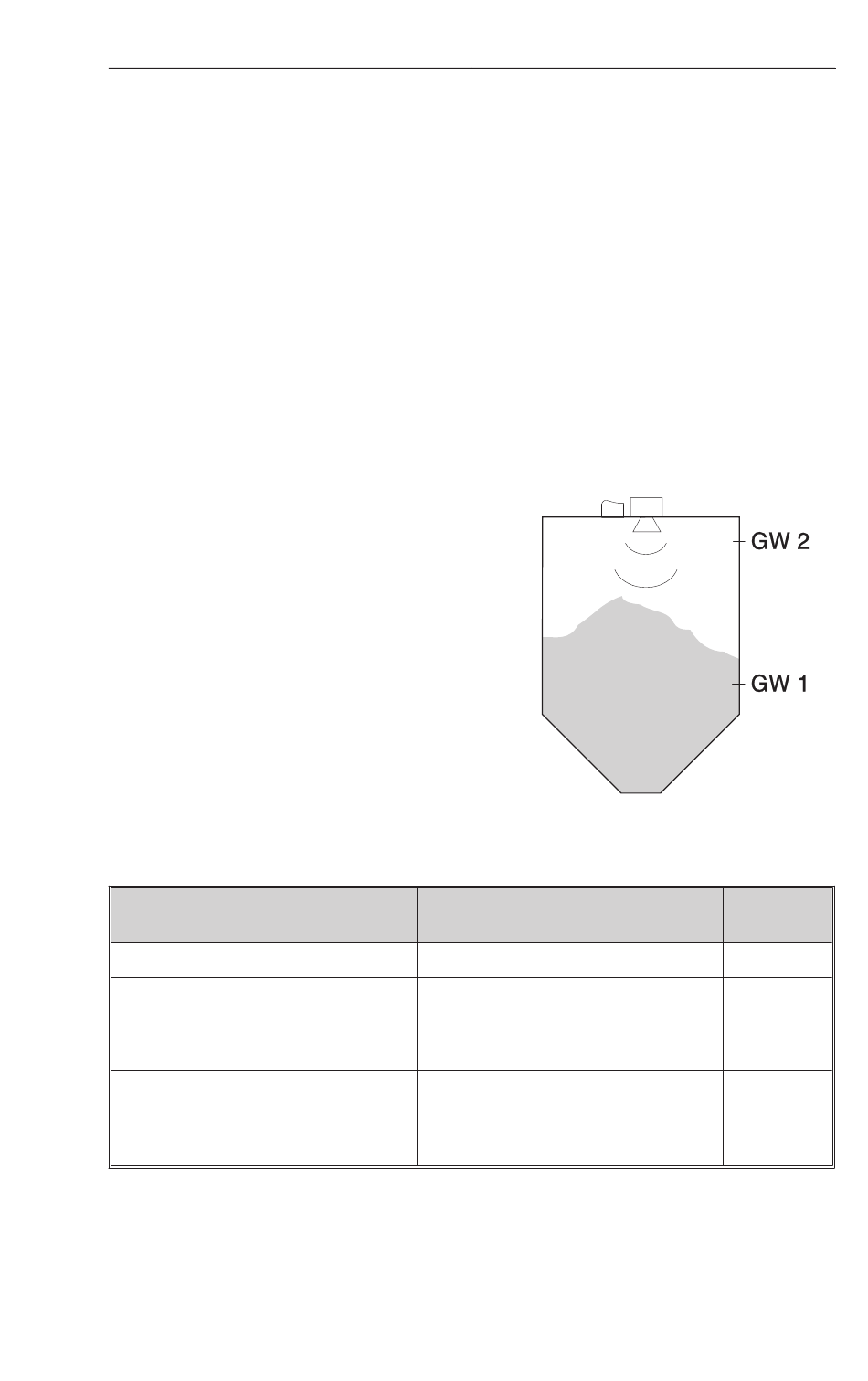

Sur un réservoir d'une hauteur de 10 m, il faut surveiller le
niveau dont le seuil minimal est 2 m (20%) et le seuil maximal,
8 m (80%). L'hystérésis qui évite une commutation
intempestive du relais lorsque le niveau frôle le seuil de
commutation, est de 2% pour les 2 seuils. Le seuil minimal doit
en plus répondre avec une temporisation de 10 s.
Exemple :
Signal d'entrée et affichage :
- le signal de capteur 0-20 mA correspond à 10 m
Seuil 1 :
- seuil minimal
- seuil de commutation 20% (2 m)
- hystérésis 2%
- temporisation 10 s
Seuil 2 :
- seuil maximal
- seuil de commutation 80% (8 m)
- hystérésis 2%
- temporisation 0 s
Paramétrage :
Groupe de menus
Entrée analogique
Surveillance de seuil
Surveillance de seuil
Position
Gamme d'entrée
Mode de fonctionnement
LI 1
Seuil de commutation
Hystérésis
Temporisation
Mode de fonctionnement
LI 2
Seuil de commutation
Hystérésis
Temporisation
RA NG
MO
SP 1
HY 1
DL Y1
MO 2
SP 2
HY 2
DL Y2
Contacteur
Valeur de
réglage
0-20
MI N
20
2
10
MA X
80
2
0
