3. Connessione elettrica

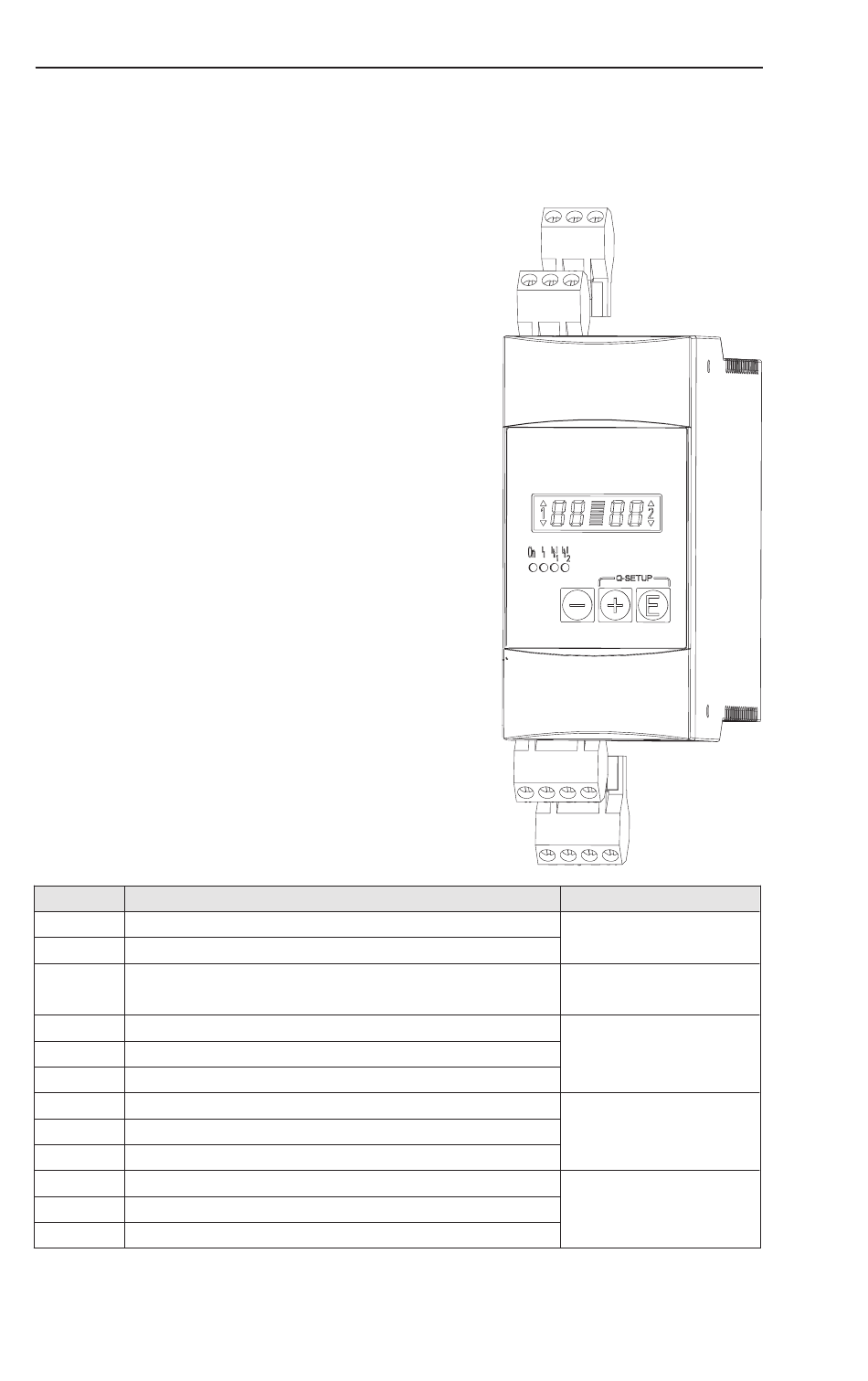

3.1 Schema dei morsetti

Ingresso analogico con alimentazione del
circuito
Schema dei morsetti
L/L+ L per AC
N/L- N for AC
81 + 24 V collegamento alimentazione del circuito
11 Terra Segnale
15 Segnale di misura Tensione 0/2...10 V
16 Segnale di misura Corrente 0/4...20 mA
41 Contatto normalmente chiuso
42 Comune
43 Contatto normalmente aperto
51 Contatto normalmente chiuso
52 Comune
53 Contatto normalmente aperto
72
Relè 1
Alimentazione
+ per DC
- for DC
Corrente, tensione
Relè 2
51 52 53
41 42 43
11 15 16 81
L/L+ N/L-
Ingressi e uscite
Alimentazione
Alimentazione del
circuito (opzione)
Segnale di misura in
ingresso
Uscita relè1
Uscita relè 2
