3. Raccordement électrique

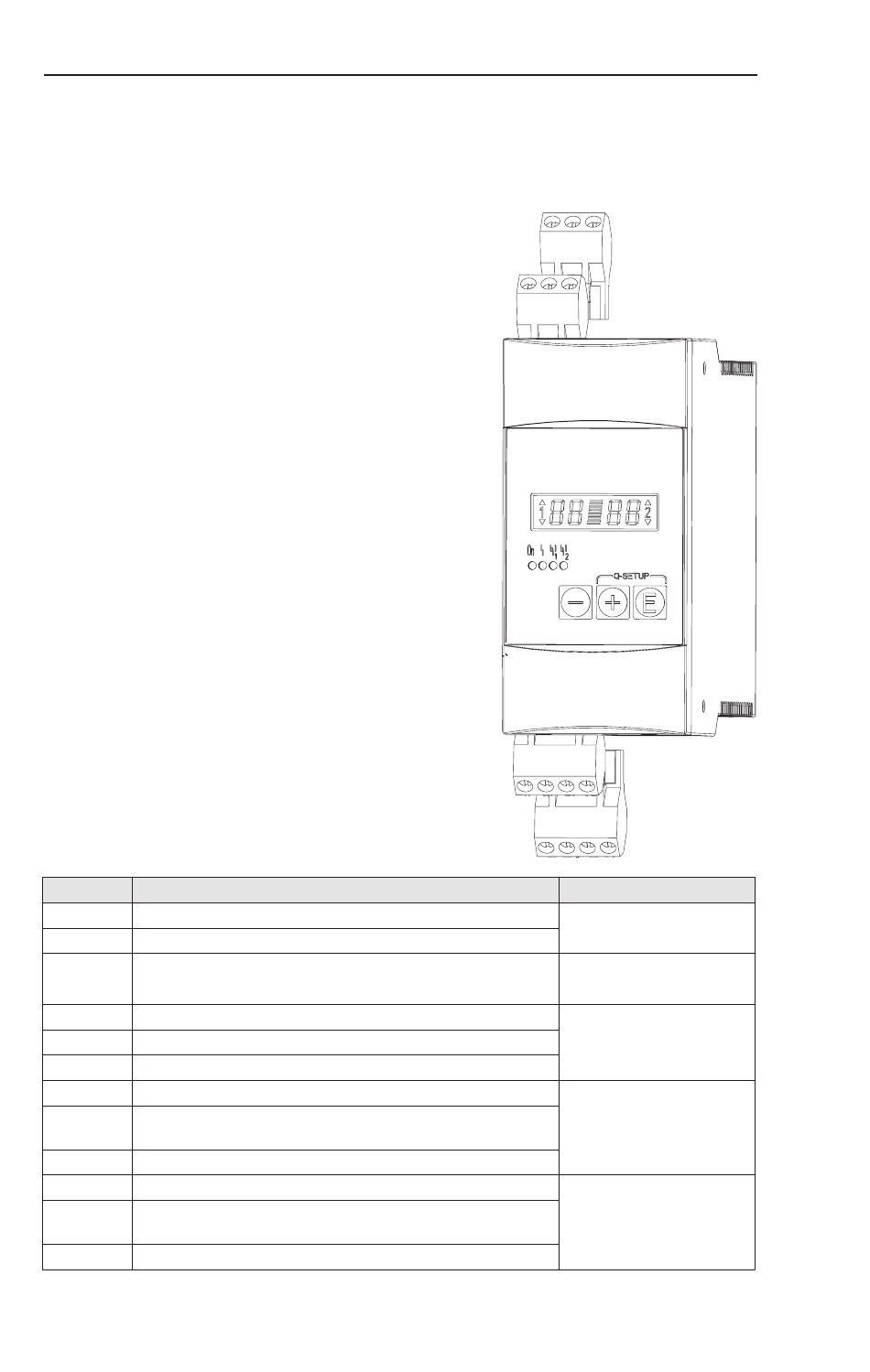

3.1 Occupation des bornes
Entrée analogique avec alimentation
transmetteur
Occupation des bornes
L/L+
L pour AC + pour DC
N/L-
N pour AC - pour DC
81
Alimentation +24 V
11
Terre du signal, courant, tension
15
Signal de mesure tension 0/2... 10 V
16
Signal de mesure courant 0/4...20 mA
41
Contact de repos
Contact inverseur
42
(raccordement commun relais 1)
43
Contact de travail
51
Contact de repos
Contact inverseur
52
(raccordement commun relais 2)
53
Contact de travail
50
relais 2
51 52 53
relais 1
41 42 43
11 15 16 81
Alimentation
L/L+ N/L-
Entrée et sortie
Alimentation
Alimentation
transmetteur (option)
Entrée signal de
mesure
Sortie relais 1
Sortie relais 2
