4. Display ed elementi operativi

Ã
À
Á
Â

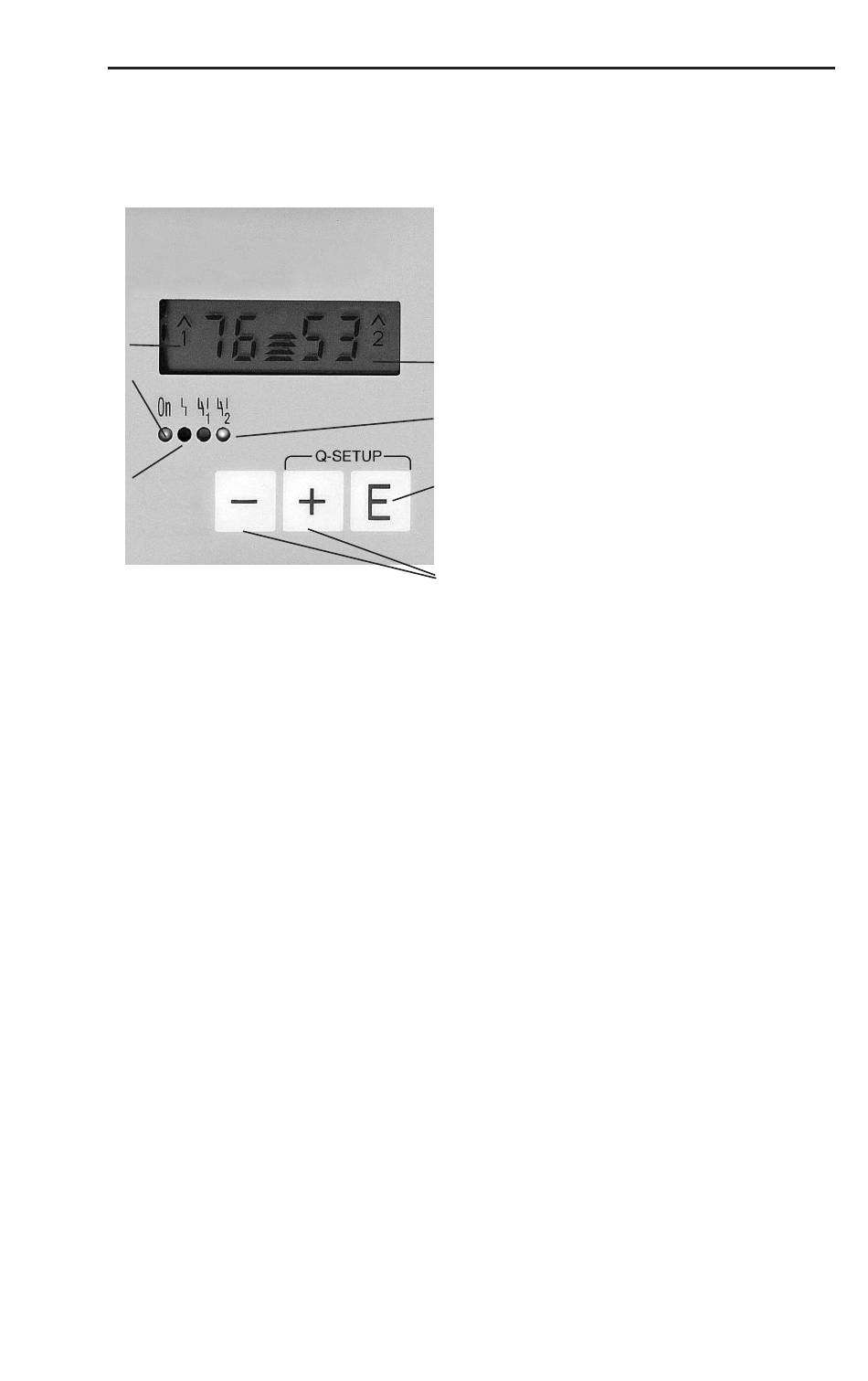

Display valore misurato:
Display a 4 cifre e 7 segmenti. Vengono visualizzati:
- Limiti attuali
- Testo di dialogo per l'impostazione
- Misura attuale come Grafico o Valore numerico percentuale
dopo l'utilizzo dei Tasti operativi "+" o "-".
Ã
Condizione set point di allarme:
I numeri 1 e 2 vengono attivati dal relè incorporato. Ciascuna
condizione di allarme, per violazione limite inf. o sup. viene
indicata dal simbolo corrispondente.
Ä
Display condizione relè:
LED giallo, condizione operativa secondo NAMUR NE 44.
- Spento, relè non attivo
- Acceso, relè attivo (posizione di riposo)
Å
Tasto enter:
Accesso al menu operativo
- Selezione delle funzioni operative all'interno di un gruppo di
funzioni.
- Memorizzazione dei dati immessi.
- Avvio impostazione veloce (Quick-Set) premendo
contemporaneamente il tasto "+" .
Æ
Tasto +/- :
- Selezione dei gruppi di funzioni mediante il menu.
- Impostazione dei parametri e dei valori numerici.
- Mostra il Valore di Misura attuale in percentuale
À
Indicatore operativo:
LED verde, illuminato quando
l'alimentazione è attiva.
Á
Indicatore di anomalia:
LED rosso, indicatore della
condizione operativa secondo
 NAMUR NE 44
- Spento, funzionamento
privo di anomalie
Ä
- Acceso, anomalia interna
dell'unità
Å
- lampeggiante, segnale di
ingresso errato o cavo
interrotto Violazione limite
inf. o sup .del campo di misura.
Æ
Contatto
