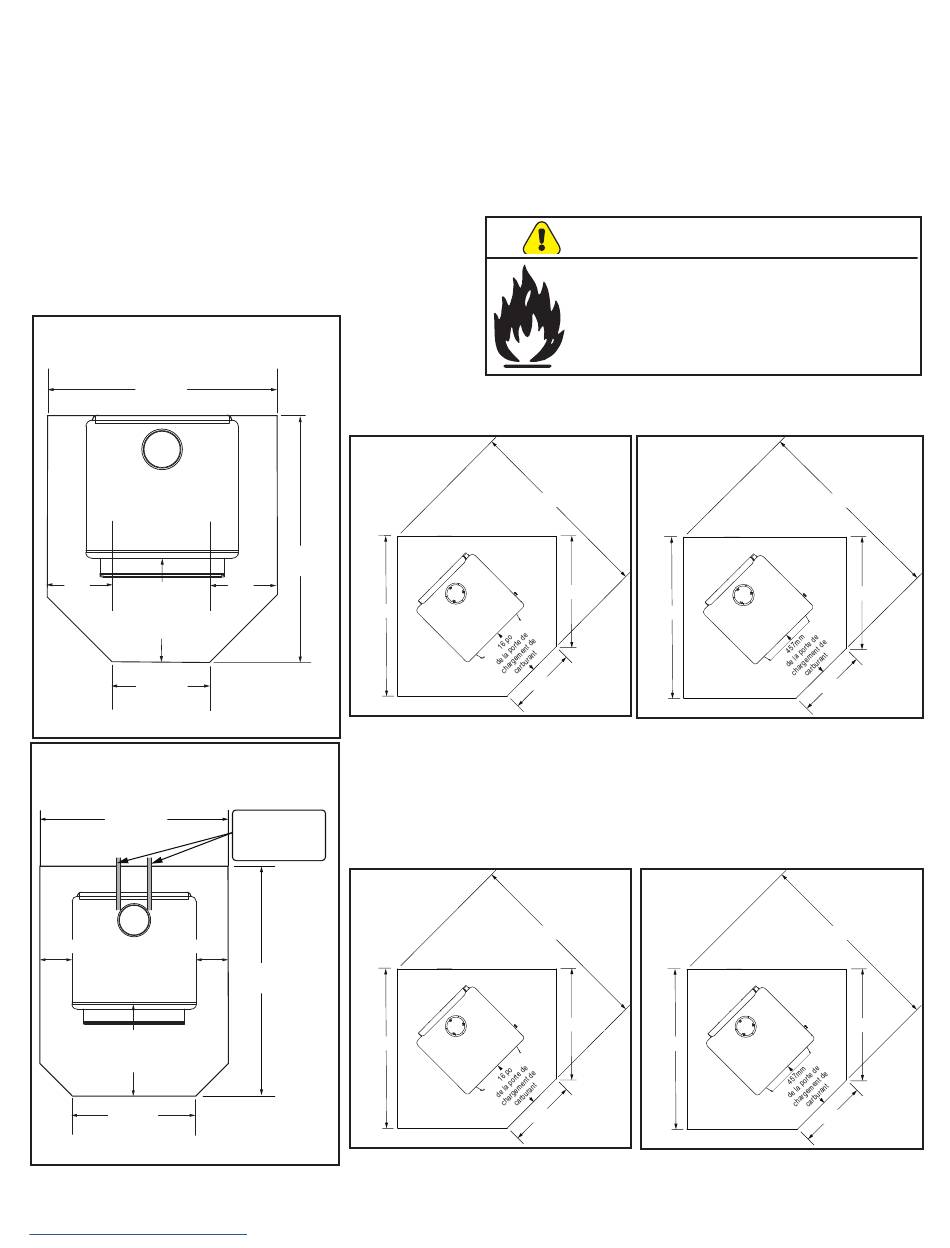

B. Exigences de protection de l'âtre
PROTECTION DE PLANCHER: Il est nécessaire d'installer un
protecteur de plancher de type II.
Le protecteur de plancher doit être un matériau incombustible
d'une épaisseur minimale de 3/8 po (10 mm), avec une valeur R
minimale de 1,06 s'étendant sous l'appareil jusqu'à un minimum
de 16 pouces (406 mm) devant le verre et de 8 pouces ( 203mm)
des deux côtés de la porte de chargement du combustible.
Ouvrez la porte et mesurez 8 pouces (203mm) du bord latéral de
l'ouverture sur la face de l'appareil. * Voir l'exception.
États-Unis, dimensions minimum
du foyer mural plat.
31-5/8 po
31-5/8 po
minimum
minimum
porte de
chargement
de carburant
8 po
8 po
16 po
16 po
de l'ouverture
de l'ouverture
de la porte
de la porte
du carburant
du carburant
27-3/8 po
27-3/8 po
minimum
minimum
Figure 31.1
* Canada, dimensions du foyer
mural plat avec ventilation
horizontale à double paroi.
1041mm
minimum
203mm
203mm
457mm
de l'ouverture
de la porte
de carburant
635mm
635mm
minimum
minimum
Figure 31.2
** Cette dimension varie en fonction de
l'installation.
www.heatilatorecochoice.com
Dimensions du coussinet du coin avec un seul tuyau mural:
39 po
minimum
8 po
8 po
44-1/8 po
ÉTATS-UNIS
Figure 31.3
Doit s'étendre 51mm
Doit s'étendre 51mm
au-delà de chaque
au-delà de chaque
côté de tuyau (zone
côté de tuyau (zone
Dimensions du coussinet du coin avec tuyau double paroi:
mbragee) au dé de
mbragee) au dé de
mur.
mur.
1243mm
minimum
43-7/8 po
ÉTATS-UNIS
Figure 31.4
FC7056-138L • 23 Août, 2019
Au Canada (Figure 31.4), une protection de sol similaire doit être
prévue à 457 mm (18 pouces) à l'avant et à 203 mm (8 pouces)
des côtés et de l'arrière de l'appareil à moins d'être réduit par
le dégagement par rapport aux matériaux inflammables à la
page 32.
* Exception: Les protections de plancher incombustibles doivent
se prolonger sous le conduit de fumée lorsqu'il est installé avec
une ventilation horizontale et dépasser de 2 po (51 mm) de
chaque côté. Voir la Figure 31.4.
AVERTISSEMENT
Risque d'incendie.
Les socles d'âtre doivent être installés exactement
comme spécifié. Les températures élevées ou
les braises peuvent enflammer les matériaux
inflammables dissimulés.
54-7/8 po
xx-x/x po
1244mm
15-5/8 po
Figure 31.5
54-1/8 po
32-3/4 po
1232mm
15-5/8 po
Figure 31.6
Heatilator EcoChoice WS18
1443mm
796mm
635mm
CANADA
1424mm
783mm
635mm
CANADA
31
