Heatilator EcoChoice WS18

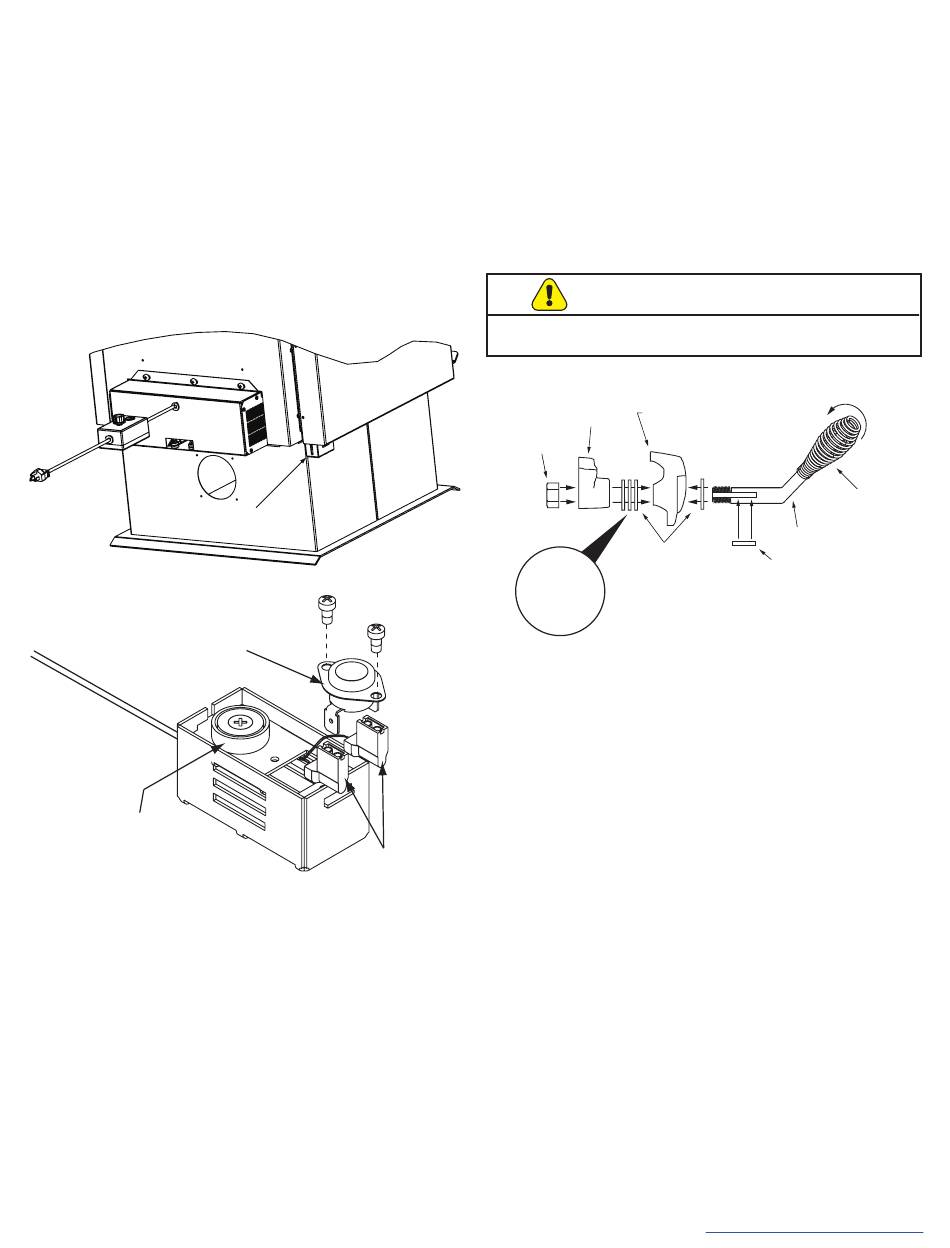

C. Remplacement du disque d'arrêt
1.
Déconnectez l'alimentation électrique. Localisez le support
du disque d'arrêt dans l'angle inférieur gauche à l'arrière de
l'appareil (Figure 24.1).
2.
Le support est fixé à l'appareil par un aimant. Tirez le support
vers le bas en l'éloignant de l'appareil pour exposer le disque
d'arrêt.
3.
Tirez le disque d'arrêt et les connexions à cosses
rectangulaires vers le haut pour les sortir du support comme
illustré à la Figure 24.2.
4.
Enlevez les 2 vis du disque d'arrêt au moyen d'un tournevis
à tête cruciforme, puis déconnectez le disque d'arrêt des
connecteurs à cosses rectangulaires. Remplacez-le par un
nouveau disque d'arrêt et connectez-le.
5.
Repoussez le disque d'arrêt et les cosses rectangulaires dans
le support et remontez le support sur l'appareil.
Emplacement du disque d'arrêt
Figure 24.1
Snap Disc
Magnet
Figure 24.2
24
D. Ensemble de poignée de porte
1.
Placez la rondelle sur l'axe de la poignée de porte.
2.
Introduisez la poignée de porte à travers la porte.
3.
Placez une deuxième rondelle comme illustré à la
figure 24.3.
4.
Placez la clé dans la rainure.
5.
Alignez la rainure dans la came de verrouillage avec la clé.
Glissez la came de verrouillage sur l'axe.
6.
Installez le contre-écrou sans trop le serrer, car la poignée
doit pouvoir bouger librement.
7.
Installez la poignée à ressort en la tournant en sens
antihoraire jusqu'à la position souhaitée sur la tige de la
poignée de porte.
Ne pas trop serrer le contre-écrou. La poignée de porte doit
pouvoir bouger librement.
contre-écrou
jusqu'à trois
rondelles de
ce côté de la
Figure 24.3
Spade
Connectors
FC7056-138L • 23 Août, 2019
ATTENTION!
section
transversale
de la porte
loquet cam
Rondelles
Ajoutez
d'espacement
de 3/8 pouces
porte.
www.heatilatorecochoice.com
Poignée de
ressort
axe de poignée de porte
clé carrée
