E. Retrait du déflecteur
1.
Enlevez les cendres de la boîte à feu, en éteignant toutes les
braises chaudes avant leur mise au rebut dans un récipient
métallique.
2.
Retirez la rainure de protection du déflecteur en la tournant
vers l'avant et hors du tube avant (Figure 25.2).
3.
La plaque-déflecteur est en 2 morceaux. Quand la laine
céramique isolante est en place, glissez une des parties du
déflecteur par-dessus l'autre et sortez-la par l'ouverture de la
porte, puis enlevez l'autre partie (Figure 25.1).
4.
Enlevez la laine céramique isolante.
5.
Réinstallez et lissez la laine céramique isolante.
6.
Réinstallez les deux parties du déflecteur l'une après l'autre
en dessous de la laine céramique. Vérifiez que les panneaux
du déflecteur sont à égalité avec le tube avant du collecteur
et reposent sur tous les tubes (Figures 25.1 et 25.2).
7.
Réinstallez la rainure de protection du déflecteur en la
tournant vers le haut et autour du tube avant afin que la bride
au bas de la rainure repose à l'arrière du tube du collecteur.
Les panneaux de déflecteur et la laine céramique isolante
sont à l'intérieur de l'arrière de la rainure de protection du
déflecteur.

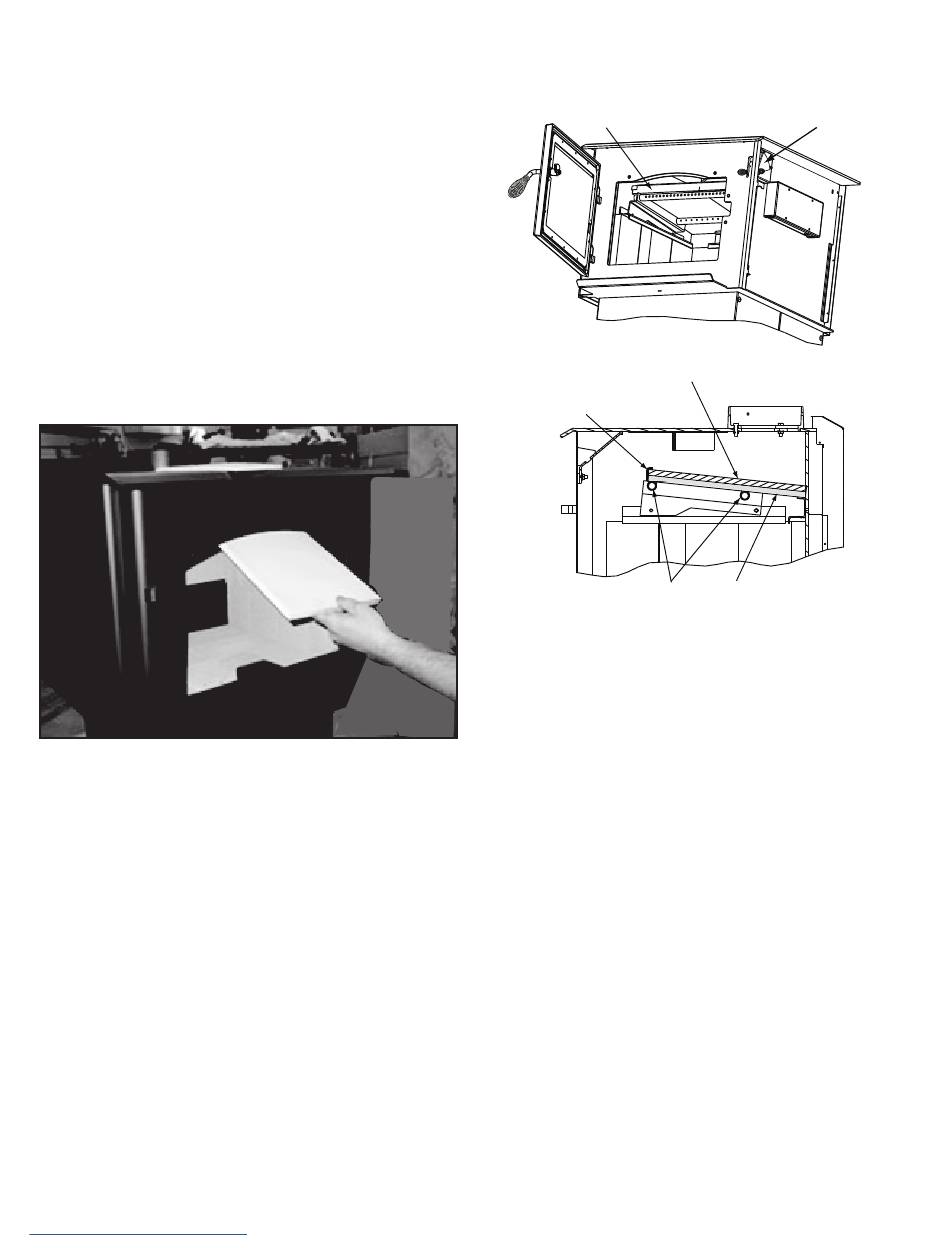

Figure 25.1 - Déflecteur
www.heatilatorecochoice.com
Les panneaux du déflecteur et la laine
céramique doivent être au niveau du
tube avant et reposer sur le tube arrière.
Canal de
protection du
déflecteur
Figure 25.2
FC7056-138L • 23 Août, 2019
Heatilator EcoChoice WS18
Réglage de l'air
de combustion
Laine céramique isolante sur le dessus
Panneau de déflecteur
Tubes profilés
en 2 mcx
25
