6.8

Aansluiting interface RS485 (EIA485)

Interfaces die niet worden gebruikt, moeten altijd afgesloten zijn. Bij gebruik van een of beide inter-
faces mag alleen de bij de interfacestekker passende contrastekker worden gebruikt.
Leverancier contrastekker fa. HARTING Deutschland GmbH & Co. KG (Postfach 2451, D - 32381
Minden; www.harting.com)
Artikelomschrijving voor bestelling:
-
~

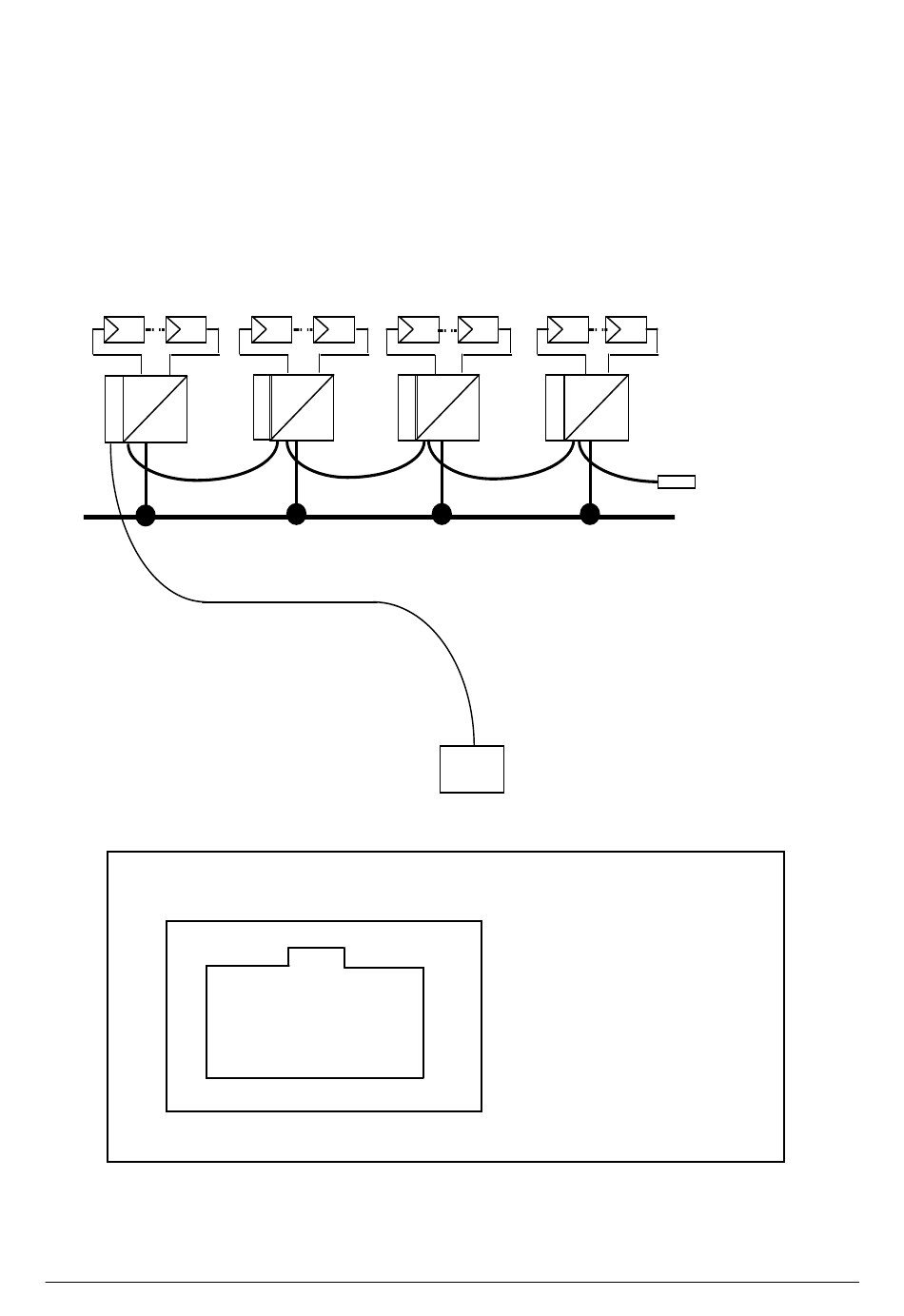

Aansluitschema RS485 (EIA485)
8
Bovenaanzicht
318
09 45 145 1510 Cable Manager Blue IP67 Push-Pull Data Plug
09 45 145 1500 Cable Manager White IP67 Push-Pull Data Plug
- -
~
1
-
~ ~
230 V – verdeelkast
RS485 (EIA485) - aansluiting
Datalogger
Pin
1 Voorbehouden
2 Voorbehouden
3 Voorbehouden
4 GND (RS485)
5 Voorbehouden
6 RX_B (RS485)
7 TX_A (RS485)
8 Voorbehouden
Handleiding SOLIVIA 3.3 EU G3 Handleiding SOLIVIA 3.3 EU G3
Afsluitweerstand
RS485 (EIA485)
