- Page 1 Guide d'installation rapide Onduleurs solaires RPI M30A_120 RPI M30A_121 Belgique France Suisse...
-
Page 2: Table Des Matières
Toutes les traductions de ce manuel qui ne sont pas autorisées La référence de pièce Delta est inscrite sur la plaque signalétique de l’onduleur La version du produit se compose de la dernière par Delta Electronics (Netherlands) BV doivent porter la mention lettre du numéro de série lequel se trouve également sur la... -
Page 3: Consignes De Sécurité De Base
Choc électrique instructions de travail et aux consignes de sécurité indi- Pendant l’exploitation, l’onduleur est soumis quées dans ce manuel La société Delta Energy Systems à une tension potentiellement mortelle Après décline toute responsabilité pour les dommages qui sur- que l’onduleur a été déconnecté de toutes les viendraient à... -
Page 4: Aperçu Du Produit

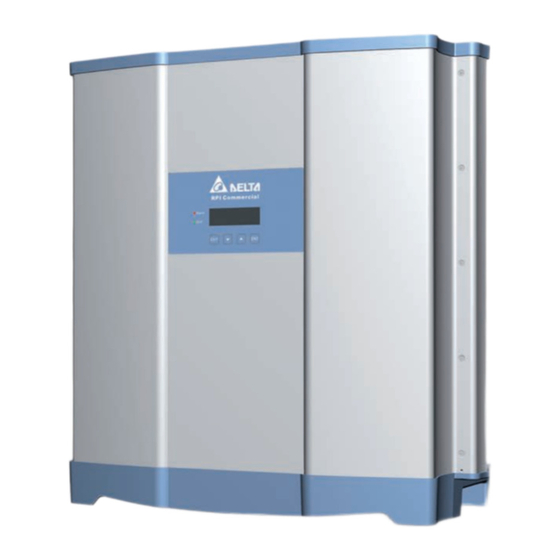

Aperçu du produit Composants – M30A_120 Composants – M30A_121 Ecran, touches, DEL d'état Connecteurs électriques Limiteurs de surtension échangeables et fusibles de chaîne Ventilateurs Plaque signalétique Connecteurs électriques Trous de montage Guide d'installation rapide pour onduleurs RPI M30A EU V2 FR 2018-06-26... - Page 5 Aperçu du produit Connecteurs électriques– M30A_120 Connecteurs électriques - M30A_121 Prise de terre Connexions DC Sectionneur AC/DC Connecteur de communication Raccordement AC Port de communication 2 (non utilisé) Quitter le menu actuel Interrompre le réglage d’un para- EXIT EXIT mètre. Les modifications ne sont pas prises en compte Se déplacer vers le bas dans le menu Vers le bas...
-
Page 6: Informations Sur La Plaque Signalétique
Informations sur la plaque signalétique Danger de mort par choc électrique En cours de fonctionnement, une tension potentiellement mortelle est présente dans l'onduleur pendant 30 secondes après avoir débranché l'onduleur de l’alimentation électrique 30 seconds Ne jamais ouvrir le boîtier de l'onduleur ! L'onduleur ne contient pas de composants qui doivent être entretenus ou réparés par l'utilisateur ou l'installateur Avant d'intervenir sur l'onduleur, lire le manuel fourni avec l'appareil et suivre les instructions qui y sont données Surfaces très chaudes ! -
Page 7: Planification De L'installation
Planification de l’installation Lieu de montage de l’onduleur ► L’onduleur est très lourd L'onduleur doit ► L’onduleur est très lourd Le mur doit être soulevé et porté par au moins deux pouvoir supporter le poids important personnes de l’onduleur ► Utiliser toujours la plaque de montage fournie avec l’onduleur ►... -
Page 8: Montage De L'onduleur
Montage de l’onduleur Guide d'installation rapide pour onduleurs RPI M30A EU V2 FR 2018-06-26... - Page 9 Montage de l’onduleur 1 Fixer la plaque de montage sur le mur ou le système de 2 Accrocher l’onduleur dans la plaque de montage montage en utilisant 6 à 12 vis M6 3 Vérifier que l'onduleur est correctement accroché dans la plaque de montage Guide d'installation rapide pour onduleurs RPI M30A EU V2 FR 2018-06-26...
-
Page 10: Mise À La Terre Du Boîtier L'onduleur
Montage de l’onduleur 4 Fixer l'onduleur au mur ou au système de montage Mise à la terre du boîtier l'onduleur AVERTISSEMENT Forte intensité de courant ► Toujours respecter les dispositions locales sur les exigences relatives au câble de mise à la terre ►... -
Page 11: Raccordement Au Réseau (Ac)
Raccordement au réseau (AC) Exigences relatives au câble AC DANGER La fiche AC, fournie avec l'onduleur, présente les caractéristiques Choc électrique techniques suivantes : ► Tourner et mettre le coupe-circuit DC en China Aviation Optical-Electri- position OFF (ARRÊT) cal Technology Co, Ltd Fiche AC ►... - Page 12 Raccordement au réseau (AC) Guide d'installation rapide pour onduleurs RPI M30A EU V2 FR 2018-06-26...
- Page 13 Raccordement au réseau (AC) 3 Pour les sections de conducteur de 14 à 25 mm , retirer les 5 Pour quelques sections de conducteur, utiliser des em- gaines des bornes de raccordement bouts, voir le tableau suivant Section de conducteur Utiliser des embouts ? 6 mm ;...
- Page 14 5,4 ... 7,4 Nm Les erreurs pouvant survenir ont été examinées par la société Delta en conformité avec les normes d’installation actuellement en vigueur Ces investigations ont révélé qu’il n’y a aucun danger lorsque l’onduleur est utilisé en combinaison avec un disjoncteur différentiel (disjoncteur différentiel à...
-
Page 15: Raccordement Des Modules Photovoltaïques (Dc)
Raccordement des modules photovoltaïques (DC) Outils DANGER Les caches de protection verrouillent les Électrocution fiches DC, de telle sorte que celles-ci Les connexions DC de l’onduleur sont soumises ne peuvent être déconnectées des à une tension potentiellement mortelle Lorsque connexions DC qu'à l'aide de la clé de de la lumière frappe les modules photovol- montage taïques, ceux-ci commencent immédiatement... - Page 16 Raccordement des modules photovoltaïques (DC) Polarité de la tension DC Consigne de sécurité ► Vérifier la polarité de la tension DC au niveau des ► Placer l'interrupteur de déconnexion AC/DC en position chaînes DC avant de connecter les modules solaires OFF (Arrêt) avant de connecter les modules solaires Exigences relatives au câble DC Les fiches DC de tous les connexions DC sont fournies avec...
- Page 17 Raccordement des modules photovoltaïques (DC) Raccordement des chaînes DC La variante d’installation décrite dans ce paragraphe est l’installa- tion standard pour le M30A_120 et le M30A_121 – – – Toujours tenir compte de la capacité maximale du cou- rant de retour des modules photovoltaïques lors du choix des dispositifs de protection (des fusibles par exemple) Raccordement de trois chaînes DC individuelles sur un connecteur DC (uniquement M30A_121)
-
Page 18: Carte De Communication
Raccorder un ordinateur via RS485 Les connexions du RS485, les entrées numé- Si vous souhaitez utiliser un PC avec le Delta Service Software riques, les contacts sans potentiel et le dispositif pour installer l'onduleur, vous aurez besoin d'un adaptateur USB/ de coupure externe (EPO) se trouvent tous sur la RS485 pour raccorder le PC à... -
Page 19: Raccorder Un Enregistreur De Données Via Rs485
Raccorder un enregistreur de données via RS485 Bornier RS485 Relier un seul onduleur avec un enregistreur de données Résistance de terminaison = ON VCC (+12 V ; 0,5 A) DATA+ (RS485) RS485 DATA– (RS485) DATA+ (RS485) Passerelle DATA– (RS485) Il est possible d’utiliser les paires de bornes 3/4 ou 5/6 La deu- xième paire de bornes n’est nécessaire que lorsque plusieurs onduleurs sont reliés ensemble via le RS485 Format des données... - Page 20 Raccorder les entrées numériques, les contacts sans potentiel et le dispositif de coupure externe (en option) Entrées numériques et dispositif de coupure externe (EPO) Contacts secs Les entrées numériques peuvent être utilisées pour raccorder un L'onduleur a deux contacts sans potentiel Lorsque le relais récepteur à...
-
Page 21: Mise En Service - Réglages De Base
Mise en service – Réglages de base Pour pouvoir effectuer les étapes de mise en service décrites dans cette section, l'onduleur doit être alimenté soit en courant AC (réseau) ou en courant DC sur les deux entrées DC (modules solaires) Tourner le coupe-circuit AC/DC en position ON ( marche S e l e c t l a n g u a g e... - Page 22 Mise en service – Réglages de base REMARQUE Lorsque plusieurs onduleurs sont connectés au sein de l’installation photovoltaïque, D é f . i d d e n t i f i a n t : chaque onduleur doit être paramétré avec un ID onduleur différent L'ID onduleur est utilisé I D = 0 0 1 par exemple dans les systèmes de surveillance pour pouvoir identifier clairement l'ondu- leur...
-
Page 23: Date Et Heure
Mise en service – Réglages complémentaires (en option) Date et heure 1 0 . S e p 2 0 1 4 1 5 : 3 2 Lorsque les informations par défaut sont affichées, appuyer sur la touche pour EXIT E t a t : O n G r i d ouvrir le menu principal Sinon, appuyer plusieurs fois sur la touche jusqu'à... -
Page 24: Débit En Bauds Pour Rs485
Mise en service – Réglages complémentaires (en option) Débit en bauds pour RS485 1 0 . S e p 2 0 1 4 1 5 : 3 2 Lorsque les informations par défaut sont affichées, appuyer sur la touche pour EXIT E t a t : O n G r i d... -
Page 25: Id Onduleur
Mise en service – Réglages complémentaires (en option) ID onduleur Lorsque plusieurs onduleurs sont connectés au sein de l’installation photovoltaïque, chaque onduleur doit être paramétré avec un ID ondu- leur différent L'ID onduleur est utilisé par exemple dans les systèmes de surveillance pour pouvoir identifier clairement l'onduleur 1 0 . -
Page 26: Type De Raccordement Ac
Mise en service – Réglages complémentaires (en option) Type de raccordement AC Par défaut, le type de raccordement AC est défini sur 3P4W (3 phases + N + PE). Il ne faut modifier ce paramètre que si vous utilisez un système AC avec 3 phases + PE (3P3W) est utilisée 1 0 . -
Page 27: Dispositif De Coupure Externe (Arrêt D'urgence)
Mise en service – Réglages complémentaires (en option) Dispositif de coupure externe (arrêt d'urgence) 1 0 . S e p 2 0 1 4 1 5 : 3 2 Lorsque les informations par défaut sont affichées, appuyer sur la touche pour EXIT E t a t :... -
Page 28: Contacts Secs
Mise en service – Réglages complémentaires (en option) Contacts secs 1 0 . S e p 2 0 1 4 1 5 : 3 2 Lorsque les informations par défaut sont affichées, appuyer sur la touche pour EXIT E t a t : O n G r i d ouvrir le menu principal Sinon, appuyer plusieurs fois sur la touche jusqu'à... -
Page 29: Limitation De La Puissance Active
Delta Vous trouverez les coordonnées de contact à la dernière page de ce document 1 0 . S e p 2 0 1 4 1 5 : 3 2 Lorsque les informations par défaut sont affichées, appuyer sur la touche... -
Page 30: Caractéristiques Techniques
Caractéristiques techniques Entrée (DC) RPI M30A_120 RPI M30A_121 Puissance PV maximale recommandée Charge symétrique 42 kW Charge asymétrique 38 kW Puissance d’entrée max 35 kW Puissance nominale 315 kW Plage de tension 200 à 1 100 V 200 à 1 000 V Tension nominale 600 V Tension de démarrage... - Page 31 2 x RS485, 2 x contacts secs, 1 x EPO (arrêt d'urgence), 6 x Interfaces de communication entrées numériques Spécifications générales RPI M30A_120 RPI M30A_121 Nom de modèle Delta RPI M30A_120 RPI M30A_121 Réf de pièce Delta RPI303FA0E1000 RPI303FA0E1100 Rendement maximal 98,5 % Rendement européen...
-
Page 32: Service Europe
+49 7641 455 549 5013234601 01 © Copyright - Delta Energy Systems (Germany) GmbH - Tous droits réservés Toutes les informations et spécifications sont susceptibles d’être modifiées sans avis préalable. Guide d'installation rapide pour onduleurs RPI M30A EU V2 FR 2018-06-26...
