Description de la machine : Composants de la machine
3.2

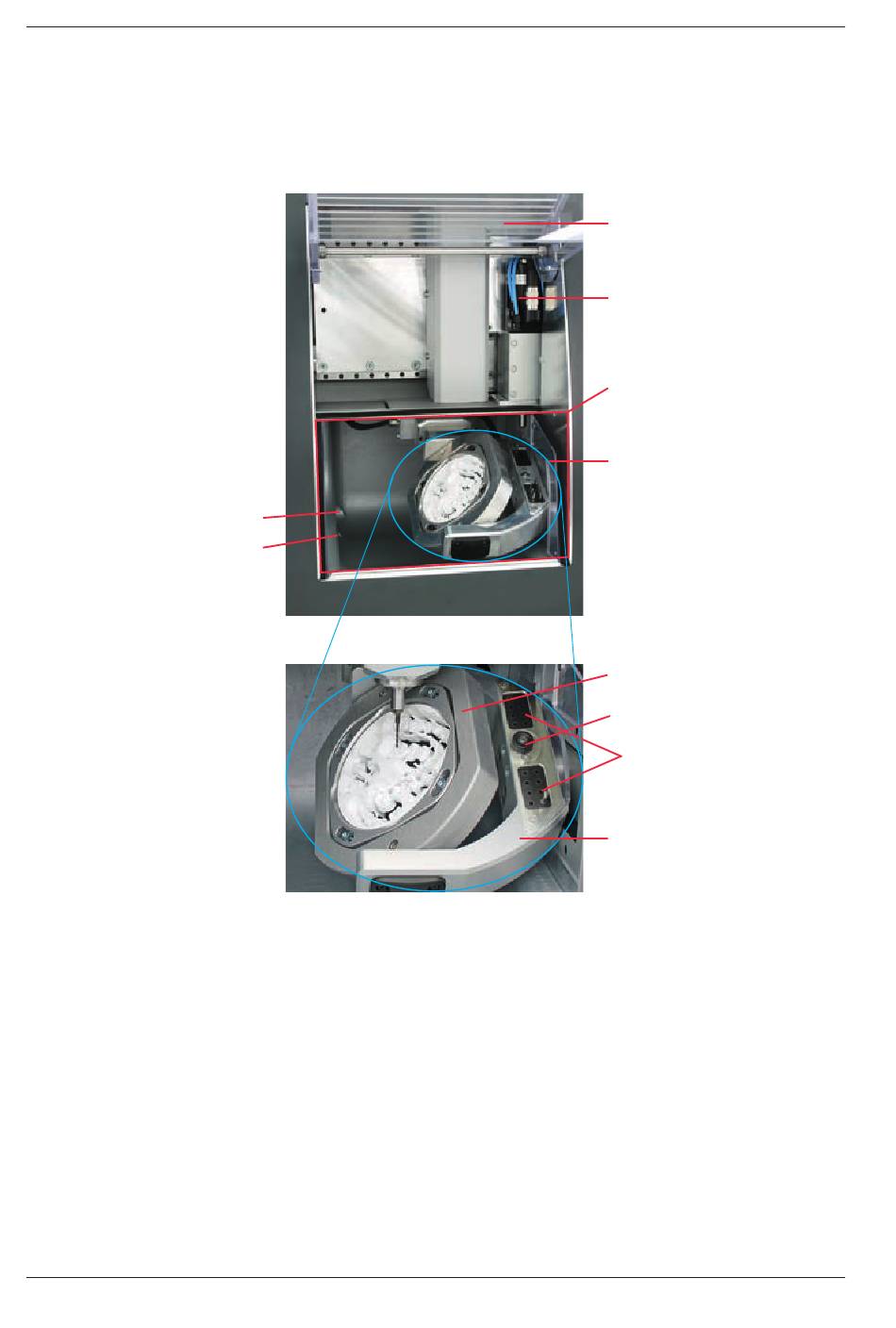

Figure 1 :
14

Composants de la machine

E
F
Composants Impression Modèles S
A : Panneau avant avec contact de
sécurité et verrouillage de sécurité
B : Broche synchrone SFS 300P
C : Espace de travail
D : 4/5 axes : support d'ébauche pour
ébauches universelles ronde
Ø 98,5 mm et pour des hauteurs
de 10 à 30 mm
E : Orifice d'aspiration
Manuel CAM 5-S2 Impression
A
B
C
D
G
H
I
J
F : Écoulement pour la rectification
sous arrosage
G : Axe A : Secteur de rotation
360 degrés
H : Palpeur de mesure de la longueur
d'outil
I : Changeur d'outils pour 16 outils
J : Axe B : Secteur de rotation
± 30 degrés
