contre-fenêtre ou
(1 1/2 po) min.
autre obstruction
Conditionneur d'air de pièce avec R-410A
5.

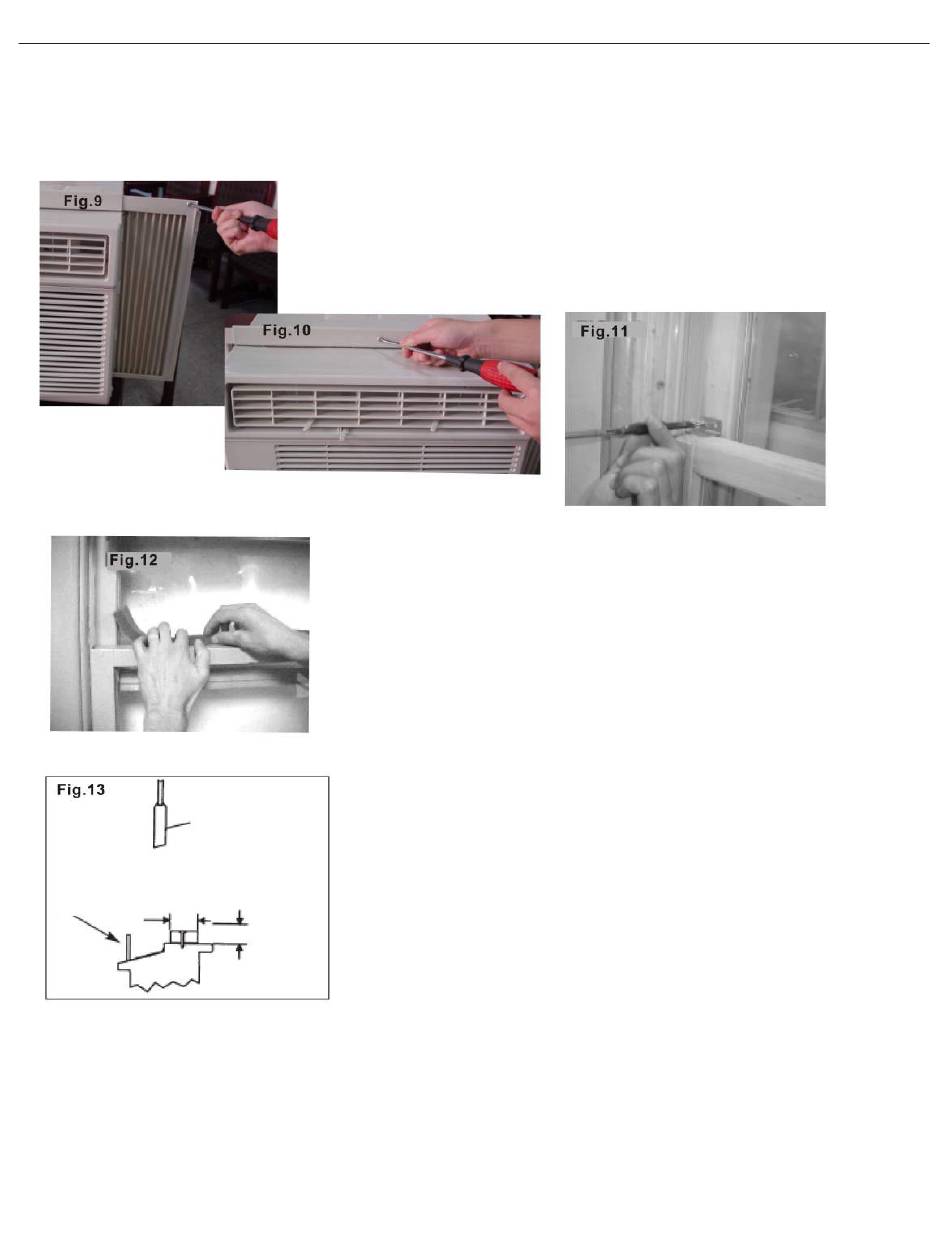

Fixer le cadre au châssis de la fenêtre à l'aide des vis de 13
mm (1/2 po) (figure 9/10).
6.
Pour fixer le châssis inférieur en place, fixer l'équerre bloque-
châssis en place à l'aide d'une vis de 19 mm (3/4 po) ou de 13 mm
(1/2 po) (figure 11).
7.
Découper le joint d'étanchéité en mousse et l'insérer dans
l'espace entre les châssis inférieur et supérieur (figure 12).
Si la contre-fenêtre bloque l'appareil
Ajouter une pièce de bois tel qu'indiqué à la figure 13 ou retirer la
contre-fenêtre avant d'installer le conditionneur d'air.
Si le cadre de la contre-fenêtre doit rester en place, vérifier que les
orifices ou fentes de drainage ne sont pas colmatés ou bouchés par
de la peinture. Il est essentiel que l'eau de pluie ou de condensation
puisse s'écouler.
Épaisseur
de planche
Dépose du conditionneur d'air de la fenêtre
nécessaire pour
assurer la pente
• Éteindre le conditionneur d'air et le débrancher de la prise
vers l'arrière
murale.
voulue sur toute
la longueur de
• Retirer le joint d'étanchéité de l'appui entre les fenêtres et
l'appui de la
dévisser le blocage de sécurité.
fenêtre. Fixer en
place à l'aide de
• Retirer les vis fixant le bloque-cadre à l'encadrement.
clous ou de vis.
• Fermer les écrans latéraux en les faisant coulisser dans
l'encadrement.
• Bien prendre le conditionneur d'air en main, soulever le châssis
et faire doucement « basculer » l'appareil vers l'arrière de façon
à drainer toute eau de condensation se trouvant dans la base de
l'appareil. Faire attention à ne pas renverser toute eau restant
dans l'appareil en le soulevant pour le sortir de la fenêtre. Ranger
les pièces et la visserie AVEC l'appareil.
