PowerWalker VFI 1000 LCD Manuel

Masquer les pouces Voir aussi pour VFI 1000 LCD:
Table des Matières

Publicité

Les langues disponibles
  • FR

Les langues disponibles

  • FRANÇAIS, page 42

Liens rapides

Télécharger ce manuel
Online UPS
PowerWalker VFI 1000 LCD / VFI 1000R LCD (Rack)
EN
PowerWalker VFI 1500 LCD / VFI 1500R LCD (Rack)
PowerWalker VFI 2000 LCD / VFI 2000R LCD (Rack)
PowerWalker VFI 3000 LCD / VFI 3000R LCD (Rack)
Manual (EN, DE, FR, ES, RU, IT, PT)
Uninterruptible Power Supply System

Publicité

Table des Matières
loading

Manuels Connexes pour PowerWalker VFI 1000 LCD

Sommaire des Matières pour PowerWalker VFI 1000 LCD

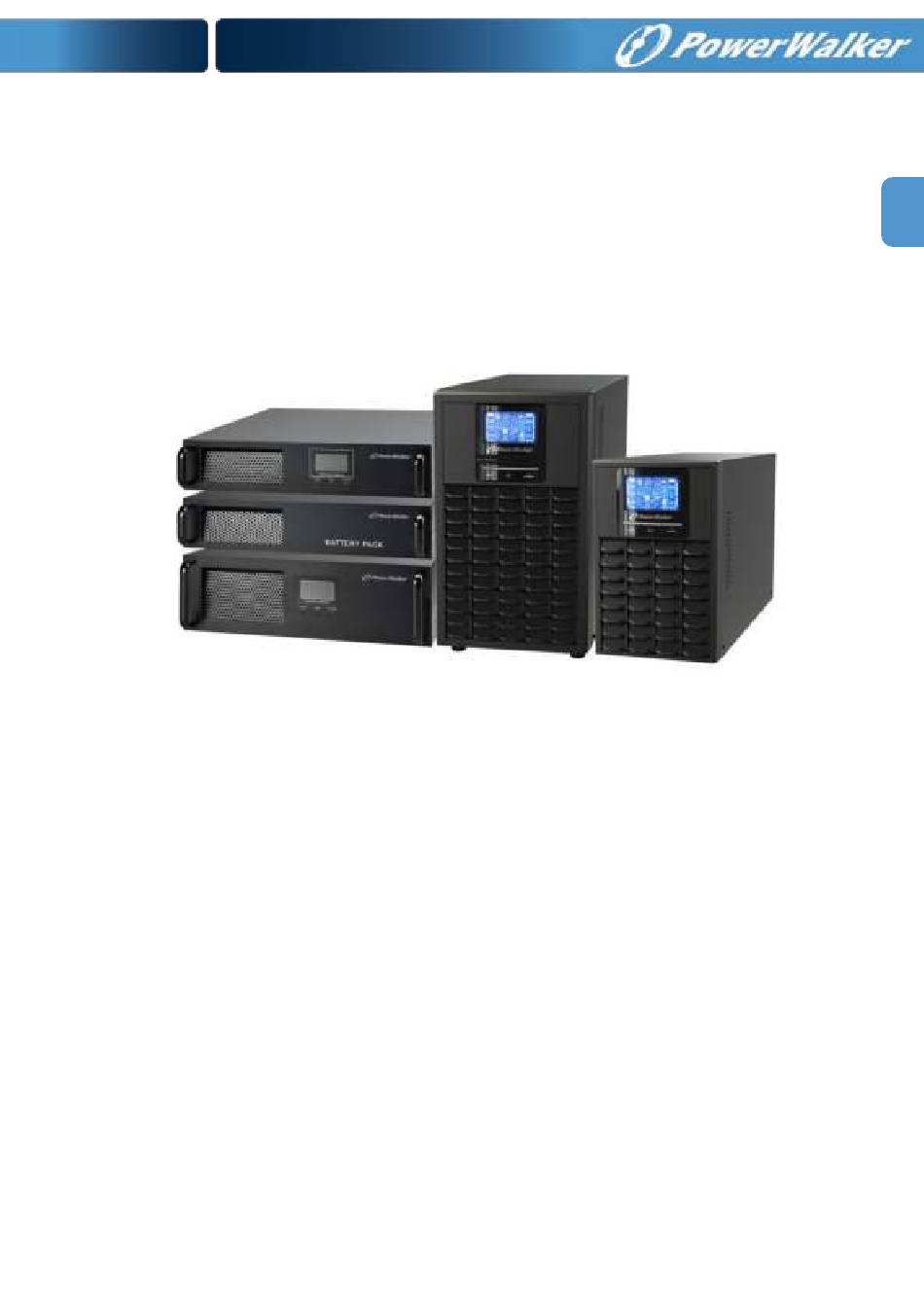

  • Page 1 Online UPS PowerWalker VFI 1000 LCD / VFI 1000R LCD (Rack) PowerWalker VFI 1500 LCD / VFI 1500R LCD (Rack) PowerWalker VFI 2000 LCD / VFI 2000R LCD (Rack) PowerWalker VFI 3000 LCD / VFI 3000R LCD (Rack) Manual (EN, DE, FR, ES, RU, IT, PT)

  • Page 2: Table Des Matières

    Table of Contents 1. Important Safety Warning……………………………………………… 1-1. Transportation 1-2. Preparation 1-3. Installation 1-4. Operation 1-5. Maintenance, service and faults 2. Installation and setup…………………………………………………… 2-1. Rear panel view 2-2. Setup the UPS 3. Operations………………………………………………………………….. 3-1. Button operation 3-2. LCD Panel 3-3.

  • Page 3: Important Safety Warning

    1. Important Safety Warning Please comply with all warnings and operating instructions in this manual strictly. Save this manual properly and read carefully the following instructions before installing the unit. Do not operate this unit before reading through all safety information and operating instructions carefully 1-1.

  • Page 4: Maintenance, Service And Faults

    1-5. Maintenance, service and faults  The UPS system operates with hazardous voltages. Repairs may be carried out only by qualified maintenance personnel.  Caution - risk of electric shock. Even after the unit is disconnected from the mains (building wiring outlet), components inside the UPS system are still connected to the battery and electrically live and dangerous.

  • Page 5: Installation And Setup

    2. Installation and setup NOTE: Before installation, please inspect the unit. Be sure that nothing inside the package is damaged. Please keep the original package in a safe place for future use. NOTE: There are two different types of online UPS: standard and long-run models. Please refer to the following model table.

  • Page 6: Setup The Ups

    2-2. Setup the UPS Step 1: UPS input connection Plug the UPS into a two-pole, three-wire, grounded receptacle only. Avoid using extension cords.  For 200/208/220/230/240VAC models: The power cord is supplied in the UPS package.  For 100/110/115/120/127VAC models: The power cord is attached to the UPS. The input plug is a NEMA 5-15P for 1000, 1000L, 1500 and 1500L models, NEMA 5-20P for 2000 and 2000L models.
  • Page 7 1. Go to the website http://www.powerwalker.com/viewpower.html 2. Click ViewPower software icon and then choose your required OS to download the software. 3. Follow the on-screen instructions to install the software.
  • Page 8 Step 8: External battery connection (for long-run models only) Before making external battery connection, please follow below steps to assemble battery cable. Suggest using AWG12 or 3 Supplied external battery Open the connector Put copper wires in cable fine-stranded, tip connector includes one housing.

  • Page 9: Operations

    3. Operations 3-1. Button operation Button Function  Turn on the UPS: Press and hold ON/Mute button for at least 2 seconds to turn on the UPS.  Mute the alarm: When the UPS is on battery mode, press and hold this button for at least 5 seconds to disable or enable the alarm system.
  • Page 10 Display Function Backup time information Indicates the remaining backup time in pie chart. Indicates the remaining backup time in numbers. H: hours, M: minute, S: second Fault information Indicates that the warning and fault occurs. Indicates the warning and fault codes, and the codes are listed in details in 3-5 section.

  • Page 11: Audible Alarm

    3-3. Audible Alarm Battery Mode Sounding every 4 seconds Low Battery Sounding every second Overload Sounding twice every second Fault Continuously sounding Bypass Mode Sounding every 10 seconds 3-4. LCD display wordings index Abbreviation Display content Meaning Enable Disable Escape High loss Low loss Battery...
  • Page 12  01: Output voltage setting Interface Setting Parameter 3: Output voltage For 200/208/220/230/240 VAC models, you may choose the following output voltage: 200: presents output voltage is 200Vac 208: presents output voltage is 208Vac 220: presents output voltage is 220Vac 230: presents output voltage is 230Vac 240: presents output voltage is 240Vac For 100/110/150/120/127 VAC models, you may choose...
  • Page 13  05: ECO voltage range setting Interface Setting Parameter 2 & 3: Set the acceptable high voltage point and low voltage point for ECO mode by pressing Down key or Up key. HLS: High loss voltage in ECO mode in parameter 2. For 200/208/220/230/240 VAC models, the setting range in parameter 3 is from +7V to +24V of the nominal voltage.

  • Page 14: Operating Mode Description

     09: Programmable outlets setting Interface Setting Parameter 3: Set up backup time limits for programmable outlets. 0-999: setting the backup time limits in minutes from 0-999 for programmable outlets which connect to non-critical devices on battery mode.  10: Backup time setting for outlets Interface Setting Parameter 3: Set up backup time on battery mode for...

  • Page 15: Faults Reference Code

    Bypass mode When input voltage is within acceptable range but UPS is overload, UPS will enter bypass mode or bypass mode can be set by front panel. Alarm is sounding every 10 second. Standby mode UPS is powered off and no output supply power, but still can charge batteries.

  • Page 16: Troubleshooting

    4. Troubleshooting If the UPS system does not operate correctly, please solve the problem by using the table below. Symptom Possible cause Remedy No indication and alarm even The AC input power is not Check if input power cord though the mains is normal. connected well.
  • Page 17 Symptom Possible cause Remedy Fault code is shown as 14 and the The UPS shut down Check output wiring and if automatically because connected devices are in icon is lighting on LCD short circuit occurs on the short circuit status. display and alarm is continuously UPS output.

  • Page 18: Storage And Maintenance

    5. Storage and Maintenance Operation The UPS system contains no user-serviceable parts. If the battery service life (3~5 years at 25°C ambient temperature) has been exceeded, the batteries must be replaced. In this case, please contact your dealer. Be sure to deliver the spent battery to a recycling facility or ship it to your dealer in the replacement battery packing material.

  • Page 19: Specifications

    6. Specifications MODEL 1000 1500 2000 3000 CAPACITY* 1000 VA / 800 W 1500 VA / 1200 W 2000 VA / 1600 W 3000 VA / 2400 W INPUT 160 VAC / 140 VAC / 120 VAC / 110 VAC ± 5 % or 80 VAC / 70 VAC / 60 VAC / 50 VAC ± 5 % Low Line Transfer ( based on load percentage 100% - 80 % / 80 % - 70 % / 70 - 60 % / 60 % - 0) Voltage...
  • Page 21 Online USV (Dauerwandler) PowerWalker VFI 1000 LCD / VFI 1000R LCD (Rack) PowerWalker VFI 1500 LCD / VFI 1500R LCD (Rack) PowerWalker VFI 2000 LCD / VFI 2000R LCD (Rack) PowerWalker VFI 3000 LCD / VFI 3000R LCD (Rack) Bedienungsanleitung...
  • Page 22 Inhaltsverzeichnis 1. Wichtige Sicherheitshinweise……………………………………… 1-1. Transport 1-2. Vorbereitung 1-3. Installation 1-4. Betrieb 1-5. Instandhaltung, Service und Fehlerbehebung 2. Installation und Aufbau…………………………………………… 2-1. Hintere Konsolenansicht 2-2. Die USV anschließen 3. Betrieb………………………………………………………………….. 3-1. Tastenbedienung 3-2. LCD-Display 3-3. Akustischer Alarm 3-4. LCD-Display Index der Formulierungen 3-5.

  • Page 23: Wichtige Sicherheitshinweise

    1. Wichtige Sicherheitshinweise Bitte beachten Sie strikt alle Warnhinweise und Bedienungsanleitungen in diesem Handbuch. Verwahren Sie diese Anleitung gut auf und lesen sorgfältig die folgenden Anweisungen, bevor Sie das Gerät installieren. Nehmen Sie das Gerät nicht vor dem Lesen aller Sicherheitsinformation und Betriebsanleitungen in Betrieb.

  • Page 24: Instandhaltung, Service Und Fehlerbehebung

    1-5. Instandhaltung, Service und Fehlerbehebung  Der Betrieb der USV erfolgt mit gefährlichen Spannungen. Reparaturen dürfen nur von qualifizierten Personen durchgeführt werden. Achtung – Stromschlaggefahr. Selbst wenn das Gerät ausgesteckt ist, sind Teile der  USV immer noch mit dem Akku verbunden und stehen unter Strom. ...

  • Page 25: Installation Und Aufbau

    2. Installation und Aufbau HINWEIS: Bitte inspizieren Sie das Gerät vor der Installation. Vergewissern Sie sich, dass kein Teil beschädigt ist. Bitte bewahren Sie die original Verpackung für weiteren Gebrauch auf. HINWEIS: Es gibt zwei unterschiedliche Arten von Online-USV: Standard and Long-run Modelle.

  • Page 26: Die Usv Anschließen

    2-2. Die USV anschließen Schritt 1: USV Eingangsstecker Stecken Sie die USV nur in eine zweipolige, dreiadrige, geerdete Steckdose. Vermeiden Sie die Verwendung von Verlängerungsschnüren.  Modelle 200/208/220/230/240VAC: Das Stromkabel wird mit der USV mitgeliefert.  Modelle 100/110/115/120/127VAC: Das Stromkabel ist mit der USV verbunden. Der Eingangsstecker ist ein NEMA 5-15P bei 1000, 1000L, 1500 und 1500L Modellen, NEMA 5-20P bei 2000 und 2000L Modellen.
  • Page 27 Sie können die Software von der mitgelieferten CD installieren oder über das Internet herunterladen: 1. Rufen Sie die Webseite http://www.powerwalker.com/viewpower.html 2. Klicken Sie auf das ViewPower Software Icon und wählen das entsprechende Betriebssystem aus, um die Software herunterzuladen.
  • Page 28 Schritt 8: Externer Akkuanschluss (nur bei Long-run Modellen) Bevor Sie einen externen Akku anschließen, führen Sie bitte folgende Schritte aus, um das Akkukabel zusammen zu stellem. Es wird empfohlen AWG12 Das mitgelieferte externe Öffnen Sie das Legen Sie die Kupferlitze oder 3 mm feine Akkukabel besteht aus...

  • Page 29: Betrieb

    3. Betrieb 3-1. Tastenbedienung Taste Funktion  Anschalten der USV: Drücken und halten Sie die ON/Mute Taste für mindesten 2 Sekunden, um die USV einzuschalten.  Stummschaltung des Alarms: Sobald die USV im Akkubetrieb ist, drücken und halten Sie diese Taste für mindesten 5 Sekunde um den Alarm an oder auszuschalten.
  • Page 30 Anzeige Funktion Laufzeit Zeigt die verbleibende Überbrückungszeit als Tortendiagramm. Zeigt die verbleibende Überbrückungszeit als Wert. H: Stunde, M: Minute, S: Sekunde Fehlermeldung Zeigt Warnungen und Fehler an. Zeigt Warnung- und Fehlerkodierung an. Die Kodes sind im Kapitel 3-5 detailliert aufgelistet. Stummschaltung Zeigt an, dass der USV-Alarm ausgeschaltet ist.

  • Page 31: Lcd-Display Index Der Formulierungen

    Eingangs- & Akkuspannung Zeigt die Eingangsspannung oder -frequenz oder die Akkuspannung an. Vac: Eingangsspannung, Vdc: Akkuspannung, Hz: Eingangsfrequenz 3-3. Akustischer Alarm Akkumodus Ertönt alle 4 Sekunden Akku leer Ertönt jede Sekunde Überlastung Ertönt zweimal jede Sekunde Fehler Kontinuierlicher Ton Bypassmodus Ertönt alle 10 Sekunden 3-4.
  • Page 32  01: Ausgangsspannungseinstellung Interface Einstellung Parameter 3: Ausgangsspannung Bei den Modellen 200/208/220/230/240 VAC können folgende Ausgangsspannung eingestellt werden: 200: Ausgangsspannung 200V Wechselstrom 208: Ausgangsspannung 208V Wechselstrom 220: Ausgangsspannung 220V Wechselstrom 230: Ausgangsspannung 230V Wechselstrom 240: Ausgangsspannung 240V Wechselstrom Für 100/110/150/120/127 VAC Modelle können Sie folgende Ausgangsspannung wählen: 100: Ausgangsspannung 100V Wechselstrom 110: Ausgangsspannung 110V Wechselstrom...
  • Page 33 nominalen Spannung eingestellt werden. Für Modelle 100/110/115/120/127 VAC kann der Einstellungsbereich des Parameters 3 von +3V bis +12V der nominalen Spannung eingestellt werden. LLS: Niedrige Verlustspannung im Stromsparmodus mit Parameter 2. Für Modelle 200/208/220/230/240 VAC kann der Einstellungsbereich des Parameters 3 von -7V bis -24V der nominalen Spannung eingestellt werden.

  • Page 34: Betriebsmodus Beschreibung (Operating Mode Description)

     09: Programmierbare Steckdosen Einstellungen Interface Einstellung Parameter 3: Einstellung des Laufzeitlimits der programmierbare Steckdosen. 0-999: Einstellung des Laufzeitlimits von 0-999 Minuten, für eingesteckte Geräte mit niedriger Ausfallsicherheit.  10: Standard Steckdosen Einstellungen Interface Einstellung Parameter 3: Einstellung des Laufzeitlimits der standard Steckdosen.

  • Page 35: Fehlerreferenzkode

    Standby-Modus Die USV ist ausgeschaltet und bietet keinen Backupstrom, kann aber immer noch die Akkus laden. 3-7. Fehlerreferenzkode Aufgetretener Fehler Fehlerkode Icon Aufgetretener Fehler Fehlerkode Icon Bus Startfehler Inverter Niederspannung 13 Bus über Inverter Ausgangkurzschluss Bus unter Akkuspannung zu hoch Bus unausgeglichen Akkuspannung zu niedrig 28 Inverter Softstart Fehler...

  • Page 36: Fehlerbehebung

    4. Fehlerbehebung Falls die USV nicht einwandfrei funktioniert, können Sie den Fehler mit Hilfe der Tabelle unten beheben. Symptom Mögliche Ursache Abhilfe Kein Alarm oder Warnhinweis. Das Stromkabel ist nicht Überprüfen Sie ob das korrekt verbunden. Stromkabel korrekt verbunden ist. Das Stromkabel ist mit Verbinden Sie das Ausgang...
  • Page 37 Abhilfe Symptom Mögliche Ursache Der Fehlerkode 43 und das Icon Die USV wurde Nehmen Sie zuerst die automatisch abgestellt da überschüssigen Geräte erscheinen auf dem der Ausgang überlaste war. vom USV Ausgang und LCD-Display und der Alarm ertönt starten dann die USV neu. kontinuierlich.

  • Page 38: Lagerung Und Instandhaltung

    5. Lagerung und Instandhaltung Betrieb Die USV enthält keine Teile die vom Benutzer gewartet werden müssen. Falls die Akkulebensdauer (3~5 Jahre bei 25°C Umgebungstemperatur) überschritten wurde, müssen die Akkus ausgetauscht werde. Kontaktieren Sie in diesem Fall Ihren Händler. Bringen Sie gebrauchte Akkus zum Recycling oder senden Sie sie zu Ihrem Händler.

  • Page 39: Spezifikationen

    6. Spezifikationen MODELL 1000 1500 2000 3000 KAPAZITÄT* 1000 VA / 800 W 1500 VA / 1200 W 2000 VA / 1600 W 3000 VA / 2400 W INPUT 160 VAC / 140 VAC / 120 VAC / 110 VAC ± 5 % oder 80 VAC / 70 VAC / 60 VAC / 50 VAC ± 5 % Niedrige Überleitung ( abhängig von der prozentualen Last 100% - 80 % / 80 % - 70 % / 70 - 60 % / 60 % - 0) Niedrige...
  • Page 41 Online UPS PowerWalker VFI 1000 LCD / VFI 1000R LCD (Rack) PowerWalker VFI 1500 LCD / VFI 1500R LCD (Rack) PowerWalker VFI 2000 LCD / VFI 2000R LCD (Rack) PowerWalker VFI 3000 LCD / VFI 3000R LCD (Rack) Onduleur...
  • Page 42 Table des matières 1. Consignes importantes de sécurité………………………………… 1-1. Transport 1-2. Préparation 1-3. Installation 1-4. Utilisation 1-5. Entretien, révision et défauts 2. Installation et configuration…………………………………………… 2-1. Vue de la face arrière 2-2. Configuration de l'onduleur 3. Utilisation………………………………………………………………….. 3-1. Utilisation des boutons de la face avant 3-2.

  • Page 43: Consignes Importantes De Sécurité

    1. Consignes importantes de sécurité Veuillez strictement appliquer toutes les consignes de sécurité indiquées dans ce manuel. Conservez ce manuel dans un endroit sûr et prenez soigneusement connaissance des instructions suivantes avant d'installer l'unité. N'utilisez pas cette unité avant d'avoir soigneusement pris connaissance de tous les avertissements et de toutes les instructions d'utilisation.

  • Page 44: Utilisation

    1-4. Utilisation  Ne pas déconnecter le câble secteur, sur l'onduleur ou sur la prise secteur (prise de courant antichoc), pendant l'utilisation car cela éliminerait la protection terre du système onduleur et de toutes les charges connectées.  L'onduleur possède sa propre source interne de courant (batteries). Les sorties de l'onduleur ou son bornier peuvent être sous tension même si l'onduleur n'est pas branché...

  • Page 45: Installation Et Configuration

    2. Installation et configuration REMARQUE : Inspecter l'unité avant de l'installer. S'assurer que rien n'est endommagé à l'intérieur de l'emballage. Conserver l'emballage original dans un endroit sûr pour une utilisation future. REMARQUE : Il y a deux types différents d'onduleur: les modèles standards et modèles longue autonomie.

  • Page 46: Configuration De L'onduleur

    2-2. Configuration de l'onduleur Étape 1 : Connexion de l'entrée de l'onduleur Brancher l'onduleur directement sur une prise bipolaire (2P+T), mise à la terre. Ne pas se raccorder sur une rallonge électrique ou un boitier multiprise.  Pour les modèles 200/208/220/230/240 VAC : le cordon d'alimentation est fourni avec l’onduleur.
  • Page 47 Étape 4 : Connexion du réseau Protection contre les surtensions réseau/fax/modem Connecter la ligne modem/téléphone/fax sur la sortie « IN » protégée contre les surtensions qui se trouve sur la face arrière de l’onduleur. Connecter la sortie « OUT » à l'équipement à l'aide d'un autre câble ligne modem/fax/téléphone.
  • Page 48 Étape 8 : Connexion des batteries externes (pour les modèles longues autonomies seulement – version L) Avant d'effectuer la connexion des batteries, suivre les étapes indiquées ci-après pour installer le câble des batteries. Nous recommandons Les connecteurs de Ouvrir le boîtier de Placer les fils de cuivre l'utilisation de câbles en batteries externes fournis...

  • Page 49: Utilisation

    3. Utilisation 3-1. Utilisation des boutons de la face avant Bouton Fonction  Mise en marche de l'onduleur : Appuyer sur le bouton On/Mute pendant au moins 2 secondes pour mettre l'onduleur en marche.  Arrêt alarme sonore (silence): Après avoir mis l'onduleur en marche en mode batteries, appuyer sur le bouton pendant au moins 5 secondes pour activer ou désactiver le système d'alarme.
  • Page 50 Écran d'affichage Fonction Informations sur l’autonomie Affiche le temps de sauvegarde sous forme graphique. Affiche le temps de sauvegarde numériquement. H : heures, M : minutes, S : secondes Informations de défaut Indique un avertissement ou un défaut. Indique les codes d'avertissement et de défaut. Ces codes sont indiqués en détail dans la section 3-5.

  • Page 51: Alarme Sonore

    3-3. Alarme sonore Mode Batteries Signal toutes les 4 secondes Batteries faibles Signal toutes les secondes Surcharge Deux signaux toutes les secondes Défaut Signal continu Mode By-pass Signal toutes les 10 secondes 3-4. Index des abréviations de l'écran LCD Abréviation Contenu de l'affichage Signification Activé...
  • Page 52  01: Configuration de la tension de sortie Interface Valeur Pour les modèles 200/208/220/230/240 Vac, le choix de la tension de sortie est : 200 : donne une tension de sortie de 200 Vac 208 : donne une tension de sortie de 208 Vac 220 : donne une tension de sortie de 220 Vac 230 : donne une tension de sortie de 230 Vac 240 : donne une tension de sortie de 240 Vac...
  • Page 53 modèles 100/110/115/120/127 VAC, la plage de réglage est de +3 V à +12 V de la tension nominale). LLS : Limite basse de tension en mode ECO (Pour les modèles 200/208/220/230/240 VAC, la plage de réglage est de -7 V à -24 V de la tension nominale. Pour les modèles 100/110/115/120/127 VAC, la plage de réglage est de -3 V à...

  • Page 54: Description Du Mode D'utilisation

     10: Configuration des prises générales. Interface Valeur Paramètre 3: Réglage de l’autonomie des prises générales en mode batterie. 0-999: Réglage du temps d’autonomie en minutes de 0-999 pour les sorties génerales en mode batterie. 0: Quand la valeur est “0”, le temps d’autonomie est de 10 secondes.

  • Page 55: Indicateurs D'avertissement

    3-7. Codes de référence des anomalies Nature du défaut Code du Icone Nature du défaut Code du Icone défaut défaut Défaut démarrage BUS Tension onduleur faible Surtension BUS Court-circuit sortie onduleur Sous tension BUS Tension batteries trop haute Déséquilibre BUS Tension batteries trop basse Défaut démarrage...

  • Page 56: Dépannage

    4. Dépannage Utiliser le tableau ci-dessous lorsque l'onduleur ne fonctionne pas correctement. Symptôme Cause possible Remèdes Pas d'indication et alarme bien L'alimentation AC n'est pas Vérifier cordon que le secteur soit normal. correctement connectée. d'alimentation solidement connecté secteur. L'alimentation Brancher correctement le connectée sur la sortie de cordon d'alimentation AC l'onduleur.
  • Page 57 Symptôme Cause possible Remèdes Le code de défaut 43 est affiché, L'onduleur s'arrête Délester les charges en automatiquement en excès sur la sortie de l'icone s'allume sur raison d'une surcharge sur l'onduleur et redémarrer l'écran LCD et l'alarme sonne en la sortie de l'onduleur.

  • Page 58: Stockage Et Entretien

    Stockage et entretien Conduite L’onduleur ne contient aucune pièce nécessitant une intervention de la part de l'utilisateur. Les batteries doivent être remplacées lorsque leur durée de vie (de 3 à 5 ans dans une température ambiante de 25°C) a été dépassée. Contactez votre distributeur pour cela. En fin de vie, les batteries doivent faire l’objet d’une collecte sélective et ne pas être jetés avec les ordures ménagères.

  • Page 59: Spécifications

    6. Spécifications MODÈLE 1000 1500 2000 3000 CAPACITÉ* 1000 VA / 800 W 1500 VA / 1200 W 2000 VA / 1600 W 3000 VA / 2400 W ENTRÉE 160 Vac / 140 Vac / 120 Vac / 110 Vac ± 5 % ou 80 Vac / 70 Vac / 60 Vac / 50 Vac ± 5 % Transfert Tension Basse (sur la base d'un pourcentage de charge de 100% - 80 % / 80 % - 70 % / 70 - 60 % / 60 % - 0) Plage de...

  • Page 61: Sistema De Alimentación Ininterrumpida

    Online UPS PowerWalker VFI 1000 LCD / VFI 1000R LCD (Rack) PowerWalker VFI 1500 LCD / VFI 1500R LCD (Rack) PowerWalker VFI 2000 LCD / VFI 2000R LCD (Rack) PowerWalker VFI 3000 LCD / VFI 3000R LCD (Rack) Sistema de Alimentación Ininterrumpida...

  • Page 62: Indice

    INDICE 1. Aviso importante sobre seguridad …………………………………..1-1. Transporte 1-2. Preparación 1-3. Instalación 1-4. Funcionamiento 1-5. Mantenimiento, revisión y defectos 2. Instalación y configuración ……………………………………... 2-1. Vista panel posterior 2-2. Impostación de SAI 3.Operaciones ………………………………………………………………….. 3-1. Pulsante di funcionamiento 3-2. Panel LCD 3-3.
  • Page 63 1. Aviso importante sobre seguridad Siga estrictamente todas las advertencias e instrucciones en este manual. Guarde este manual y lea atentamente las siguientes instrucciones antes de instalar la unidad. No utilice este aparato antes de tomar una lectura cuidadosa de toda la información sobre seguridad e instrucciones.
  • Page 64 1-5. Mantenimiento, revisión y defectos  El SAI funciona con voltajes peligrosos. Cualquier reparación pueden ser realizados únicamente por personal cualificado de mantenimiento.  Precaución - el riesgo de descarga eléctrica, incluso después de desconectarse de la red, el cableado interno es todavía conectado a la batería y la tensión es peligrosa. ...

  • Page 65: Instalación Y Configuración

    2. Instalación y configuración NOTA: Antes de la instalación, por favor, compruebe la unidad. Asegúrese de que nada en el interior de caja está dañado. Por favor, mantenga el embalaje original en un lugar seguro para uso futuro. NOTA: Hay dos tipos diferentes de SAI on-line: estándar y de larga autonomía. Consulte el modelo en siguiente tabla.
  • Page 66 2-2. Impostación de SAI Fase 1: Conexión de entrada SAI  Conecte el SAI a la toma de pared con la masa de tierra. Evite el uso de cables de extensión.  Para el modelo con 200/208/220/230/240VAC: el cable se inserta en su SAI. ...
  • Page 67 SAI. Por favor, siga los puntos a continuación, para descargar el software de seguimiento de instalación: 1. Introducción de la página web http://www.powerwalker.com/viewpower.html 2. Haga clic en ViewPower software y elegir el sistema operativo (OS) para transferir el software en su PC.
  • Page 68 Fase 8: Conexión de la batería externa (sólo para modelos de larga duración de la batería) Antes de conectar los cables de bateria siga los puntos por debajo. Utilizar cables AWG12 o 3 El conector externo bateria Abrir el conector. Insertar el puntal de cobre mm2 fino varados, con indica la ubicación exacta de...
  • Page 69 3. Operaciones 3-1. Pulsante di funcionamiento Pulsante Función  Activa el SAI. Mantenga pulsada la tecla ON / Mute por 2 segundos para encender el SAI.  Apagar la alarma: después que el SAI se reenciende en modo de batería, mantenga pulsada la tecla durante al menos de 5 segundos para activar o desactivar el sistema de alarma.
  • Page 70 Display Función Información del tiempo de autonomía Indica mediante un gráfico circular el tiempo restante de autonomía. Indica mediante números el tiempo restante de autonomía. H: horas, M: minutos, S: segundos Información del guasto Indica un alarma del guasto. Indica el código del guasto, enlechados en detalle en sección 3-5. Funcionamiento sin alarma Indica que la alarma sonora es deshabilitado.
  • Page 71 3-3. Alarma acústica Modo bateria Sonido cada 4 segundos Bateria baja Sonido cada segundo Overload Dos sonidos cada segundo Guasto Sonido continuado Modo bypass Sonido cada 10 segundos 3-4. Indicación del display LCD Abreviaciones Indicación del Display Significado Hábil Di sable Interrumpido Fuerte perdida Baja perdida...
  • Page 72  01: Ajuste de la tensión de salida Interfaz Impostación Por modelo 200/208/220/230/240 VAC, se puede elegir el voltaje de salida siguientes: 200: indica tensión de salida = 200Vac 208: indica tensión de salida = 208Vac 220: indica tensión de salida = 220Vac 230: indica tensión de salida = 230Vac 240: indica tensión de salida = 240Vac Por modelo 100/110/150/120/127 VAC , se puede elegir el...
  • Page 73  06: Bypass activado / desactivado cuando el SAI está en OFF Interfaz Impostación Parámetro 3: Activar o desactivar la función del bypass. Puede elegir entre las siguientes dos opciones: ENA: Bypass habilitado DIS: Bypass discapacitados  07: Bypass tensión aceptable de impostación Interfaz Impostación Parámetro 2 e 3: Aceptable establecer el alto y bajo...
  • Page 74  10: Configuración del tiempo de autonomía para las tomas generales Interfaz Configuración Parametro 3: Configura el tiempo de autonomía en modo batería para las tomas generales (para dispositivos críticos). 0-999: ajusta el tiempo de autonomía (durante el modo batería) de 0 a 999 minutos para las salidas generales 0: Cuando se fija “0”, el tiempo de autonomía serán 10 seg.
  • Page 75 Modo Standby Cuando el SAI se apaga, no alimenta la salida, pero también carga la batería. 3-7. Código defectos Caso del fallo Nº guasto Icono Caso del fallo Nº guasto Icono No se enciende Volt inverter bajo Entrada alta Corto inverter salida Entrada baja Volt bateria alto Entrada no balanceada...

  • Page 76: Solución De Problemas

    4. Solución de problemas Si el SAI no funciona correctamente, por favor, resolver problemas utilizando el cuadro siguiente. Síntoma Posibles causas Remedio La línea de red CA no está Compruebe si el cable de Sin indicación de alarma, incluso bien conectada a la red alimentación de entrada si la alimentación es normal.
  • Page 77 Síntoma Posibles causas Remedio El guasto indica el código 14 y el El SAI se ha apagado Controlar el cableado y automáticamente, como dispositivos conectados en icono con parpadeante resultado de corto circuito, salida del SAI, si están en en LCD display y aviso acústico verificados en salida del una situación de continuo.
  • Page 78 5. Almacenamiento y mantenimiento Intervención El SAI no contiene partes utilizables. La batería tiene una vida de 3 ~ 5 años a 25 ° C de temperatura ambiente, cuando se sustituirán, por favor, póngase en contacto con su servicio asistencia. Almacenamiento Si es posible y para ser seguro, antes de almacenamiento cargar la batería para 5 horas.
  • Page 79 6. Especificas CAPACIDAD* 1000 VA / 800 W 1500 VA / 1200 W 2000 VA / 1600 W 3000 VA / 2400 W ENTRATA 160VAC/140VAC/120VAC/110VAC± 5 % o 80 VAC/70VAC/60VAC/50VAC ± 5 % Volt transferencia baja ( base % carga: 100% - 80 % / 80 % - 70 % / 70 - 60 % / 60 % - 0) Gama Volt regreso - bajo 175 VAC ±...
  • Page 81 Online UPS PowerWalker VFI 1000 LCD / VFI 1000R LCD (Rack) PowerWalker VFI 1500 LCD / VFI 1500R LCD (Rack) PowerWalker VFI 2000 LCD / VFI 2000R LCD (Rack) PowerWalker VFI 3000 LCD / VFI 3000R LCD (Rack) уко од о дл...
  • Page 82 оде е ое п едуп е де е о е оп о т ……………………… 1- . по т о к 1- . од ото к 1- . т о к 1- . Эк плу т 1- . е е кое о лу е, е...
  • Page 83 ое п едуп е де е о е оп о т еуко тел о о л д те е п едуп е де т ук , п еде е то е уко од т е. о те д ое уко од т о де...
  • Page 84 то пол о т откл т те у л те к опку OFF/Enter дл  откл е от ет . е допу к те поп д дко те л по то о п ед ето ут ко пу  1- . е е...
  • Page 85 т о к т о к : е ед у т о ко о от те у т о т о. о е те ко плект о т у ед те то , то к к е ле е т е...
  • Page 86 2- . т о к : подкл е е UPS оде одкл те тол ко к д у пол о е ле о о етке ко т кт . т те е пол о т удл тел л оделе 200/208/220/230/240 пе е . ток : у...
  • Page 87 о о о е пе е дл о то е е те ет: д те е - т http://www.powerwalker.com/viewpower.html елк те ок п о о о о е пе е е те о О дл у к ViewPower п о...
  • Page 88 : одкл е е е е т е тол ко дл оделе дл тел о о пол о е ед подкл е е е е т е пол те леду е дл подкл е к ел т е . еко е дует л...
  • Page 89 . п ле е 3- . п ле е к опк К опк у к кл е е : то кл т , уде те то к опку ON/Mute те е е еку д. кл е е л : Ко д от...
  • Page 90 3- . К-д пле пле у к о о е е е е о о п т ок ет о т ее е те е к у о о д е. ок ет о т ее е те е , M: ут...
  • Page 91 к ет оту ко о о е е. к ет оту ко ту е то . к ет оту од . о о т ее ок ет у о е д т е : -25%, 26-50%, 51- % 76-100%. к ет...
  • Page 92 3- . т о к у е т ует т п ет т о к П ет : дл л те т п о . у е т ует 10 п о т о к . . т л у е.
  • Page 93 : кл е е/ ыкл е е тот о о п ео о тел те е т о к ет ы : кл е е л кл е е е п ео о тел . о о т од леду д...
  • Page 94 о л о о п е : кл е е/ ыкл е е е у т о п ыкл е о те е т о к ет : кл е е л кл е е у к у т о о...
  • Page 95 т о к п о уе ы ы одо те е т о к ет т о к п едел е е е е е о о п т дл п о уе одо . т о к п едел е...
  • Page 96 3- . Оп е о е о е о е Оп е К-д пле ете о е Ко д од ое п е е од т п едел допу т о о д п о , о е пе ет о ое т...
  • Page 97 3- . Коды е п о те е п о т Код ок е п о т Код ок о пу к к у о е п е е то е е у к едо т то ое од ое п...
  • Page 98 о т к у т е е е п о те лу е еп л о от те о пол у те п еде о е т л е дл д о т к у т е е п о т . о...
  • Page 99 о ле е о о п е е е о ле е кол к л уд л те пе е у ок то у у ку лок ует е е оде те у т о кл те пе е у те одкл...
  • Page 100 е е те е кое о лу е к плу т е оде т те , о лу е пол о теле . о око ок лу ~ лет п те пе ту е °C т е ео од о е...
  • Page 101 . е е к е кте т к О Л 1000 1500 2000 3000 КО т т т т О К К е ед пе е . ток / пе е . ток / пе е . ток / пе е . ток ± % л ко...
  • Page 102 К О е п т от ет пе е е о о ~ 85% ~ 88% ток е от от т е ~ 83% КК ЛЯ О п т е ло т д т е дк о т о ле е...
  • Page 103 Online UPS PowerWalker VFI 1000 LCD / VFI 1000R LCD (Rack) PowerWalker VFI 1500 LCD / VFI 1500R LCD (Rack) PowerWalker VFI 2000 LCD / VFI 2000R LCD (Rack) PowerWalker VFI 3000 LCD / VFI 3000R LCD (Rack) Gruppi di Continuità...
  • Page 104 INDICE 1. Importante avviso di sicurezza ................2 1.1. Trasporto ......................2 1.2. Preparazione ...................... 2 1.3. Installazione ....................... 2 1.4. Funzionamento ....................2 1-5. Manutenzione, assistenza e difetti ............... 3 2. Installazione e configurazione ................4 2-1. Vista pannello posteriore ..................4 2-2.

  • Page 105: Importante Avviso Di Sicurezza

    1. Importante avviso di sicurezza Si prega di rispettare strettamente tutte le avvertenze e le istruzioni per l'uso in questo manuale. Conservare con cura questo manuale. Leggere attentamente le istruzioni seguenti prima d’installare l'unità. Non utilizzare l'apparecchiatura prima di procedere all’attenta lettura di tutte le informazioni sulla sicurezza e istruzioni.

  • Page 106: Manutenzione, Assistenza E Difetti

    1-5. Manutenzione, assistenza e difetti  L'UPS funziona con tensioni pericolose. Le eventuali riparazioni possono essere eseguiti solamente da personale qualificato alla manutenzione. Attenzione - al rischio di scosse elettriche in uscita dell’UPS, anche dopo se  scollegato dalla rete; il cablaggio dei parti interni è ancora collegato alla batteria e la tensione e pericoloso.

  • Page 107: Installazione E Configurazione

    2. Installazione e configurazione NOTA: Prima di eseguire l'installazione, si prega di controllare l'unità. Assicurarsi che nulla dentro il pacchetto è danneggiato. Si prega di mantenere la confezione originale in un luogo sicuro per un utilizzo futuro. NOTA: Ci sono due diversi tipi di UPS on-line: standard e lunga autonomia. Fare riferimento al seguente modello nella tabella.

  • Page 108: Impostazione Dell'ups

    2-2. Impostazione dell’UPS Fase 1: Connessione d’ingresso UPS  Collegare l'UPS alla presa a parete con massa terra. Evitare l'uso di prolunghe.  Per modello con 200/208/220/230/240VAC: il cavo è inserito nell'imballo dell’UPS.  Per modello con 100/10/115/120/127VAC: il cavo è inserito direttamente nell’UPS. La spina è...
  • Page 109 Prego seguire I punti sotto indicati, per eseguire il download e l’istallazione del software di monitoraggio: 1. Entrare nel website http://www.powerwalker.com/viewpower.html 2. Fare click in ViewPower software e scegliere il vostro sistema operativo (OS) per trasferire il software nel vostro PC.
  • Page 110 Step 8: External battery connection (for long-run models only) Before making external battery connection, please follow below steps to assemble battery cable. Suggest using AWG12 or 3 Supplied external battery Open the connector Put copper wires in cable fine-stranded, tip connector includes one housing.

  • Page 111: Operazioni

    3. Operazioni 3-1. Pulsante di funzionamento Pulsante Funzione  Accende l’UPS. Tenere premuto il pulsante ON/Mute per 2 secondi, per accendere l’UPS.  Disattiva l'allarme: dopo che l'UPS è acceso in modo batteria, premere e tenere premuto questo pulsante per almeno 5 secondi per disattivare o attivare il sistema d’allarme.
  • Page 112 Display Funzione Informazioni del tempo di autonomia Indica il tempo di back up rimanente nel diagramma. Indica il tempo di back up rimanente in cifre. H: ore, M: minuti, S: secondi. Informazioni del guasto Indica un allarme del guasto. Indica il codice del guasto, elencati in dettaglio nella sezione 3-5. Funzionamento senza allarmi Indica che l’allarme sonoro è...

  • Page 113: Allarme Acustico

    3-3. Allarme acustico Modo batteria Suono ogni 4 secondi Batteria bassa Suono ogni secondo Overload Due suoni ogni secondo Guasto Suono continuato Modo bypass Suono ogni 10 secondi 3-4. Indicazione del display LCD Abbreviazioni Indicazione sul Display Significato Abile Disabile Interrotto Forte perdita Bassa perdita...
  • Page 114  01: Impostazione della tensione in uscita Interfaccia Impostazione Per modello 200/208/220/230/240 VAC, si possono scegliere le seguenti tensioni d’uscita: 200: indica tensione d’uscita = 200Vac 208: indica tensione d’uscita = 208Vac 220: indica tensione d’uscita = 220Vac 230: indica tensione d’uscita = 230Vac 240: indica tensione d’uscita = 240Vac Per modello 100/110/150/120/127 VAC , si possono scegliere le seguenti tensioni d’uscita:...
  • Page 115 regolazione nel parametro 3 è: da +7V a +24V, della tensione nominale. Per 100/110/115/120/127 VAC modelli, la gamma di regolazione nel parametro 3 è: da 3 V a 12 V della tensione nominale. LLS: Bassa tensione con perdita del modo ECO nel parametro 2.

  • Page 116: Descrizione Modo Operativo

     09: Impostazione delle uscite programmabili Interfaccia Impostazione Parametro 3: Impostazione dei limiti di tempo, per il backup delle uscite programmabili. 0-999: tempo d'impostazione autonomia, per carichi normali. 0-999 per pochi minuti d'autonomia, per i carichi non critici, con funzionamento dell'UPS in modo batteria. 10: Impostazione del tempo della batteria ...

  • Page 117: Codice Dei Difetti

    Modo Bypass Quando la tensione d'ingresso è accettabile ma, l'UPS è sovraccarico, l'UPS entra in modo bypass o valore impostato nel pannello frontale. Ogni 10 secondi, l’UPS emette un allarme sonoro. Modo Standby Quando l'UPS è spento, non alimenta le uscite, però...

  • Page 118: Risoluzione Dei Problemi

    4. Risoluzione dei problemi Se l’UPS non funziona correttamente, prego risolvere i problemi utilizzando la tabella sotto indicata. Sintomo Possibili cause Rimedio La linea AC di non è Controllare se il cavo di Nessuna indicazione di allarme collegata bene alla rete alimentazione d'ingresso è...

  • Page 119: Stoccaggio E Manutenzione

    Sintomo Possibili cause Rimedio Il guasto mostra il codice 14 e L'UPS si è spento Controllare il cablaggio in automaticamente, per uscita dell'UPS e i l’icona con lampeggio in causa di corto circuito, dispositivi collegati all'UPS, LCD display e avviso acustico verificatosi in uscita se sono in stato di corto continuo.

  • Page 120: Specifiche

    6. Specifiche MODÈLLO 1000 1500 2000 3000 CAPACITÁ * 1000 VA / 800 W 1500 VA / 1200 W 2000 VA / 1600 W 3000 VA / 2400 W ENTRATA Volt trasferimento 160VAC/140VAC/120VAC/110VAC± 5 % or 80VAC/70VAC/60VAC/50VAC ± 5 % (base % carico: 100% - 80 % / 80 % - 70 % / 70 - 60 % / 60 % - 0) basso Gamma...

  • Page 121: Sistema De Alimentação Ininterrupta

    SAI Online PowerWalker VFI 1000 LCD / VFI 1000R LCD (Rack) PowerWalker VFI 1500 LCD / VFI 1500R LCD (Rack) PowerWalker VFI 2000 LCD / VFI 2000R LCD (Rack) PowerWalker VFI 3000 LCD / VFI 3000R LCD (Rack) Sistema de Alimentação Ininterrupta...
  • Page 122 INDICE 1. Aviso de securança importante ................2 1.1. Transporte ......................2 1.2. Preparação ......................2 1.3. Instalação ......................2 1.4. Funcionamento ....................2 1-5. Manutenção e reparação ..................3 2. Instalação y configuração ..................4 2-1. Vista traseira ...................... 4 2-2.

  • Page 123: Instalação

    1. Aviso de securança importante Siga rigorosamente todos os avisos e instruções deste manual. Guarde este livro e ler atentamente as instruções seguintes antes de instalar a unidade. Não utilize este aparelho sem ler atentamente todas as informações e instruções de segurança. 1.1.
  • Page 124 1-5. Manutenção e reparação  O SAI opera com voltagens perigosas. Os reparos devem ser realizados por pessoal qualificado.  Cuidado - Risco de choque elétrico. Mesmo depois de se desconectar da rede, os cabos internos permanecem conectados à bateria ea tensão é perigosa.. ...

  • Page 125: Instalação Y Configuração

    2. Instalação y configuração NOTA: Antes da instalação, por favor revise a unidade. Assegure-se de que não existe nenhum item danificado no interior da embalagem. Por favor, mantenha o embalagem original em um lugar seguro para uso futuro. NOTA: Existem dois tipos diferentes de UPS on-line: standard e de longo alcance. Veja o modelo na tabela seguinte: Modelo Tipo...
  • Page 126 2-2. Configuração do SAI Passo 1: Ligação à entrada do SAI  Ligue o SAI em uma tomada da parede de dois pólos e três fios terra. Evite usar cabos de extensão.  Para os modelos de 200/208/220/230/240VAC: o cabo é fornecido com o SAI. ...
  • Page 127 SAI. Insira o CD no CD-Rom para instalar o software de controle. Se não, siga estes passos para fazer o download do software da internet: 1. Visite o site web http://www.powerwalker.com/viewpower.html 2. Claque no ViewPower e seleccione o seu sistema operativo (OS) 3. Siga as instruções no ecrã para instalar o software 4.
  • Page 128 Step 8: External battery connection (for long-run models only) Before making external battery connection, please follow below steps to assemble battery cable. Suggest using AWG12 or 3 Supplied external battery Open the connector Put copper wires in cable fine-stranded, tip connector includes one housing.

  • Page 129: Operações

    3. Operações 3-1. Botões de funcionamento Botão Função  Acende o SAI. Mantenha pressionada a tecla de ON/Mute por 2 segundos para ligar o SAI.  Para silenciar o alarme: quando o SAI entra em modo de bateria, pressione por pelo menos 5 segundos para activar ou desactivar o sistema de alarme.
  • Page 130 Display Função Informação do tempo de autonomia Indica o tempo de backup restante no gráfico. Indica o tempo de backup restante em números. H: horas, M: minutos, S: segundos Informação do erro Indica um alarme de atenção e de erro. Indica o código de aviso e de erro, conforme detalhado na seção 3-5.
  • Page 131 3-3. Alarme acústico Modo bateria Soando cada 4 segundos Bateria baixa Soando cada segundo Sobrecarga Dos sinais sonoroscada segundo Avaria Soando continuamente Modo bypass Soando cada 10 segundos 3-4. Indicação do display LCD Abreviatura Indicaçã do Display Significado Habilitado Deshabilitado Escape Grande perda Perda baixa...
  • Page 132  01: Ajuste da tensão de saída Interface Configuração ensão de saída (Parâmetro 3) Para os modelos 200/208/220/230/240 VAC, pode-se escolher a tensão de saída seguinte: 200: la tensão de saída é 200Vac 208: la tensão de saída é 208Vac 220: la tensão de saída é...
  • Page 133 parâmetro 3 é: a partir de 3V a 12V da tensão nominal. LLS: Baixa perda de tensão no modo ECO no parâmetro 2 Para modelos 200/208/220/230/240 Vac, a gama de ajuste no parâmetro 3 é: de -7V a -24V da tensão nominal. Para modelos 100/110/115/120/127 Vac, a gama de ajuste no parâmetro 3 é: -3V a -12V da tensão nominal.

  • Page 134: Descripção Do Modo De Operação

     10: Configuração das saídas gerais Interface Configuração Parâmetro 3: Fixa os limites do tempo de autonomia das tomadas para as cargas críticas. 0-999: ajusta o tempo de autonomia de 0 a 999 minutos para as saídas gerais em modo bateria. 0: Quando o valor é...
  • Page 135 Modo Espera Quando o SAI é apagado, não tira potência, mas também carrega a bateria 3-7. Código de erro Causa del fallo Nº error Icono Causa del fallo Nº error Icono Não há energia Tensão inverter baixo Tensão Entrada alto Curto inverter saída Tensão Entrada baixo Tensão bateria alto...

  • Page 136: Solução De Problemas

    4. Solução de problemas Se o aparelho não está funcionando corretamente, por favor, resolver o problema usando a tabela abaixo. Sintoma Causas Possíveis Remédio Sem indicação nem alarme, A entrada de alimentação Verifique se o cabo de mesmo se a energia está normal AC não está...
  • Page 137 Sintoma Causas Possíveis Remédio O erro indica o código 14, o ícone desligado Verifique os cabos e se os automaticamente devido a dispositivos conectados à piscando no display LCD um curto-circuito na saída saída do SAI está em curto. e o alarme suona continuamente do SAI.

  • Page 138: Especificações

    6. Especificações MODELO 1000 1500 2000 3000 CAPACIDADE* 1000 VA / 800 W 1500 VA / 1200 W 2000 VA / 1600 W 3000 VA / 2400 W ENTRADA 160VAC/140VAC/120VAC/110VAC± 5 % o Tensão transferência 80 VAC/70VAC/60VAC/50VAC ± 5 % baixo ( base em % da carga: 100% - 80 % / 80 % - 70 % / 70 - 60 % / 60 % - 0) Gama de...

Ce manuel est également adapté pour:

Vfi 1000r lcdVfi 1500 lcdVfi 1500r lcdVfi 2000 lcdVfi 2000r lcdVfi 3000 lcd ... Afficher tout

Table des Matières
