2.1) ANLEITUNGEN FÜR DIE INSTALLATION:
Die Installation des Getriebemotors unter genauer Befolgung aller im beigelegten Betriebshandbuch gelieferten Anleitungen
ausführen. Es wird betont, dass das Tor/Eingangstor unbedingt mit den dazu bestimmten mechanischen Endanschlägen des
Laufes ausgestattet werden muss, sowohl weil das von der prEN 12453, Punkt 5.2.1vorgesehen ist, als auch weil es für den
korrekten Betrieb der "Suche der Laufgrenzen" unbedingt notwendig ist.
Den Getriebemotor nicht installieren, falls die notwendigen "mechanischen Endanschläge des Laufes" nicht
vorher eingebaut worden sind "!
Die Form und Stärke dieser Endanschläge muss so sein, dass sie die Bewegung des Tors/Eingangstors unter allen Umständen
anhalten können; es sollte geprüft werden, dass das Erreichen des mechanischen Anschlagpunktes zu keinen
Gefahrensituationen führt und dass die minimalen Sicherheitsfreiräume immer eingehalten werden!
Mit besonderer Achtung sicherstellen, dass der mechanische Anschlag fähig ist, die gesamte, während der Bewegung des
Tors/Eingangstors gesammelte kinetische Energie ohne die geringste Verformung auszuhalten und aufzunehmen! (Wir erinnern
daran, dass ein 400 Kg schweres Tor/Eingangstor bei einer Geschwindigkeit von 12 m/Min. eine solche kinetische Energie
ansammelt, dass für das Anhalten eine Energie von 40 J, bzw. 40 N/m benötigt wird).
Alle vorgesehenen Steuerteile (Schlüsselwählschalter oder Druckknopftafeln) und Sicherheitsvorrichtungen (Notabstellung,
Photozellen, Sicherheitsleisten und Blinklichter) installieren. Dann die elektrischen Anschlüssen nach der folgenden
Beschreibung ausführen.

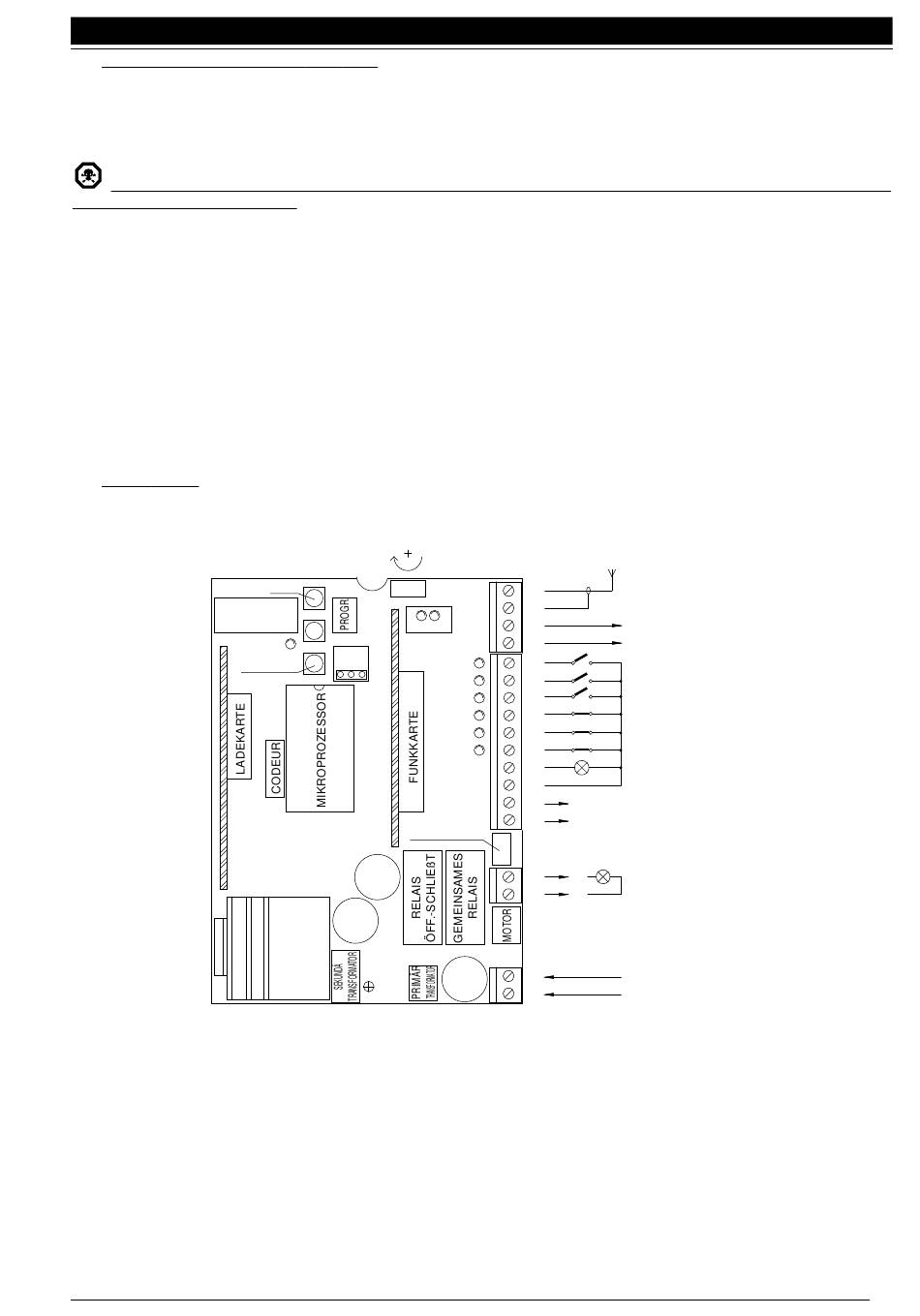

2.2) SCHALTPLAN:

Abb. 2
FUNKTIONEN
SCHLIEßT
MERKE:
Die Installation und die späteren Wartungsarbeiten dürfen nur von erfahrenem Fachpersonal unter voller Beachtung der von der
Richtlinie 89/392 (Maschinenrichtlinie) vorgesehenen Vorschriften, und insbesondere der EN 60204 (Elektrische Ausrüstung der
Maschinen) und unter Befolgung der besten fachwerklichen Anweisungen ausgeführt werden. Wer diese Arbeiten ausführt, haftet
für eventuell verursachte Schäden.
ÖFF.
KUPPL.
OK-ENCODER
<<>>
OK
-J8-
ÖFFNET TEILWEISE
1 2 3
ÖFFNET UHR
SCHRITTZ.
PHOTOZELLE2
PHOTOZELLE
ENTRIEGELUNG
SICHERUNG
315mAT
SICHERUNG
8 A
44
43
42
41
14
13
12
11
10
9
HALT
8
7
6 + (24v)
5 - (0 v)
4 +
-
3
SICHERUNG
2
3,15 A
1
Deutsch
ANTENNE
2. KANAL
FUNK
ÖFFNET TEILWEISE
ÖFFNET UHR
SCHRITTZ.
PHOTOZELLE2
PHOTOZELLE
HALT
KONTROLLAMPE T.O.
GEMEIN
24 V G.S.
MAX 200 mA
LUCY 24 V G.S.
MAX 25 W
230 V W.S.
50-60 Hz
