LP21/LP22
FR - Guide rapide
REMARQUE
Lire l'instruction de service
Vous trouverez des instructions détaillées et des informations exhaus-
tives dans l'instruction de service complète du produit. Ce document
est à votre disposition sur la page
Lire et conserver l'instruction
Lisez le document avant la première utilisation du produit et
conservez-le pour pouvoir le consulter plus tard !
Maintenance et réparations
Aucune maintenance ni entretien n'est nécessaire pour ce produit.
En cas de dysfonctionnements et de défauts, veuillez vous adresser
au vendeur ou au fabricant.
ATTENTION
Utilisation non conforme à la destination
Concernant l'appareil, les seules indications de garantie sont celles de
la version en vigueur au moment précis de l'achat. Le vendeur écarte
toute responsabilité de sa part en cas de réglage erroné ou
inapproprié de l'appareil, en mode manuel ou automatique, ainsi qu'en
cas d'utilisation inappropriée de l'appareil.
Réparations interdites
Les réparations ne peuvent être effectuées que par le fabricant. Tout
non-respect met la sécurité en danger et entraîne la nullité de la
garantie.
Sources de tension admises
L'alimentation en tension doit satisfaire aux exigences posées aux
petites tensions de protection (SELV, « Circuits électriques et sources
électriques de puissance limitée »).
Dispositifs de sécurité nécessaires
L'appareil ne doit pas être utilisé en tant que composant de sécurité au
sens de la Directive machines 2006/42/CE, du Règlement des produits
de construction 305/2011/UE ou d'autres dispositifs de sécurité. Dans
les installations présentant un certain degré de dangerosité, des
systèmes de sécurité supplémentaires sont obligatoires!
1 Aperçu général du produit
Composants du produit
Détecteur de circulation LP21/LP22
Borniers à fiches (1x alimentation, 1x circuits, 2x relais)
Instruction succincte
Tab. 1: Périmètre de livraison

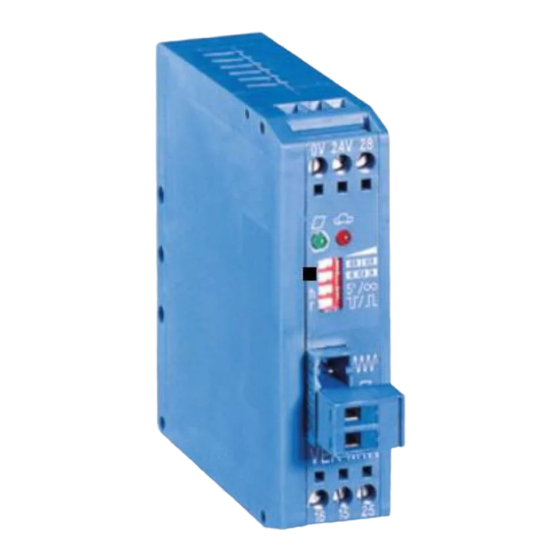

Fig. 1: Illustration du produit LP21/LP22
LP21/LP22 Guide Rapide 1.1 FR
:www.niceforyou.com
Indexer Composant
1 Bornier à fiches sortie 1:
• Relais 1 (jaune)
2 Bornier à fiches entrées des boucles (orange)
3 Touche de réinitialisation
4 Port USB
5 Commutateur DIP 2 (LP22)
6 LEDs canal de boucle 1 (rouge + bleu) LP21
LEDs canal de boucle 2 (rouge + bleu) LP22
7 Commutateur DIP 1
8 LEDs canal de boucle 1 (rouge + bleu) LP22
9 Bornier à fiches tension AC/DC (bleu)
10 Bornier à fiches sortie 2:
• Relais 2 (rouge)
11 Dispositif de montage pour rail DIN
Tab. 2: Liste des composants LP21/LP22
Caractéristiques techniques
Dimensions
Alimentation en tension (1x bleu)
Type de protection
Température de service admise
Humidité relative de l'air
Entrées de circuit (1x orange, 2 pôles (1 canal), 4 pôles (2 canaux))
• Plage d'inductance max.
• Plage d'inductance
recommandée
• Fréquence de travail
• Longueur de câble
d'alimentation max.
• Résistance interne max.
2x relais (1x jaune + 1x rouge)
Interrupteur de configuration 1
(toutes les variantes)
Interrupteur de configuration 2
(variantes 2 canaux)
LED (1x bleu et 1x rouge par canal de circuit)
Réinitialisation
Interface PC
Tab. 3: Caractéristiques techniques
1 | 4
22,5 x 79,0 x 81,0 mm (lxHxL,
sans bornes)
10 – 30 VDC / 10 – 26 VAC,
max. 2 W (SELV)
IP20
-37 – +70 °C
< 95 % (sans condensation)
20 – 700 µH (voir remarque 1)
100 – 300 µH
30 – 130 kHz
200 m
20 Ω (conduite d'alimentation
comprise)
max. 48 V (AC/DC), 2 A, 60 W,
125 VA (SELV)
min. 1 mA / 5 V
Interrupteur DIP 8 pôles
Interrupteur DIP 4 pôles
Bouton-poussoir
Port USB, type Mini-AB
