Configurations d'évent

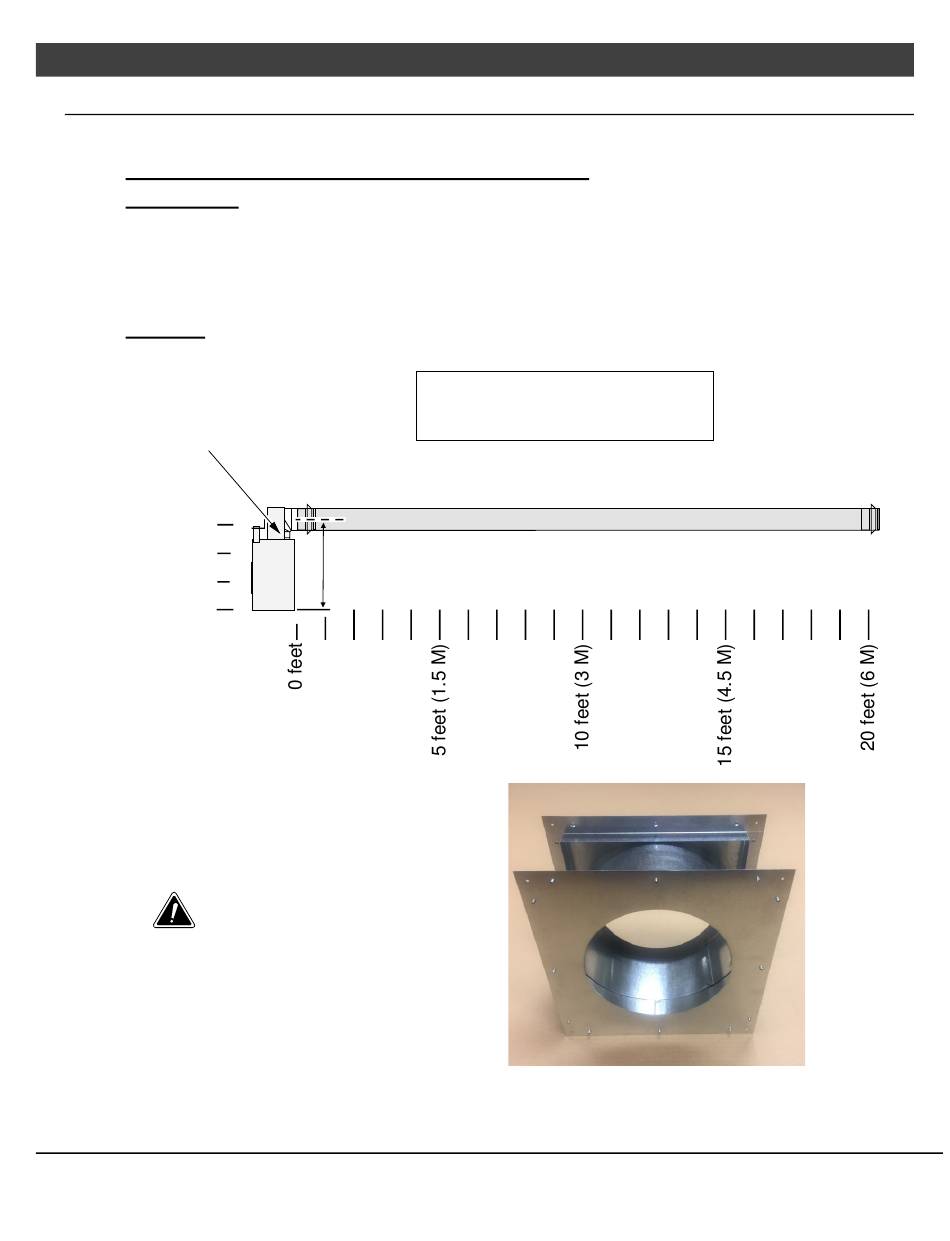

Configuration de ventilation minimale
Utilisez un conduit coaxial de 5 x 8 po de diamètre
REMARQUE: Utilisez l'ensemble de dé à coudre inclus lorsque vous passez à travers un
mur. (utiliser à l'avant et à l'arrière de la pénétration du mur). Voir l'image ci-dessous.
La terminaison doit tomber dans la zone ombrée indiquée dans le tableau. Utilisez les
positions de restricteur indiquées.
Un coude de 45 ° peut être utilisé sur la course horizontale.
ASTUCE: Utiliser le kit de ventilation minimum "H" (96200332) de Travis Industries (un
évent supplémentaire peut être nécessaire).
Coude à 90 degrés
90 Deg. Elbow
directement sur le foyer
Directly on Fireplace
3 feet (0.915m)
0 feet
IDB0
Utilisez le dé à coudre mural inclus
pour pénétrer dans un mur. Part
#96200101
© Travis Industries
Installation
(for qualified installers only)
Restricteur d'échappement # 1 (Stock)
Exhaust Restrictor # 1 (stock)
Diffuseur fermé (stock)
Diffuser Closed (stock)
Max. 20' (6M) Horizontal Section(s)
Approx. 43-3/8"
(1102mm)
10/20/21 – 1512-FR
Sections horizontales
PB 24 CF MV/GSB2 Install
27
