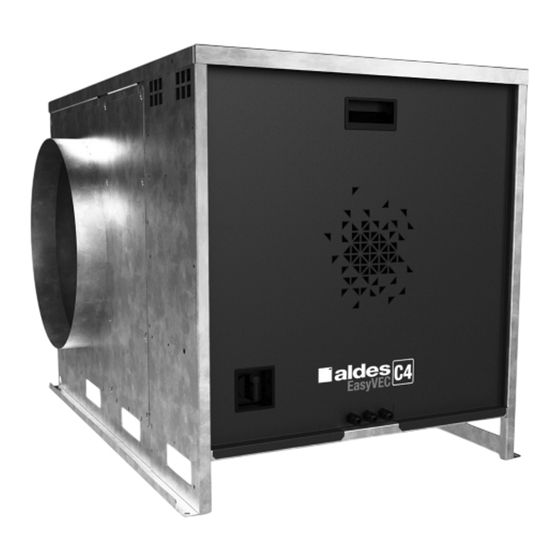

aldes EasyVEC C4 Notice D'installation
Masquer les pouces
Voir aussi pour EasyVEC C4:
- Notice d'installation (36 pages) ,
- Notice d'installation (36 pages)
Manuels Connexes pour aldes EasyVEC C4
Sommaire des Matières pour aldes EasyVEC C4
- Page 1 Notice d’installation Installation instructions Installationsanleitung Montagehandleiding Instrucción de utilización EasyVEC ® Manuale di installazione www.aldes.com...
- Page 2 Referenzdokumente • Bijbehorende referentie documenten • Documentos de referencia asociados • Documenti di riferimento associati Documents / Documents / Dokumente / Documenten / Documentos / Documenti Aldes.com ✔ Guide de démarrage rapide / Quick Start Guide / Kurzanleitung / Snelstartgids / Guía de arranque rápido / Sauf Guida per l’avvio rapido...
- Page 3 1.2. Schéma de principe • Layout diagram • Schaltplan • Blokschema • Esquema de principio • Schema generale Local technique 1.3. Vue éclatée • Exploded view • Explosionszeichnung • Explosietekening • Vista despiezada • Vista esplosa Panneau d’accès Access panel Abdeckplatte Toegangspaneel Panel de acceso...
- Page 4 1.4. Encombrement • Dimensions • Abmessungen • Afmetingen • Dimensiones generales • Ingombri EasyVEC ® (Vue de dessus / Top View / Aufsicht / Bovenaanzicht / Vista superior / Vista dall’alto) EasyVEC P (mm) L (mm) H (mm) Ø (mm) D (mm) E (mm) F (mm)
- Page 5 2. DESCRIPTION GÉNERALE • GENERAL DESCRIPTION • ALLGEMEINE BESCHREIBUNG • ALGEMENE BESCHRIJVING • DESCRIPCIÓN GENERAL • DESCRIZIONE GENERALE 2.1. Déchargement • Unloading • Entladen • Uitladen • Descarga • Scarico 4.83 Torx * Télécommande disponible sur micro-watt et micro-watt+...
- Page 6 3. PRÉCONISATIONS AVANT MONTAGE • RECOMMENDATIONS PRIOR TO ASSEMBLY • EMPFEHLUNG VOR MONTAGE • MONTAGEVOORSCHRIFTEN • RECOMENDACIONES ANTES DEL MONTAJE • RACCOMANDAZIONI PRIMA DEL MONTAGGIO EasyVEC ® Vue de dessus / Top view Modèle / Model (mm) EasyVEC C4 4000 ®...
- Page 7 4. MONTAGE • ASSEMBLY • EINBAU • MONTAGE • MONTAJE • MONTAGGIO 4.1. Consignes de sécurité • Safety instructions • Sicherheitshinweise • Veiligheidsinstructies • Consignas de seguridad • Istruzioni di sicurezza EasyVEC ®...
- Page 8 4.2. Raccordements aérauliques • Air duct connections • Lufttechnische Anschlüsse • Aansluiting van luchtkanalen • Conexiones aeráulicas • Raccordi aeraulici EasyVEC C4 4000 à 12 000 ® Pour les caissons EasyVEC ® C4 à partir de 4000 m³/h, 2 arrangements sont disponibles permettant au total de réaliser 3 configurations sur site : - Arrangement 1 - EasyVEC C4 : 1 aspiration, 1 refoulement raccordé...
- Page 9 4.3. Raccordements électriques • Electrical connections • Elektroanschlüsse • Elektrische aansluitingen • Conexiones eléctricas • Connessioni elettriche EasyVEC ®...
-
Page 10: Messa In Servizio
5. MISE EN SERVICE • ACTIVATION • INBETRIEBNAHME • INBEDRIJFSTELLING • PUESTA EN SERVICIO • MESSA IN SERVIZIO 5.1. Opérations de mise en service • Activation operations • Inbetriebnahmearbeiten • Uit te voeren taken voor de ingebruikneming • Operaciones de puesta en servicio • Operazioni di messa in servizio Réglage EasyVEC C4 micro-watt et micro-watt +... - Page 11 EasyVEC ® 0-10 V N0 C NC BOOST 30 min Contact représenté en position défaut/hors tension PUSH Contact shown in default/de-energized position Kontakt in der Position Störung/Aus dargestellt Contact uitgebeeld in de storings-/spanningsloze stand Contacto representado en posición defecto/sin tensión Contatto presentato in posizione guasto/fuori tensione Modbus Modbus...
-
Page 12: Diagnostic Et Dépannage
5.2. Diagnostic et dépannage Si vous ne parvenez pas à éliminer vous-même le défaut à l’aide du tableau suivant : - [Version µW/µW+] Réinitialiser la télécommande en paramètres usine, voir notice XXX (télécommande) - Couper l’alimentation électrique. Patienter jusqu’à extinction des écrans. Remettre sous tension. - Si le problème persiste, relever la plaque signalétique du produit et contacter notre SAV. - Page 13 NOTES...
