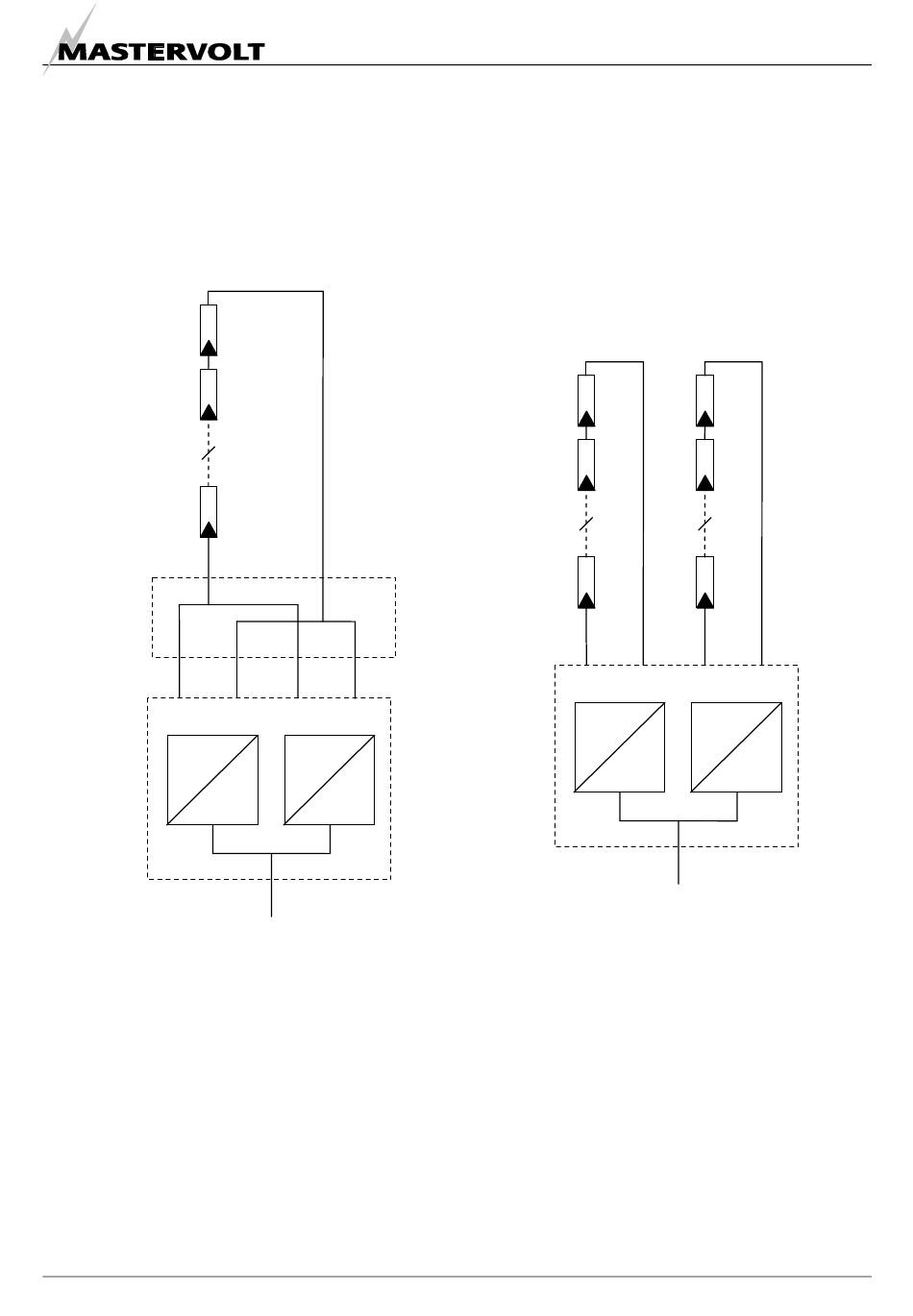

Connexion d'une seule branche (option)
Au cas où la capacité maximale de la puissance/du
courant total fourni de l'une des entrées Solar excéderait
3500W/15A, les entrées Solar 1 et 2 peuvent être
connectées en parallèle pour connecter une capacité
maximale de 7000Wp/30A. Dans ce cas, l'utilisation d'une
boîte de jonction externe est obligatoire (voir Figure 7).
Branche 1
(max. 7000Wp)
+
Boîte de
jonction
externe
+
"SOLAR 1"
DC
AC
Réseau CA
Figure 7
FR / Sunmaster XS6500 / Novembre 2007
–
–
–
+
"SOLAR 2"
DC
AC
3.8.2
Connexion de deux branches (standard)
Deux branches peuvent être directement connectées au
Sunmaster.
A noter que la puissance maximale connectée à chaque
entrée Solar ne doit pas excéder 3500W et que la
puissance d'entrée totale doit être distribuée de façon
égale, autant que possible, entre les deux entrées Solar
(voir Figure 8).
Branche 1
(max. 3500Wp)
–
+
"SOLAR 1"
DC
AC
Figure 8
AVANT TOUTE UTILISATION
Branche 2
(max. 3500Wp)
–
+
"SOLAR 2"
DC
AC
Réseau CA
