Proline Promass 80F, 83F
Endress+Hauser

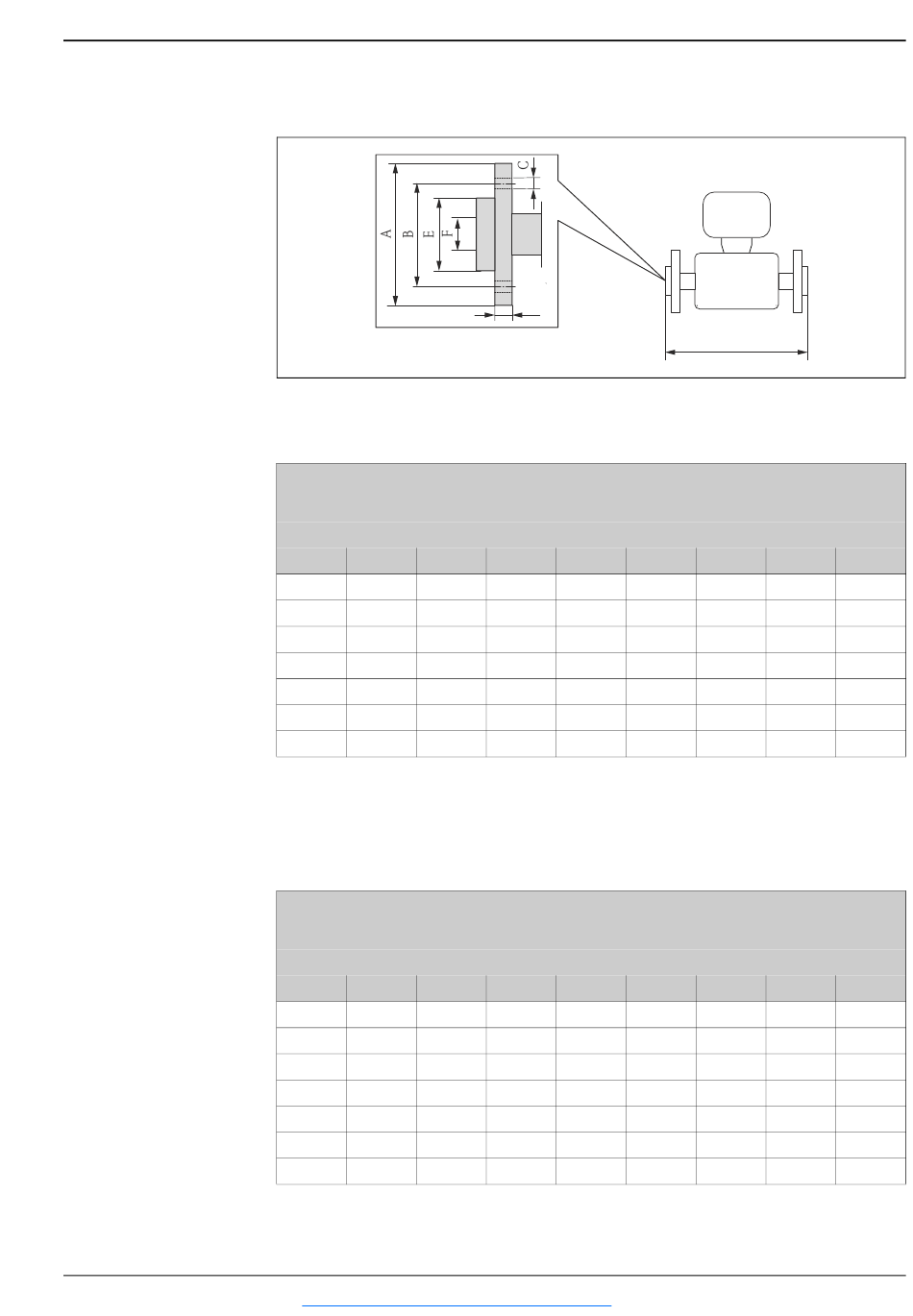

Bride tournante EN (DIN), ASME B16.5, JIS
Unité de mesure : mm (in)

Bride tournante EN (DIN)

Bride tournante selon EN 1092-1 (DIN 2501/DIN 2512N)
PN 40 : 1.4301 (F304) (caractéristique de commande "raccord process", option DAC) ;
pièces en contact avec le fluide : Alloy C22
Rugosité de surface (bride) : Ra 3,2...12,5 μm
DN A B
8 2) 95 65
15 95 65
25 115 85
40 150 110
50 165 125
80 200 160
100 235 190
1)
différence par rapport à la longueur hors tout de la bride à collerette à souder (caractéristique de commande
"raccord process", option D2C)
2)
DN 8 en standard avec brides DN 15
Toutes les dimensions en [mm]

Bride tournante ASME B16.6

Bride tournante selon ASME B16.5
Cl 150 : 1.4301 (F304) (caractéristique de commande "raccord process", option ADC) ;
pièces en contact avec le fluide : Alloy C22
Rugosité de surface (bride) : Ra 3,2...12,5 μm
DN A B
8 2) 88,9 60,5
15 88,9 60,5
25 108,0 79,2
40 127,0 98,6
50 152,4 120,7
80 190,5 152,4
100 228,6 190,5
1)
différence par rapport à la longueur hors tout de la bride à collerette à souder (caractéristique de commande
"raccord process", option AAC)
2)
DN 8 en standard avec brides DN 15
Toutes les dimensions en [mm]
Devis sous 24h à info@tecnoland.fr
D
C D E
4 × Ø14 14,5 45
4 × Ø14 14,5 45
4 × Ø14 16,5 68
4 × Ø18 21,0 88
4 × Ø18 23,0 102
8 × Ø18 29,0 138
8 × Ø22 34,0 162
C D E
4 × Ø15,7 15,0 35,1
4 × Ø15,7 15,0 35,1
4 × Ø15,7 16,0 50,8
4 × Ø15,7 15,9 73,2
4 × Ø19,1 19,0 91,9
8 × Ø19,1 22,3 127,0
8 × Ø19,1 26,0 157,2
+1,5 (+0.06)
L
-2,0 (-0.08)
A0022221
1)
F L L
diff
17,3 370,0 0
17,3 404,0 0
28,5 444,0 +4
41,3 560,0 +10
54,5 719,0 +4
82,5 848,0 +8
107,1 1132 +4
F L L 1)
diff
15,7 370,0 0
15,7 404,0 0
26,7 444,0 0
40,9 550,0 0
52,6 715,0 0
78,0 840,0 0
102,4 1128 0
