Proline Promass 80F, 83F
Endress+Hauser

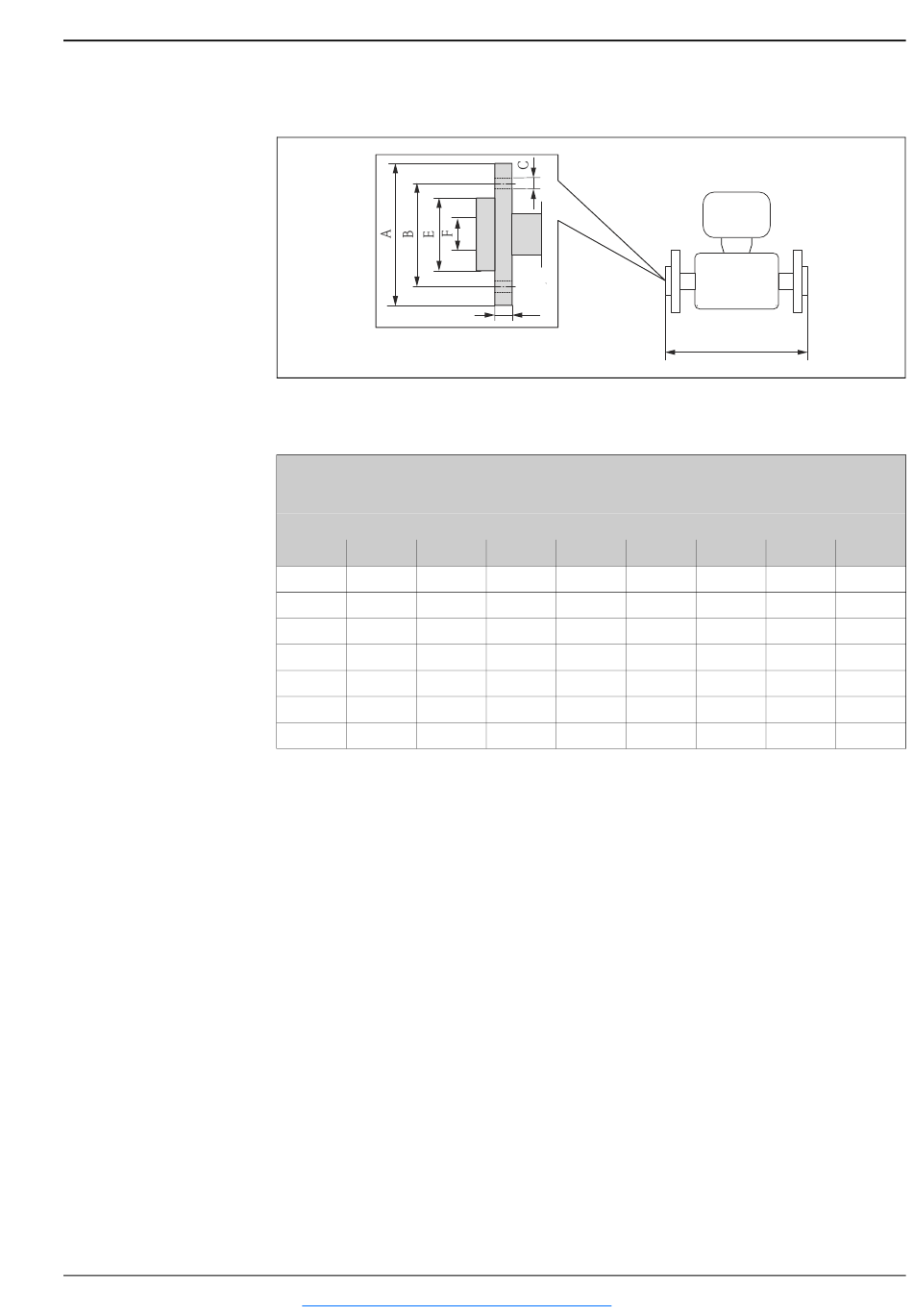

Bride tournante ASME B16.5
Unité de mesure : mm (in)
Bride tournante selon ASME B16.5
Cl 150 : 1.4301 (F304) (caractéristique de commande "raccord process", option ADC) ;
pièces en contact avec le fluide : Alloy C22
Rugosité de surface (bride) : Ra 125...492 μin
DN A B
2)
³⁄₈" 3,50 2,38
½" 3,50 2,38
1" 4,25 3,12
1½" 5,00 3,88
2" 6,00 4,75
3" 7,50 6,00
4" 9,00 7,50
1)
différence par rapport à la longueur hors tout de la bride à collerette à souder (caractéristique de commande
"raccord process", option AAC)
2)
DN ³⁄₈" en standard avec brides DN ½"
Toutes les dimensions en [in]
Devis sous 24h à info@tecnoland.fr
D
C D E
4 × Ø0,62 0,59 1,38
4 × Ø0,62 0,59 1,38
4 × Ø0,62 0,63 2,00
4 × Ø0,62 0,63 2,88
4 × Ø0,75 0,75 3,62
8 × Ø0,75 0,88 5,00
8 × Ø0,75 1,02 6,19
+1,5 (+0.06)
L
-2,0 (-0.08)
A0022221
1)
F L L
diff
0,62 14,57 0
0,62 15,91 0
1,05 17,32 0
1,61 21,65 0
2,07 28,15 0
3,07 33,07 0
4,03 44,41 0
