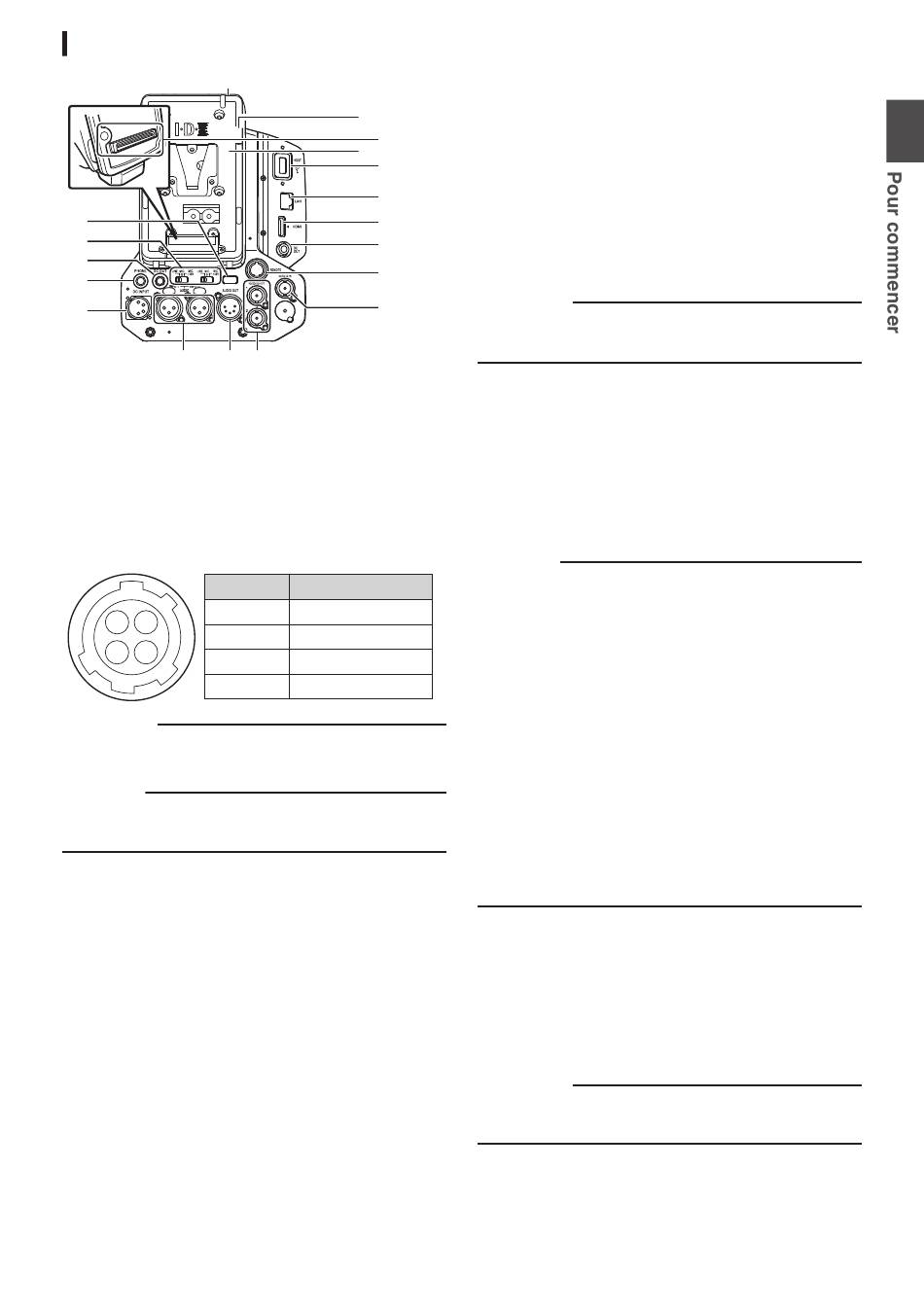

Borne arrière
R
A
B
C
D
E
F
G H
.
A Voyant témoin arrière (arrière)
(A P46 [Lampe témoin] )
(A P222 [Clignotement de la lampe témoin] )
B Sélecteur [AUDIO INPUT1/2]
(A P69 [Enregistrement audio] )
C Borne [DC OUT] (arrière)
Fournit l'alimentation pour un récepteur sans fil
connecté en externe.
Numéro PIN
4
1
3
2
.
Remarque :
Les configuration des broches pour C et K sont
0
identiques.
Attention :
Ne pas connecter un périphérique autre qu'un
0
récepteur sans fil externe.
D [PHONE] Terminal (Φ3,5 mm)
(A P181 [Connexion du casque] )
E Borne [DC INPUT]
Borne d'entrée pour alimentation de 12 V DC.
Permet de connecter un adaptateur secteur
vendu séparément.
(A P33 [Utiliser l'alimentation AC (entrée en
DC)] )
F Borne [AUDIO INPUT1/2] (XLR 3 broches)
G Borne [AUDIO OUT] (XLR 5 broches)
Émet les signaux audio de AUDIO CH1/CH2 ou
CH3/CH4.
Les signaux audio sont émis en fonction du
réglage de [A/V Set] B [Audio Set] B [AUDIO
OUT Ch.].
Q
P
O
N
M
L
K
J
I
Nom du signal
1
UNREG GND
2
NC
NC
3
4
UNREG +12V
H Borne [HD/SD SDI OUT1/2]
(A P179 [Connexion de l'écran externe] )
I Borne [HD/SD SDI IN]
(A P182 [Entrée de signaux de
synchronisation externes (verrouilleur de
synchronisation)] )
J Borne [REMOTE]
(A P180 [Connexion d'une télécommande] )
K Borne (LAN) [DC OUT]
Fournit l'alimentation à des appareils tels qu'un
routeur mobile connecté à la borne [LAN].
Remarque :
Les configuration des broches pour C et K sont
0
identiques.
L [HDMI] Borne de sortie
(A P179 [Connexion de l'écran externe] )
M Borne [LAN]
Pour la connexion du câble LAN.
N [HOST] Borne hôte USB
Pour connecter un adaptateur USB selon
l'objectif souhaité lorsque vous connectez
l'unité à un réseau.
Attention :
Lorsque [System] B [Record Set] B [Record
0
Format] B [System] est configuré pour "High-
Speed"2, le réseau ne peut pas être utilisé
via un LAN u v sans fil ou la borne [HOST]
(USB). Dans ce cas, configurez de la manière
suivante.
Réglez [Network] B [Connection Setup] B
0
[USB/Int. WLAN] sur "Off". u v
Déconnectez l'adaptateur réseau USB
0
Notez cependant que le fonctionnement est
interrompu d'urgence et l'alimentation est
coupée si les étapes ci-dessus ne sont pas
exécutées.
Les données des fichiers peuvent être
endommagées si c'est le cas lorsque
l'enregistrement est en cours.
O Dossier de chargement de la batterie
La forme varie entre les modèles U et E.
* Le modèle E est utilisé ici dans l'illustration.
(A P34 [Utiliser un bloc-batterie] )
P Borne d'unité d'extension
Borne permettant de connecter un FS-790
(vendu séparément) ou d'autres unités.
Remarque :
Retirez le dossier de chargement de la batterie
0
lorsque vous utilisez cette borne.
Q Borne D-TAP (IDX)v x
R Borne D-TAP (Anton/Bauer)u w
