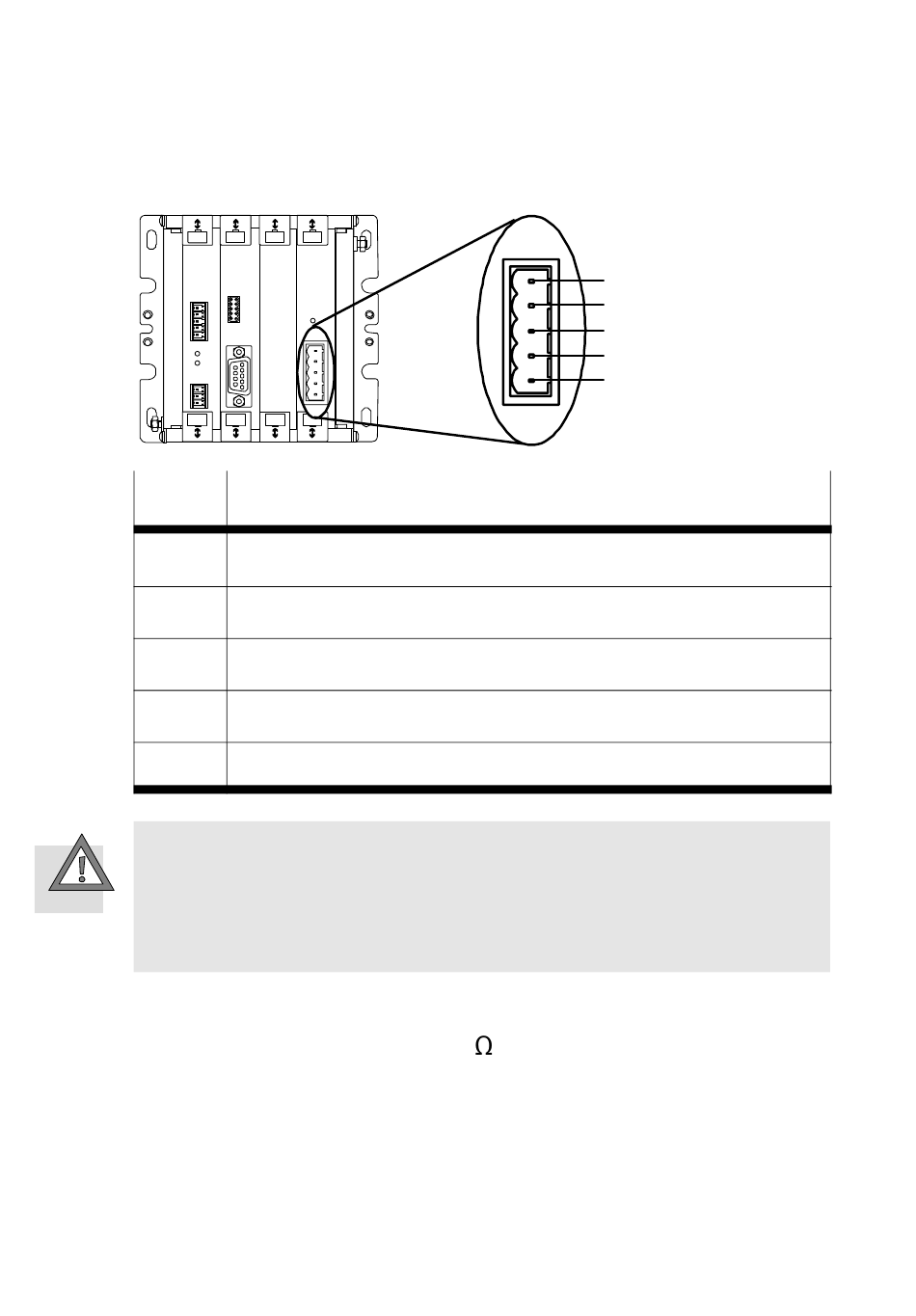

Stift
1
2
3
4
5
Försiktigt
S Beakta polariteten vid anslutning av dataledningar
och spänningsmatningsledningar.
S Anslut skärmen.
Om SPC200 befinner sig vid fältbussens ände ska ett
termineringsmotstånd (120 , 0,25 watt) installeras
mellan fältbusskontaktens ledare data + (stift 4) och data −
(stift 2).
68
Beskrivning
0 V spänningsmatning till bussen (CAN_GND)
Data − (CAN_L)
Skärm (CAN_SHLD)
Data + (CAN_H)
DC +24 V spänningsmatning till bussen (CAN_V+)
Stift
1
2
3
4
5
Festo SPC200−COM−DN2 0602a Svenska
