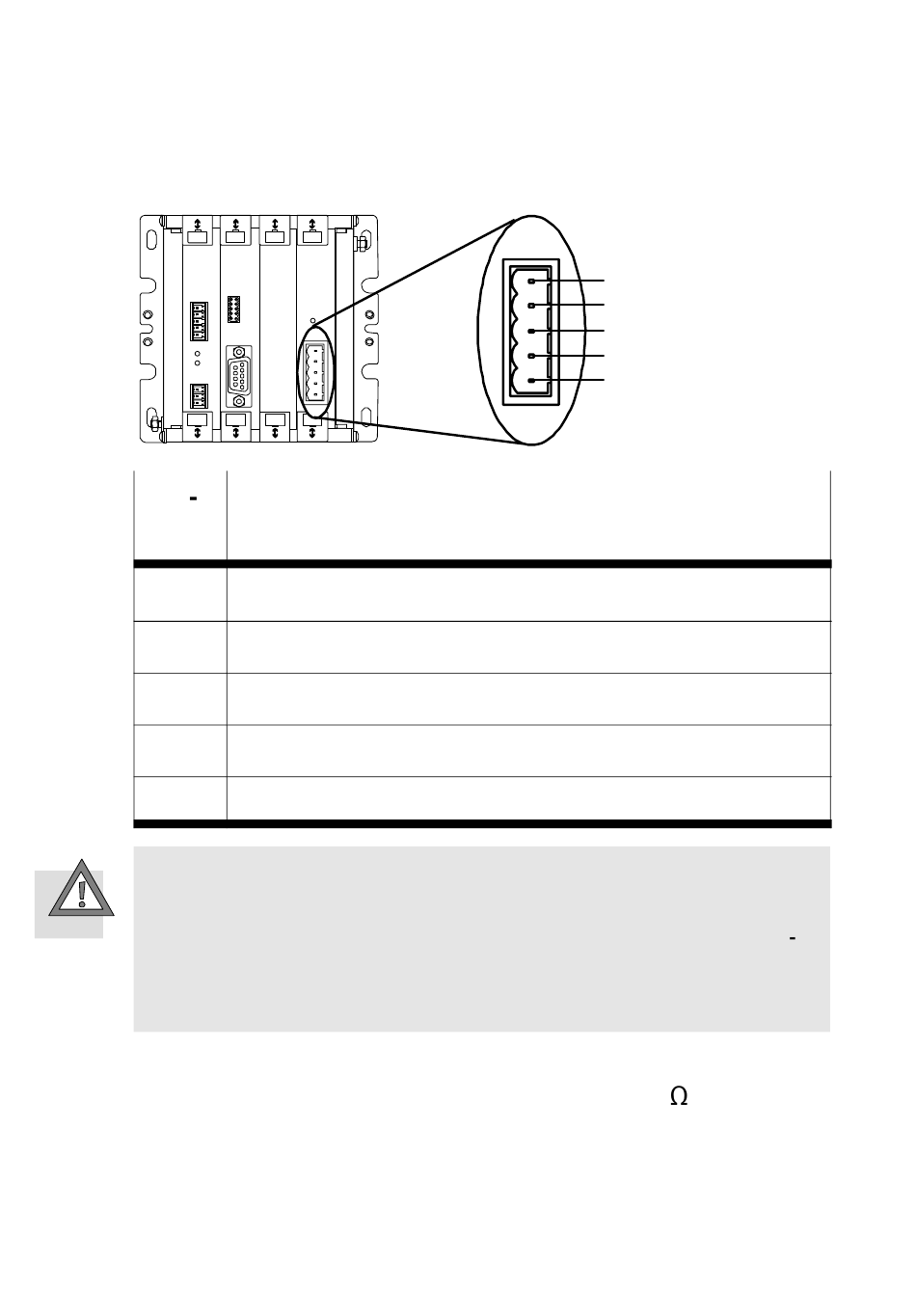

Festo SPC200-COM-DN2 Guide Rapide page 44

Bro
che
1
2
3
4
5
Attention
S Respecter la polarité lors de la connexion de la ligne
de transmission des données et les câbles d'alimen
tation.
S Raccorder le blindage.
Si le SPC200 se trouve à l'extrémité du bus de terrain,
installer une résistance de terminaison (120 , 0,25 watts)
entre les fils Données + (broche 4) et Données − (broche 2)
du connecteur de bus de terrain.
44
Description
Alimentation du bus 0 V (CAN_GND)
Données − (CAN_L)
Blindage (CAN_SHLD)
Données + (CAN_H)
Alimentation du bus +24 V CC (CAN_V+)
Broche
1
2
3
4
5
Festo SPC200−COM−DN2 0602a Français
