MANUEL
FRANÇAIS

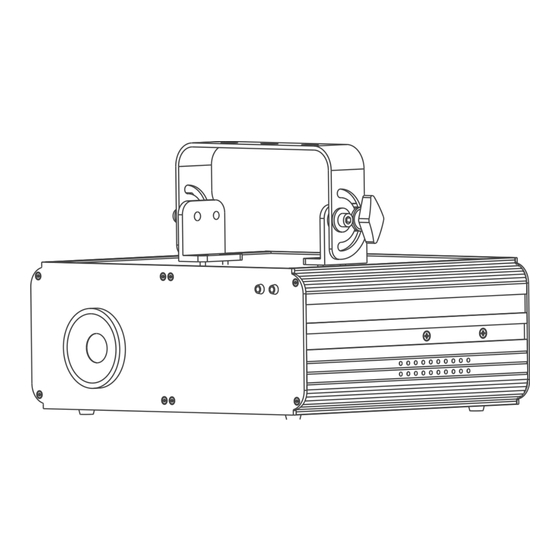

Galactic FX RGB-620
V1
Code commande : 51339
Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Pays-Bas

Publicité

Table des Matières
loading

Sommaire des Matières pour SHOWTEC Galactic FX RGB-620

  • Page 1 MANUEL FRANÇAIS Galactic FX RGB-620 Code commande : 51339 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Pays-Bas...
  • Page 2: Table Des Matières

    Galactic FX RGB-620 Table des matières Avertissement ..................................2 Instructions pour le déballage ........................... 2 Consignes de sécurité ..............................3 Conditions d’utilisation ..............................5 Norme de sécurité pour un laser de classe 4 ......................5 Fixation .................................... 7 Branchement au secteur ............................8 Instructions de retour ..............................
  • Page 3: Avertissement

    Galactic FX RGB-620 Avertissement Instructions pour le déballage Dès réception de ce produit, veuillez déballer le carton avec précaution et en vérifier le contenu pour vous assurer de la présence et du bon état de toutes les pièces. Si une pièce a été endommagée lors du transport ou que le carton lui-même porte des signes de mauvaise manipulation, informez-en aussitôt le...
  • Page 4: Consignes De Sécurité

    Galactic FX RGB-620 Consignes de sécurité Toute personne impliquée dans l’installation, le fonctionnement et l’entretien de cet appareil doit : ● être qualifiée ; ● suivre les consignes de ce manuel. Avant la première mise en marche de votre appareil, assurez-vous qu’aucun dommage n’a été causé...
  • Page 5 Laissez l’appareil hors tension et à température ambiante. • Si votre produit Showtec ne fonctionne pas correctement, veuillez cesser de l’utiliser immédiatement. Emballez-le correctement (de préférence dans son emballage d’origine) et renvoyez-le à votre revendeur Showtec pour révision.
  • Page 6: Conditions D'utilisation

    Galactic FX RGB-620 Conditions d’utilisation ● Cet appareil ne doit pas être utilisé en permanence. Des pauses régulières vous permettront de le faire fonctionner pendant une longue période sans problèmes. ● La distance minimum entre la sortie lumineuse et la surface illuminée doit être d’au moins 1 mètre.
  • Page 7 Galactic FX RGB-620 Classification de produit et identification de l’étiquette de fabrication Classification du laser Classe 4 Refroidissement TE et ventilateur de refroidissement Matériau actif laser longueur d'onde 450 nm / Bleu (DPSS) ; > 390mW longueur d'onde 532 nm / Vert (DPSS) ; > 110mW longueur d'onde 638 nm / Rouge (diode laser) ;...
  • Page 8: Fixation

    Galactic FX RGB-620 Selon les règlements de la FDA, vous devez utiliser cet appareil de la manière décrite dans le schéma de gauche. Fixation Veuillez suivre les directives européennes et nationales concernant la fixation, l’assemblage de structures et autres problèmes de sécurité.
  • Page 9: Branchement Au Secteur

    Galactic FX RGB-620 Branchement au secteur Branchez la fiche d’alimentation de l’appareil au secteur. Veillez à toujours connecter le bon câble de couleur à l’endroit approprié. International Câble UE Câble Royaume- Câble USA Broche MARRON ROUGE JAUNE / CUIVRE PHASE...
  • Page 10: Description De L'appareil

    Galactic FX RGB-620 Description de l’appareil Caractéristiques Le Galactic FS RGB-620 Showtec est un laser avec une grande puissance en sortie et des effets d’excellente qualité. ● Entrée d’alimentation : 100 - 240 V C.A., 60 / 50 Hz ●...
  • Page 11: Panneau Arrière

    Galactic FX RGB-620 Panneau arrière Schéma 02 06) Ventilateur de refroidissement 07) Œillet de sécurité 08) Entrée ILDA 09) Throughput ILDA 10) Affichage LED + boutons de commande 11) Microphone intégré 12) Connecteur de signal DMX 3 broches (Entrée) 13) Connexion de mise à la terre 14) Connecteur de signal DMX 3 broches (Sortie) 15) Connecteur d'alimentation IEC 100 - 240 V C.A.
  • Page 12 Galactic FX RGB-620 La fiche de verrouillage / fiche distante et les clés de sécurité sont incluses dans le boîtier. Le verrouillage, de type « inclus dans le boîtier », est le successeur du verrouillage à distance optionnel (51316). Il convient de garder ces éléments avec le laser Galactic !!! Les précautions de sécurité...
  • Page 13: Modes De Contrôle

    Galactic FX RGB-620 Modes de contrôle 4 modes sont disponibles : Programmes intégrés (autonomes) Contrôle sonore Maître / esclave DMX-512 (19CH) Un Galactic (autonome) 01) Fixez l’effet lumineux sur la structure. Laissez au moins 0,5 mètre sur tous les côtés pour une bonne circulation d’air.
  • Page 14: Plusieurs Galactics (Contrôle Dmx)

    Galactic FX RGB-620 Plusieurs Galactics (contrôle DMX) 01) Fixez l’effet lumineux sur la structure. Laissez au moins 1 mètre sur tous les côtés pour une bonne circulation d’air. 02) Utilisez toujours un câble de sécurité (code commande 70140 / 70141).
  • Page 15: Connexion De L'appareil

    Galactic FX RGB-620 Connexion de l’appareil Vous allez avoir besoin d’un câble data série pour faire fonctionner l’éclairage d’un ou de plusieurs appareils, si vous utilisez une console de contrôle DMX-512, ou pour synchroniser l’éclairage d’au moins deux appareils, s’ils sont configurés en mode maître / esclave. Le nombre combiné de canaux requis par tous les appareils sur un câble data série détermine le nombre d’appareils que ce câble peut prendre...
  • Page 16: Panneau De Contrôle

    Galactic FX RGB-620 Panneau de contrôle A) Affichage LED Bouton FUNC C) Bouton UP (défilement vers le haut) D) Bouton DOWN (défilement vers le bas) Bouton ENTER Schéma 05 Mode de contrôle Les appareils adressés individuellement sur un câble et connectés à la console de contrôle Les appareils répondent au signal DMX du contrôleur.
  • Page 17: Vue D'ensemble

    Galactic FX RGB-620 Vue d’ensemble Code commande : 51339...
  • Page 18: Options Du Menu Principal

    Galactic FX RGB-620 Options du menu principal Effets automatiques et contrôle sonore intégrés Sensibilité au son Mode DMX Mode maître / esclave Mode d'inversion horizontal Vous pouvez modifier seulement certains réglages lorsque l’affichage clignote. Si vous ne parvenez pas à modifier une valeur, appuyez une fois sur le bouton FUNC et modifiez ensuite la valeur.
  • Page 19: Mode D'inversion Horizontal/Miroir

    Galactic FX RGB-620 5. Mode d'inversion horizontal/miroir Dans ce menu, vous pouvez choisir la manière dont votre show laser sera affiché. 01) Appuyez sur le bouton FUNC jusqu'à ce que l'un des noms suivants apparaisse à l'écran : Horizontal Flip (inversion horizontale)
  • Page 20: Canaux Dmx

    Galactic FX RGB-620 Canaux DMX 19 canaux Canal 1 – Modes de commande Les canaux 2 - 19 ne peuvent fonctionner que lorsque le canal 1 est paramétré entre 245 et 254. 0 - 18 Laser éteint 19 - 36...
  • Page 21 Galactic FX RGB-620 Canal 6 – zoom 0 - 127 Ajustement progressif du zoom arrière 128 - 169 Zoom arrière 170 - 209 Zoom avant 210 - 255 Zoom avant et zoom arrière Canal 7 – vitesse du zoom 0 - 255 De lent à...
  • Page 22: Motifs

    Galactic FX RGB-620 Canal 19 – Choix d'effet 0 - 31 Effet 3D 32 - 63 Effet à faisceau lumineux 64 - 95 Effet Lumia 96 - 127 Effet à faisceau lumineux 128 - 159 Effet 2D 160 - 191 Effet à...
  • Page 23: Entretien

    Galactic FX RGB-620 Entretien Le Showtec Galactic ne requiert presque aucune maintenance. Cependant, vous devez veiller à la propreté de l’unité. Si tel n’est pas le cas, la luminosité de l’appareil pourrait être réduite de manière significative. Débranchez l’alimentation électrique puis nettoyez le couvercle à l’aide d’un chiffon humide. Nettoyez le verre frontal avec un nettoyant vitres et un chiffon doux.
  • Page 24 Galactic FX RGB-620 Problème Cause(s) probable(s) Solution(s) Un ou plusieurs L’alimentation est défectueuse. ● Vérifiez si l’appareil est allumé et les appareils ne câbles correctement branchés. fonctionnent pas Le fusible principal a grillé. ● Remplacez le fusible. Les appareils se La console de contrôle n’est pas...
  • Page 25: Spécifications Du Produit

    Galactic FX RGB-620 Spécifications du produit Modèle : Galactic FX RGB-620 Tension d’entrée : 100 - 240 V C.A., 60 / 50 Hz Puissance continue : 30 Watts Fusible : 1,6 AL/250 V Dimensions : 290 x 260 x 205 mm (l x L x H)
  • Page 26: Dimensions

    Galactic FX RGB-620 Dimensions Code commande : 51339...
  • Page 27 Galactic FX RGB-620 Code commande : 51339...
  • Page 28 ©2015 Showtec...
