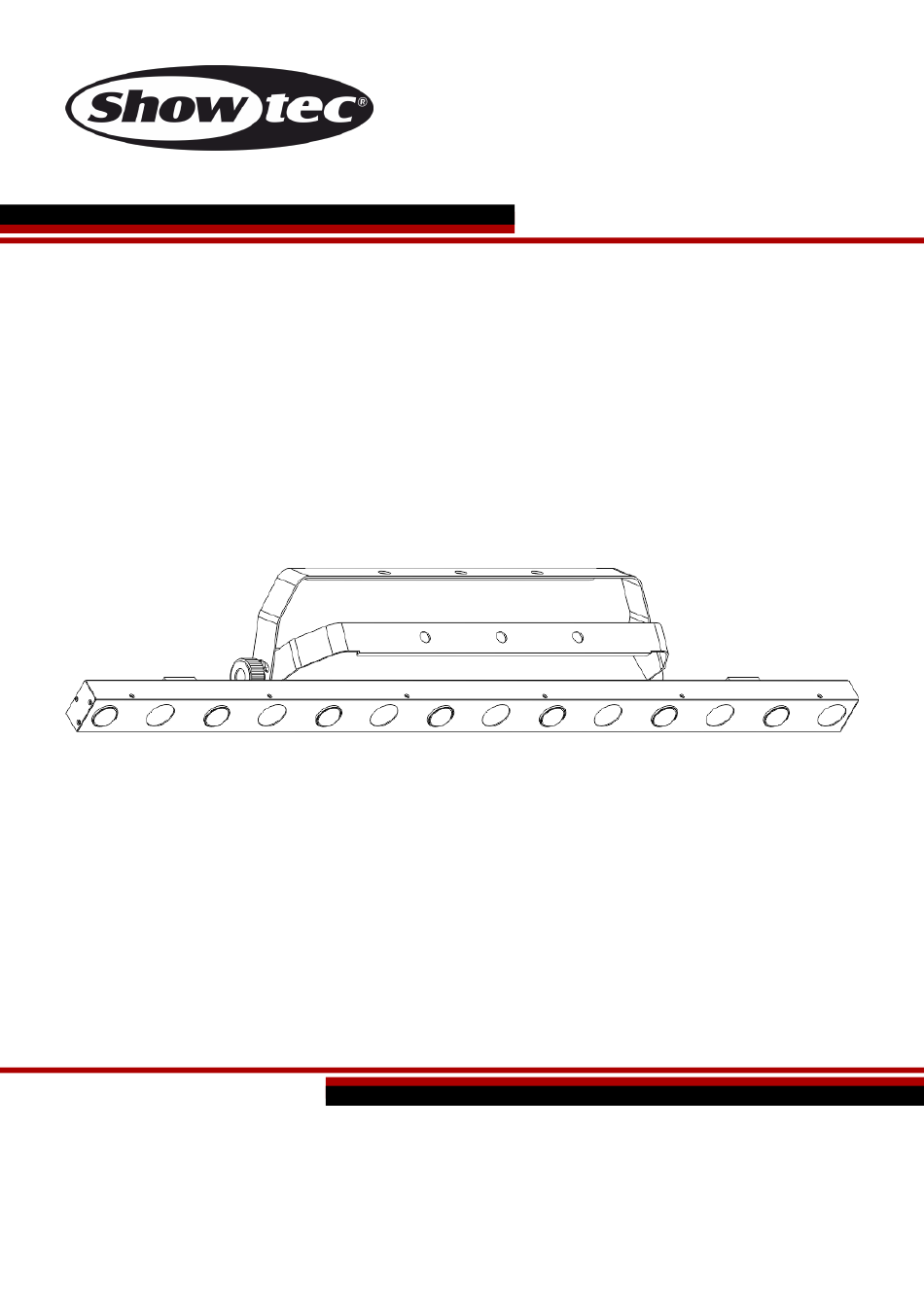

- Page 1 MANUEL D’UTILISATEUR FRANÇAIS Maniac FX 7 Code commande : 41307 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Pays-Bas...
-
Page 2: Table Des Matières
Maniac FX 7 Table des matières Avertissement ..................................2 Consignes de sécurité..............................2 Conditions d’utilisation ..............................4 Fixation .................................... 4 Branchement sur la prise secteur ..........................5 Instructions de renvoi ..............................6 Réclamations ................................. 6 Description de l’appareil ..............................7 Vue de la partie avant .............................. -
Page 3: Avertissement
Si un appareil doit être renvoyé à l’usine, il est important de le remettre dans sa boîte et son emballage d’origine. Le contenu expédié comprend : ● Showtec Maniac FX 7 ● Câble d’alimentation professionnel vers Schuko de 1,5 m ●... - Page 4 Maniac FX 7 Cet appareil ne contient aucune pièce susceptible d’être réparée par l’utilisateur. S’adresser exclusivement à des techniciens qualifiés pour l’entretien. IMPORTANT : Le fabricant ne sera en aucun cas tenu responsable des dommages causés par le non-respect de ce manuel ni par toutes modifications interdites de l’appareil.
-
Page 5: Conditions D'utilisation
Maniac FX 7 ● Si votre produit Showtec ne fonctionne pas correctement, veuillez cesser de l’utiliser immédiatement. Emballez-le correctement (de préférence dans son emballage d’origine) et renvoyez-le à votre revendeur Showtec pour révision. ● À l’usage des adultes seulement. L’appareil doit être installé hors de portée des enfants. Ne laissez jamais l’appareil fonctionner sans surveillance. -
Page 6: Branchement Sur La Prise Secteur
Le Maniac FX 7 peut aussi être placé sur une surface au sol dégagée. Ouvrez à 90º les deux supports de montage pour faire en sorte que l’appareil soit stable, puis placez-le sur le sol. Tournez la barre à l’angle souhaité... -
Page 7: Instructions De Renvoi
Maniac FX 7 Instructions de renvoi S’acquitter de l’affranchissement postal de la marchandise renvoyée avant de l’expédier et utiliser les matériaux d’emballage d’origine ; aucun timbre de retour prépayé ne sera fourni. Étiqueter clairement l’emballage à l’aide du numéro d’autorisation de renvoi (RMA – Return Authorization Number). -
Page 8: Description De L'appareil

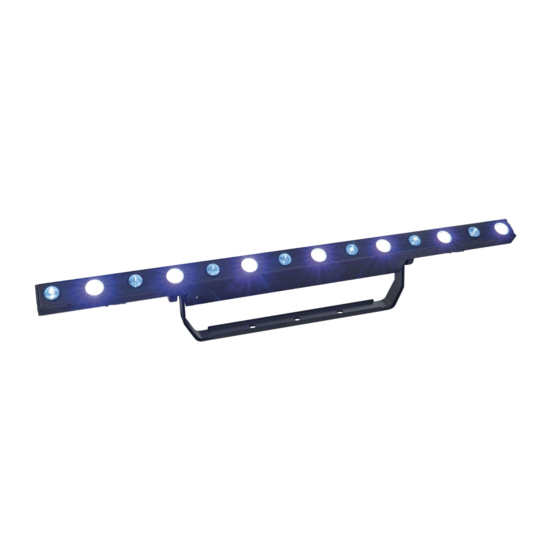

Caractéristiques Le Showtec Maniac FX 7 est un projecteur 2-en-1 doté d’un effet Wash généré par 7 LEDs RGB puissantes de 7 W avec contrôle des pixels et un angle de faisceau de 40°, d’un faisceau généré par 7 LEDs blanc froid de 3 W avec un angle de faisceau de 2°. -
Page 9: Vue De La Partie Avant
Maniac FX 7 Vue de la partie avant Schéma 1 01) 2 supports de montage avec vis de réglage 02) 7 LEDs RGB de 7 W haute puissance (effet Wash) 03) 7 LEDs blanc chaud de 3 W (effet faisceau) Vue de la partie arrière... -
Page 10: Installation
04) Lorsque le Maniac n’est pas connecté par un câble DMX, il fonctionne en tant qu’appareil autonome. 05) Allumez la musique. Si le Maniac FX 7 est réglé sur le contrôle sonore, il réagit au rythme de la musique. 06) Veuillez consulter les pages 14 -15 pour en savoir plus sur les programmes intégrés, le contrôle sonore et le mode manuel. -
Page 11: Plusieurs Maniac (Mode Dmx512)
Maniac FX 7 Schéma 3 Plusieurs Maniac (mode DMX512) 01) Fixez l’effet lumineux à une structure solide ou posez-le sur le sol. Laissez au moins 0,8 mètre sur tous les côtés pour que l’air circule comme il faut. 02) Utilisez toujours un câble de sécurité (code de produit 70140 / 70141). -
Page 12: Connexion De L'appareil
Maniac FX 7 Connexion de l’appareil Vous allez avoir besoin d’une ligne de données sérielle pour générer des shows lumineux, que ce soit pour contrôler un ou plusieurs appareils par le biais d’une console DMX-512 ou pour synchroniser des shows basés sur au moins deux appareils configurés préalablement en mode maître / esclave Le nombre combiné... -
Page 13: Panneau De Commande
Maniac FX 7 Le Maniac FX 7 peut être utilisé avec une console de contrôle en mode contrôle ou sans console en mode autonome. Panneau de commande A) Écran LED B) Bouton Enter C) Bouton Up D) Bouton Down E) Bouton Mode Schéma 5... -
Page 14: Vue D'ensemble
Maniac FX 7 Vue d’ensemble Code commande : 41307... -
Page 15: Options Du Menu Principal
Maniac FX 7 Options du menu principal Lorsqu’il s’allume, l’écran affiche la version actuelle du micrologiciel . Après 2 secondes, l’écran affiche le mode de fonctionnement ou l’adresse DMX en cours d’utilisation, si l’appareil est connecté à une console de contrôle DMX : ●... -
Page 16: Mode De Contrôle Sonore
Maniac FX 7 2. Mode de contrôle sonore Ce menu vous permet d’activer le contrôle sonore. 01) Appuyez sur le bouton Mode pour naviguer dans le menu principal jusqu’à ce que l’écran affiche 02) Appuyez sur le bouton Enter pour ouvrir le menu. -
Page 17: Réglages Dmx
Maniac FX 7 4. Réglages DMX Ce menu vous permet de régler l’adresse DMX de l’appareil et de sélectionner un mode de canal DMX. 01) Appuyez sur le bouton Mode pour naviguer dans le menu principal jusqu’à ce que l’écran affiche 02) Appuyez sur le bouton Enter pour confirmer l’a sélection. -
Page 18: Canaux Dmx
Maniac FX 7 ● Une fois dans le sous-menu , appuyez sur le bouton Enter pour confirmer la restauration des paramètres d’usine par défaut. L’écran affiche la version actuelle du micrologiciel pendant 3 secondes : . L’appareil revient au programme automatique intégré et l’écran affiche... -
Page 19: Canaux
Maniac FX 7 Canal 2 – LEDs de l’effet Wash des programmes intégrés le canal 1 doit être réglé sur une valeur comprise entre 70 et 99 0 - 24 Programme 1 25 - 49 Programme 2 50 - 74... -
Page 20: Canaux
Maniac FX 7 Canal 5 – LEDs de l’effet Wash du variateur d’intensité – bleues 0 - 255 Réglage graduel de la luminosité, d’intensité faible à élevée (0 - 100 %). Canal 6 – stroboscope de l’effet Wash les canaux 3, 4 et/ou 5 doivent être ouverts... -
Page 21: Canaux
Maniac FX 7 12 canaux Canal 1 – faisceau 1 le canal 8 doit être ouvert 0 - 255 Réglage graduel de la luminosité, d’intensité faible à élevée (0 - 100 %). Canal 2 – faisceau 2 le canal 8 doit être ouvert 0 - 255 Réglage graduel de la luminosité, d’intensité... - Page 22 Maniac FX 7 15 canaux Canal 1 – faisceau 1 le canal 8 doit être ouvert 0 - 255 Réglage graduel de la luminosité, d’intensité faible à élevée (0 - 100 %). Canal 2 – faisceau 2 le canal 8 doit être ouvert 0 - 255 Réglage graduel de la luminosité, d’intensité...
- Page 23 Maniac FX 7 Canal 14 – faisceau et effet Wash des programmes intégrés le canal 13 doit être réglé sur une valeur comprise entre 10 et 39 0 - 14 Programme 1 15 - 29 Programme 2 30 - 44...
-
Page 24: Maintenance
04) Les cordons d’alimentation ne devront présenter aucune trace de dommage ou de fatigue des matériaux. Le Showtec Maniac FX 7 ne requiert presque aucune maintenance. Cependant, vous devez veiller à ce que l’appareil reste propre. Si tel n’est pas le cas, le niveau de luminosité de l’appareil pourrait nettement chuter. Débranchez la prise de courant puis nettoyez le couvercle à... -
Page 25: Résolution Des Problèmes
Il se peut que le problème soit lié : à l’alimentation, aux LEDs ou au fusible principal. 01) Alimentation. Vérifiez que l’appareil soit branché sur la bonne alimentation. 02) LEDs. Rapportez le Maniac à votre revendeur Showtec. 03) Le fusible principal. Remplacez le fusible. Reportez-vous à la page 23 pour remplacer le fusible. - Page 26 Maniac FX 7 Problème Cause(s) probable(s) Solution ● Vérifiez si l’appareil est allumé et les Un ou plusieurs L’alimentation est défectueuse câbles sont correctement branchés. appareils ne fonctionnent pas Le fusible principal a grillé ● Remplacez le fusible. Les appareils se La console de contrôle n’est pas...
-
Page 27: Caractéristiques Du Produit
Maniac FX 7 Caractéristiques du produit Modèle : Showtec Maniac FX 7 Tension d’entrée : 100 - 240 V C.A., 50 / 60 Hz Consommation électrique : 80 W max. Fusible : T1,6 A/250 V Dimensions : 1 006 x 185 x 50 mm (l x P x H) -
Page 28: Remarques
Maniac FX 7 Remarques Code commande : 41307... - Page 29 ©2019 Showtec...
