Manuels Connexes pour SHOWTEC LED Light Bar RGB
Sommaire des Matières pour SHOWTEC LED Light Bar RGB

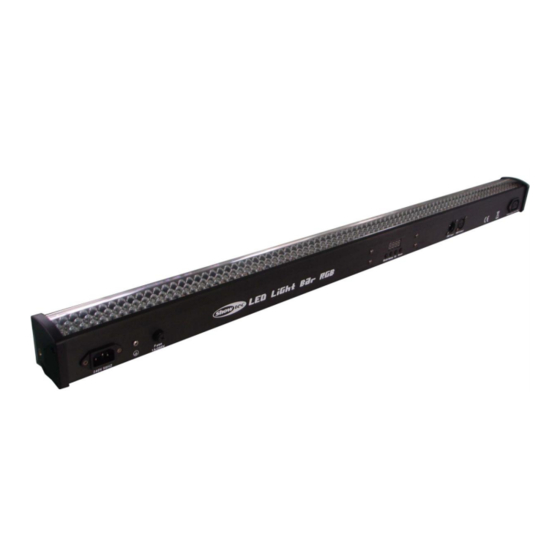

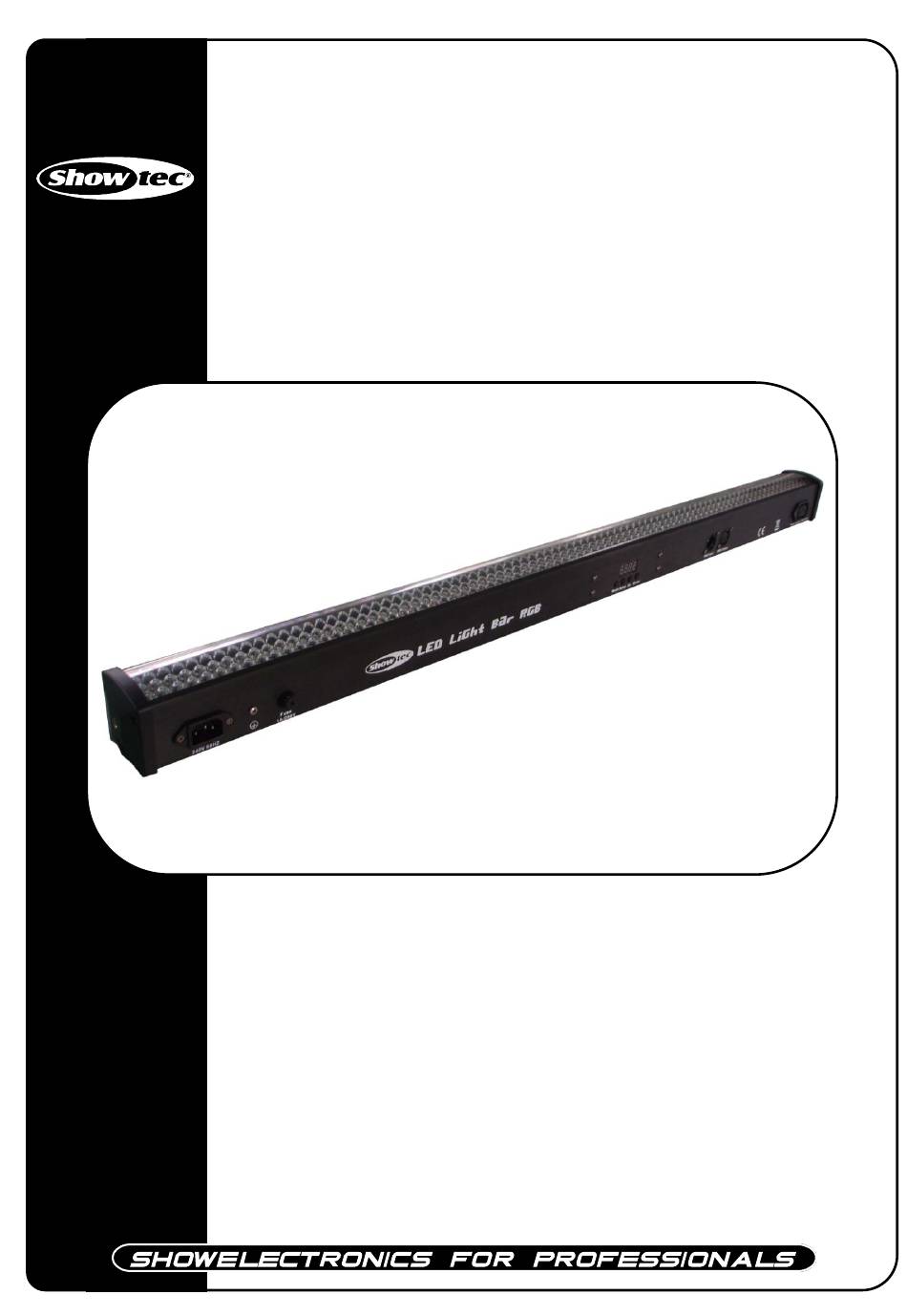

- Page 1 LED Light Bar RGB ORDERCODE 42202 Highlite International B.V. Vestastraat 2 6468 EX Kerkrade The Netherlands Phone: +31 45-5667700...
- Page 2 Vous venez d’acheter un produit fantastique et innovant signé Showtec. Le LED Light Bar Showtec est source de divertissement n’importe où. Que vous optiez pour une utilisation immédiate ou un show DMX sophistiqué, ce produit vous permettra d’obtenir tous les effets désirés.
-
Page 3: Table Des Matières
Caractéristiques et Vue générale………………………………………..…............. Arrière………………………………………………………………………..............Installation...........……………………………………..…............ Réglage et fonctionnement........…..…………………………….…..........Modes de contrôle…………………….…………………………………………………………….……..………….. LED Light Bar RGB unique (Programmes intégrés, automatique, Couleur statique)……..………..LED Light Bar RGB unique (Commande sonore)…………………………………………………....LED Light Bar RGB multiples (Commande maître/esclave).…………………………..…………………. LED Light Bar RGB multiples (Commande DMX).…………………………..…………………...…………. -
Page 4: Avertissement
à l'usine, il est important que l'appareil soit restitué à l’usine dans son emballage d’origine. Votre colis comprend : • LED Light Bar RGB Showtec avec son cordon d’alimentation de 1,25 mètre • 2 supports pour installation sur armature •... - Page 5 Laissez l'appareil éteint jusqu'à ce qu'il atteigne la température ambiante de la pièce dans laquelle il se trouve. Si votre appareil Showtec ne fonctionne pas correctement, cessez immédiatement son utilisation. Emballez l'unité solidement (de préférence dans son emballage d'origine), et confiez-le à votre revendeur Showtec pour réparation.
-
Page 6: Fixation
Confiez toujours l'installation à un revendeur autorisé ! Procédure : Si la LED Light Bar RGB est positionnée plus bas que le plafond ou des poutres les plus hautes, un système d’armature professionnel doit alors être utilisé. Utilisez une pince pour monter la LED Light Bar RGB, à... -
Page 7: Procédure De Restitution
Procédure de restitution La marchandise retournée doit être envoyée en poste prépayée et dans l'emballage d'origine, les étiquettes ne seront pas fournies. L’emballage doit comporter un étiquetage clair et un Numéro d'Autorisation de Retour (Numéro RMA). Les produits retournés sans numéro RMA seront refusés. Highlite n'acceptera ni les marchandises retournées ni aucune responsabilité. -
Page 8: Description
REMARQUE : Des connaissances en matière de DMX sont nécessaires pour utiliser cet appareil au maximum de ses capacités. Vue d'ensemble Fig. 1 1) Vis d’ajustage + Support pour installation sur armature 2) 252 diodes installées sur le LED Light Bar RGB Vue arrière Fig. 2 3) Entrée alimentation 4) Terre... -
Page 9: Installation
Installation Retirez tous les éléments ayant servi à l’emballage de la LED Light Bar RGB. Vérifiez que toute la mousse et le rembourrage en plastique ont été enlevés. Branchez tous les câbles. N’autorisez aucune alimentation électrique avant que l’intégralité du système ne soit installée et branchée correctement. -
Page 10: Led Light Bar Rgb Multiples (Commande Dmx)
N’autorisez aucune alimentation électrique avant que l’intégralité du système ne soit installée et branchée correctement. Configuration DMX de LED Light Bar RGB multiples Fig. 4 Remarque : Raccordez tous les câbles avant de brancher l’alimentation électrique... -
Page 11: Raccordement De L'appareil
Raccordement de l’appareil Vous aurez besoin d'une liaison de données sérielle pour faire fonctionner un ou plusieurs projecteurs à l’aide d’un contrôleur DMX-512 ou pour synchroniser un spectacle lumière sur deux ou plusieurs appareils configurés en mode maître/esclave. Le nombre combiné de canaux exigés par tous les appareils sur une liaison de données sérielle détermine le nombre d'appareils que la liaison de données peut supporter. -
Page 12: Protocole Dmx
LED Light Bars RGB multiples, assurez-vous que les adresses DMX configurées sont correctes. Par conséquent, l’adresse DMX de la première LED Light Bar RGB doit être 1(A001); l’adresse DMX du deuxième LED Light Bar RGB doit être 1+15=16 (d010); l’adresse DMX de la troisième LED Light Bar RGB doit être... -
Page 13: Vue D'ensemble Du Menu
Vue d'ensemble du menu 1. Programme Auto 2. Adresse DMX 3. Esclave 4. Commande sonore 5. Couleur statique 6. Programmes intégrés... -
Page 14: Options Du Menu Principal
Options du menu principal Auto Adresse DMX Esclave Commande sonore Couleur Programmes intégrés 1. Programme de fonctionnement automatique 1) Appuyez sur la touche MODE de l'appareil jusqu'à ce que s’affiche sur l’écran 2) Dans ce menu, vous pouvez configurer le mode Auto de la LED Light Bar RGB. -
Page 15: Mode Maître/Esclave
1) Appuyez sur la touche MODE de l'appareil jusqu'à ce que l’indication suivante s’affiche sur l’écran 2) Dans ce menu, vous pouvez configurer le mode Programme intégré de la LED Light Bar RGB. Vous pouvez choisir parmi 14 programmes intégrés , en utilisant les touches Up/Down (en haut/en bas). - Page 16 6. Programmes intégrés...
-
Page 17: Canaux Dmx
Protocole DMX La LED Light Bar RGB peut fonctionner avec un contrôleur en mode commandé ou sans contrôleur en mode autonome. Canaux DMX ( 3 Canaux) Canal 1 - Rouge 0-255 Ajustement graduel du Rouge de 0 à100% Canal 2 - Vert 0-255 Ajustement graduel du Vert de 0 à100%... - Page 18 Canal 6 - Bleu 0-255 Ajustement graduel du Bleu de 0 à 100% Canal 7 - Stroboscope (le gradateur doit être ouvert 0-255 Effet stroboscope, de lent à rapide (0-20 clignotements/sec.) Canal 8 – Intensité du gradateur 0-255 Ajustement graduel de l’intensité du gradateur de 0 à100% Canaux DMX ( 14 Canaux) Canal 1 - Rouge...
- Page 19 Canal 13 – Stroboscope (Gradateur doit être ouvert 0-255 Effet stroboscope, de lent à rapide (0-20 clignotements/sec.) Canal 14 – Intensité du gradateur 0-255 Ajustement graduel de l’intensité du gradateur de 0 à100% Canaux DMX ( 2 Canaux) Canal 1 - Couleurs / Programmes Aucune fonction 10-19 Rouge...
- Page 20 Canaux DMX ( 15 Canaux) Canal 1 – Mode commande/exploitation Mode RVB pour CH2-15 10-249 Programme Auto 250-255 Commande sonore Canal 2 – Gradateur maître 0-255 Ajustement graduel de l’intensité du gradateur de 0 à100% Canal 3 - Obturateur / Stroboscope (le gradateur doit être ouvert Aucune fonction 10-255 Effet stroboscope, de lent à...
- Page 21 Canaux DMX ( 7 Canaux) Canal 1 - Rouge 0-255 Ajustement graduel du Rouge de 0 à100% Canal 2 - Vert 0-255 Ajustement graduel du Vert de 0 à100% Canal 3 - Bleu 0-255 Ajustement graduel du Bleu de 0 à 100% Canal 4 - Couleurs / Programmes Aucune fonction 10-19...
-
Page 22: Entretien
Ajustement graduel de l’intensité du gradateur de 0 à100% Entretien La LED Light Bar RGB ne nécessite presque aucun entretien. Cependant, il est conseillé de le maintenir en bon état de propreté. Débranchez la prise d'alimentation et passez un linge humide sur le couvercle. - Page 23 Problème Cause(s) probable(s) Solution L’appareil n’est pas alimenté · Vérifiez que l’alimentation et les Un ou plusieurs câbles sont branchés. appareils sont Fusible principale grillé. · Remplacez le fusible. complètement hors usage. Les appareils se Le contrôleur n'est pas branché. ·...
-
Page 24: Spécifications Du Produit
Spécifications du produit Modèle : LED Light Bar RGB Showtec Tension : 230V CA -50Hz (CE) Puissance de crête 75 Watts Puissance continue 70 Watts DEL : 252 diodes 10mm RVB (108 rouges, 72 vertes, 72 bleues) Angle du faisceau : 40 º...
