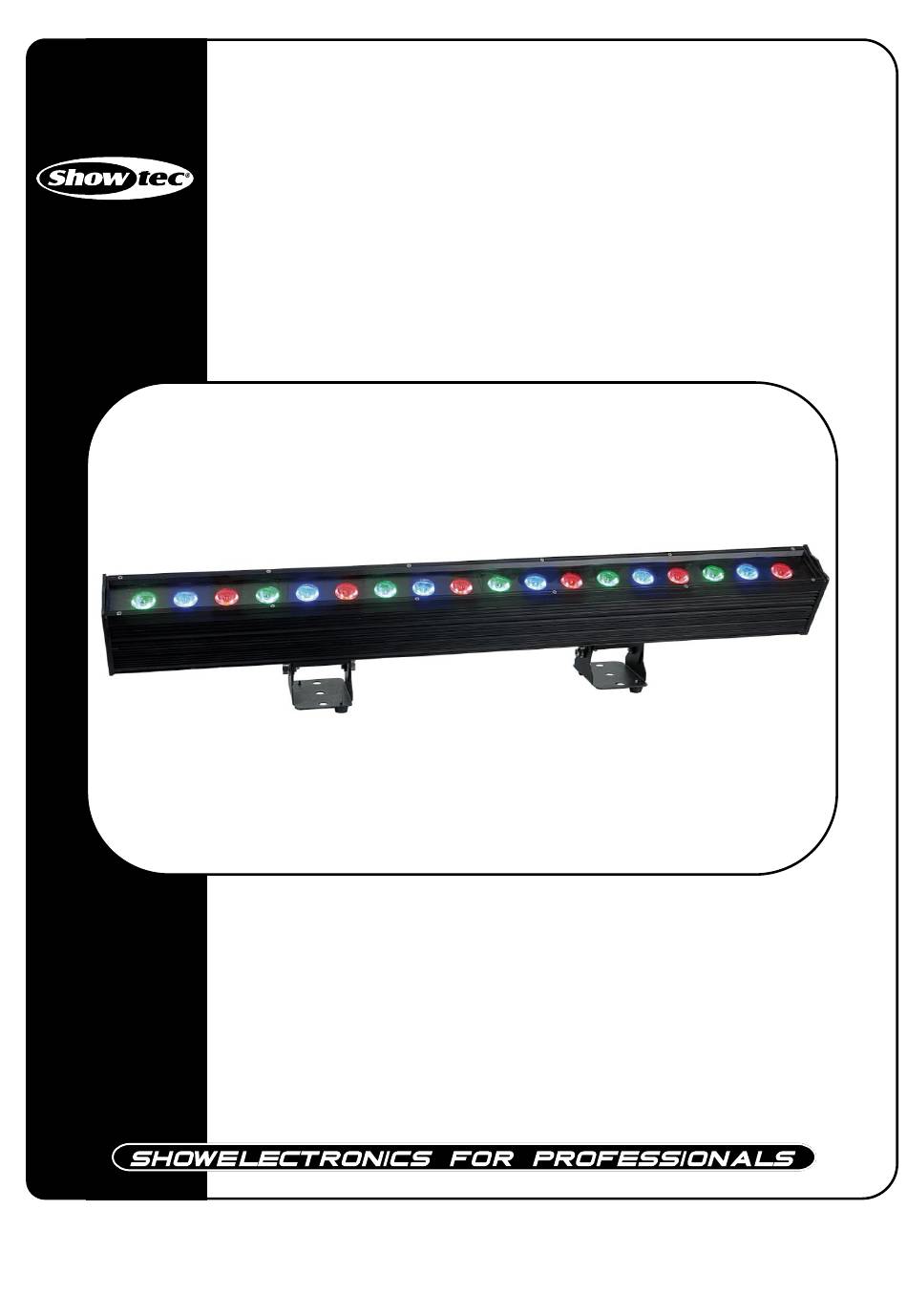

- Page 1 Powerline 18 RGB IP65 ORDERCODE 41315...
- Page 2 Vous venez d’acheter un produit fantastique et innovant signé Showtec. Le Powerline18 RGB Showtec est source de divertissement n’importe où. Que vous optiez pour une utilisation immédiate ou un show DMX sophistiqué, ce produit vous permettra d’obtenir tous les effets désirés.
-
Page 3: Table Des Matières
Showtec ™ Guide du produit Powerline 18 RGB Showtec Avertissement..............…...……………..…………………………….…………….. 2 Instructions pour la sécurité …………………………………………………………………………………………. 2 Usage.……………………………………………………………………………………………………………………. 4 Fixation.………………………………………………………………………………………………………………….. 4 Procédure de restitution………………………………………………………............. 5 Réclamations……………………………………………………………………............. 5 Description................…...…………………………………….…………….. 6 Caractéristiques et vue d'ensemble………………………………...….……….……….……….……………….. 6 Vue arrière………………………………………………………………………………………………………………. 7 Installation................…...……………………………….…………………..7 Installation et fonctionnement..........................8 Modes de commande……………………………………………………………………………….………………. -
Page 4: Avertissement
AVERTISSEMENT POUR VOTRE PROPRE SÉCURITÉ, MERCI DE BIEN VOULOIR LIRE ATTENTIVEMENT CE MANUEL D’INSTRUCTIONS AVANT TOUTE UTILISATION DE L’APPAREIL ! Instructions de déballage Immédiatement après réception du produit, déballez soigneusement le carton et vérifiez-en le contenu afin de vous assurer que toutes les parties ont été fournies et qu’elles sont en bon état. Informez immédiatement le revendeur et conservez l’emballage pour inspection si une ou plusieurs parties semblent avoir été... - Page 5 Laissez l'appareil éteint jusqu'à ce qu'il atteigne la température ambiante de la pièce dans laquelle il se trouve. Si votre appareil Showtec ne fonctionne pas correctement, cessez immédiatement son utilisation. Emballez l'unité solidement (de préférence dans son emballage d'origine), et confiez-le à votre revendeur Showtec pour réparation.
-
Page 6: Usage
USAGE Cet appareil n'est pas conçu pour un fonctionnement permanent. L’arrêt régulier de l’appareil permettra de garantir sa qualité du fonctionnement dans le temps La distance minimum entre la sortie de lumière et la surface éclairée doit être supérieure à 1,5 mètre. La température ambiante maximum ta = 45°C ne doit jamais être dépassée. -
Page 7: Procédure De Restitution
Procédure de restitution La marchandise retournée doit être envoyée en poste prépayée et dans l'emballage d'origine, les étiquettes ne seront pas fournies. L’emballage doit comporter un étiquetage clair et un Numéro d'Autorisation de Retour (Numéro RMA). Les produits retournés sans numéro RMA seront refusés. Highlite n'acceptera ni les marchandises retournées ni aucune responsabilité. -
Page 8: Description
Description de l'appareil Caractéristiques Le Powerline 18 RGB est un système à DEL de Showtec. Taux de rafraîchissement DEL 400Hz pour une utilisation en studio télé • Mixage de couleurs RVB • 4 modes : Auto, Son actif, DMX, Programme •... -
Page 9: Vue Arrière
Vue arrière Câble XLR à 3 broches Fig. 2 3) DMX OUT (SORTIE DMX) 4) DMX IN (ENTRÉE DMX) 5) Alimentation Doorlink 6) Entrée alimentation Installation Retirez tous les éléments ayant servi à l’emballage du Powerline18 RGB. Vérifiez que toute la mousse et le rembourrage en plastique ont été... -
Page 10: Installation Et Fonctionnement
Installation et fonctionnement Avant de brancher l'unité, assurez-vous toujours que l’alimentation corresponde à la tension spécifiée pour le produit. N'essayez pas de brancher un produit d'une tension de 120 V à une prise de 230V ou vice versa. L’écran s'éteindra si aucun bouton n’est enfoncé dans un délai de 15 secondes et passera en mode veille si un des 4 boutons est enfoncé. -
Page 11: Raccordement De L'appareil
Configuration Powerline 18 RGB Showtec Max : 31 Powerlines Fig. 4 Remarque : Raccordez tous les câbles DMX et configurer les micro-interrupteurs avant de brancher l’alimentation électrique 5. N’autorisez aucune alimentation électrique avant que l’intégralité du système ne soit installée et branchée correctement. -
Page 12: Panneau De Commande
Panneau de commande Lorsque que le voyant rouge est allumé, le Powerline 18 RGB fonctionne. Lorsque que le voyant vert est allumé, le Powerline 18 RGB reçoit le signal DMX. Fig. 5 A. Ecran DEL E. Touche Up (en haut) B. -
Page 13: Vue D'ensemble Du Menu
VUE D'ENSEMBLE DU MENU Utilisez la touche MENU pour naviguer parmi les 3 options du menu. 1. Auto, 2. Son, 3. DMX, 4. Esclave (Page 11+12) 5. Numéro esclave, 6. Logiciel, 7. Temps d’attente (Page 12) -
Page 14: Mode Auto
1. Mode Auto a) Accédez au menu Auto en appuyant sur la touche ENTER (ENTRÉE). b) Appuyez sur la touche MENU pour revenir en arrière. c) Vous pouvez ajuster le Programme couleur désiré de 01-18 en utilisant les touches UP/DOWN (Haut/Bas). -
Page 15: Mode Dmx
3. Mode DMX Le contrôleur intégré Powerline détectera automatiquement la présence d'un signal DMX. Pour recevoir un signal DMX, le contrôleur intégré doit être rattaché à un contrôleur DMX par un câble DMX à 3 broches et le contrôleur DMX doit être allumé. d) Accédez au menu DMX en appuyant sur la touche ENTER (ENTRÉE). -
Page 16: Modes Dmx
Modes DMX 7 canaux DMX (Mode 1) Canal 1 - Macro Obturateur fermé 8-15 Obturateur ouvert 16-151 Fréquence stroboscope de 1 à 20Hz lent à rapide 152-159 Effet pulsation de fermeture vitesse lente 160-167 Effet pulsation de fermeture vitesse moyenne 168-175 Effet pulsation de fermeture vitesse rapide 176-183... -
Page 17: Canaux Dmx (Mode 2) Del Divisées En 3 Sections
11 canaux DMX (Mode 2) DEL divisées en 3 sections Canal 1 - Macro Obturateur fermé 8-15 Obturateur ouvert 16-151 Fréquence stroboscope de 1 à 20HZ lent à rapide 152-159 Effet pulsation de fermeture vitesse lente 160-167 Effet pulsation de fermeture vitesse moyenne 168-175 Effet pulsation de fermeture vitesse rapide 176-183... -
Page 18: Canaux Dmx (Mode 3) Del Divisées En 6 Sections
20 canaux DMX (Mode 3) DEL divisées en 6 sections Canal 1 - Macro Obturateur fermé 8-15 Obturateur ouvert 16-151 Fréquence stroboscope de 1 à 20HZ lent à rapide 152-159 Effet pulsation de fermeture vitesse lente 160-167 Effet pulsation de fermeture vitesse moyenne 168-175 Effet pulsation de fermeture vitesse rapide 176-183... - Page 19 Canal 14 - Groupe 4 Bleu 0-255 Ajustement graduel du Bleu de 0 à 100% Canal 15 - Groupe 5 Rouge 0-255 Ajustement graduel du Rouge de 0 à100% Canal 16 - Groupe 5 Vert 0-255 Ajustement graduel du Vert de 0 à100% Canal 17 - Groupe 5 Bleu 0-255 Ajustement graduel du Bleu de 0 à...
-
Page 20: Canaux Dmx (Mode 4) Del Divisées En 9 Sections
29 canaux DMX (Mode 4) DEL divisées en 9 sections Canal 1 - Macro Obturateur fermé 8-15 Obturateur ouvert 16-151 Fréquence stroboscope de 1 à 20HZ lent à rapide 152-159 Effet pulsation de fermeture vitesse lente 160-167 Effet pulsation de fermeture vitesse moyenne 168-175 Effet pulsation de fermeture vitesse rapide 176-183... - Page 21 Canal 15 - Groupe 5 Rouge 0-255 Ajustement graduel du Rouge de 0 à100% Canal 16 - Groupe 5 Vert 0-255 Ajustement graduel du Vert de 0 à100% Canal 17 - Groupe 5 Bleu 0-255 Ajustement graduel du Bleu de 0 à 100% Canal 18 - Groupe 6 Rouge 0-255 Ajustement graduel du Rouge de 0 à100%...
-
Page 22: Canaux Dmx (Mode 5) 18 Del, Commandées Chacune Séparément
56 canaux DMX (Mode 5) 18 DEL, commandées chacune séparément Canal 1 - Macro Obturateur fermé 8-15 Obturateur ouvert 16-151 Fréquence stroboscope de 1 à 20HZ lent à rapide 152-159 Effet pulsation de fermeture vitesse lente 160-167 Effet pulsation de fermeture vitesse moyenne 168-175 Effet pulsation de fermeture vitesse rapide 176-183... - Page 23 Canal 14 - Groupe 4 Bleu 0-255 Ajustement graduel du Bleu de 0 à 100% Canal 15 - Groupe 5 Rouge 0-255 Ajustement graduel du Rouge de 0 à100% Canal 16 - Groupe 5 Vert 0-255 Ajustement graduel du Vert de 0 à100% Canal 17 - Groupe 5 Bleu 0-255 Ajustement graduel du Bleu de 0 à...
-
Page 24: Câbles De Connexion
Câbles de connexion Prenez soin des câbles de connexion, tenez-les toujours par les connecteurs et évitez les nœuds et les torsions lorsque vous les enroulez : Cela permettra d'augmenter leur durée de vie et leur fiabilité, ce qui constitue un avantage. Vérifiez périodiquement que vos câbles sont en bon état, qu'ils sont installés correctement et que tous leurs contacts fonctionnent parfaitement : un grand nombre de problèmes surviennent en raison de câbles inadaptés ou défectueux. -
Page 25: Dépannage
1. L’alimentation. Vérifiez que l’unité est branchée à une prise électrique adaptée. 2. Les diodes. Retournez le Powerline 18 RGB à votre revendeur Showtec. Aucune réponse au DMX Réponse : Vous pouvez suspecter le câble DMX ou les connecteurs, un dysfonctionnement du contrôleur, un dysfonctionnement de la carte DMX d’effets de lumière. - Page 26 Problème Cause(s) probable(s) Solution L’appareil n’est pas alimenté · Vérifiez que l’alimentation est Un ou plusieurs branchée et les câbles sont appareils sont branchés. complètement Fusible principal grillé. · Remplacez le fusible. hors usage. Les appareils se Le contrôleur n'est pas branché. ·...
-
Page 27: Spécifications Du Produit
Modèle : Powerline 18 RVB Showtec Tension : 230V/50Hz (CE) Puissance absorbée : Max : 80W Le Powerline 18 RGB est un système à DEL de Showtec. Taux de rafraîchissement DEL 400Hz pour une utilisation en studio télé Mixage de couleurs RVB...
