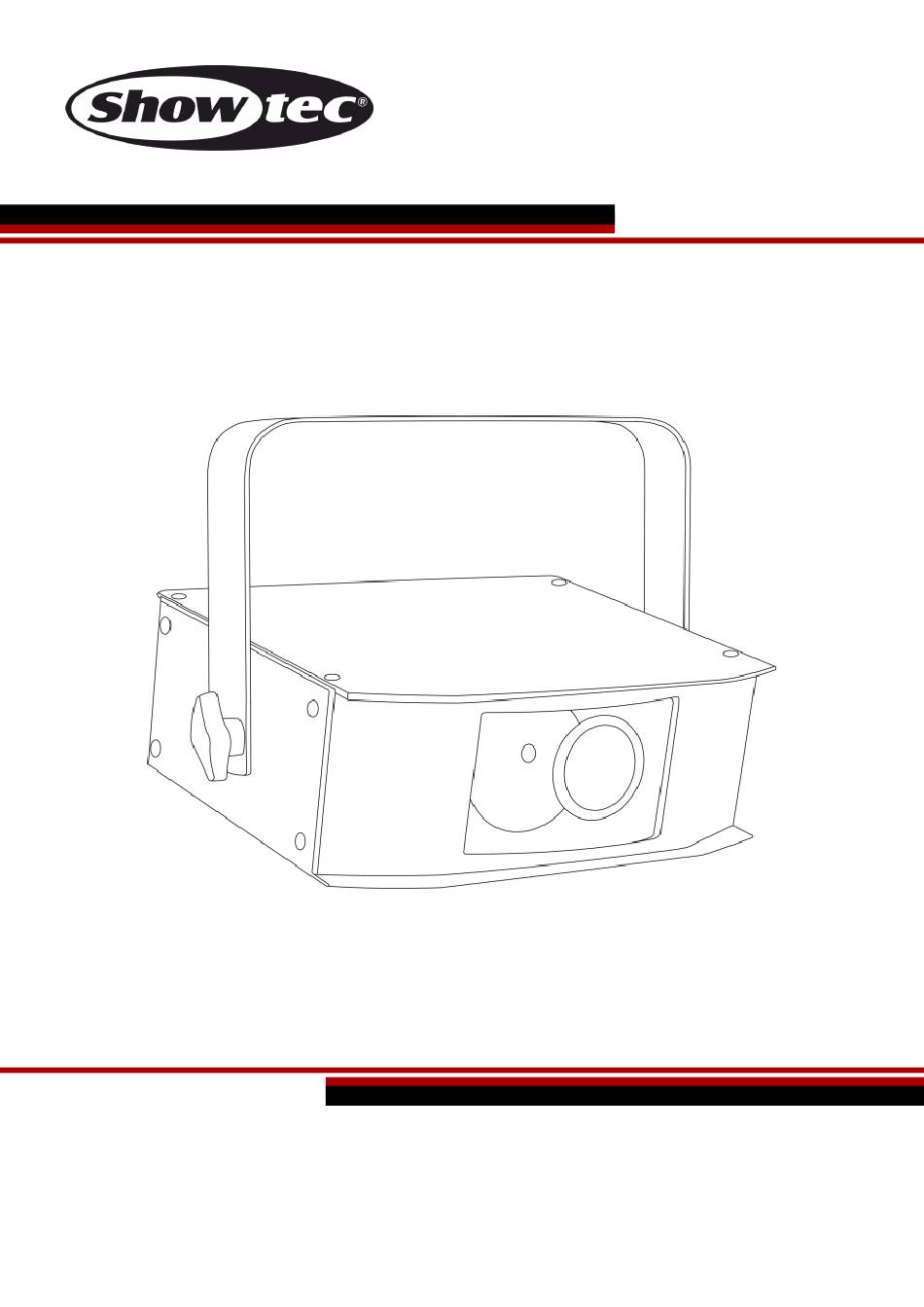

- Page 1 MANUEL FRANÇAIS Galactic Polar MKII DMX Code commande : 51318 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Pays-Bas...
-
Page 2: Table Des Matières
Galactic Polar MKII DMX Tables des matières Avertissement ..................................2 Instructions pour le déballage ........................... 2 Consignes de sécurité ..............................2 Conditions d’utilisation ..............................4 Norme de sécurité pour un laser de classe 3B......................5 Fixation .................................... 7 Branchement au secteur ............................8 Instructions de retour .............................. -
Page 3: Avertissement
Galactic Polar MKII DMX Avertissement Instructions pour le déballage Dès réception de ce produit, veuillez déballer le carton avec précaution et en vérifier le contenu pour vous assurer de la présence et du bon état de toutes les pièces. Si une pièce a été endommagée lors du transport ou que le carton lui-même porte des signes de mauvaise manipulation, informez-en aussitôt le... - Page 4 Galactic Polar MKII DMX Avant la première mise en marche de votre appareil, assurez-vous qu’aucun dommage n’a été causé pendant le transport. Dans le cas contraire, contactez votre revendeur. Pour conserver votre matériel en bon état et s’assurer qu’il fonctionne correctement et en toute sécurité, il est absolument indispensable pour l’utilisateur de suivre les consignes et avertissements de sécurité...
-
Page 5: Conditions D'utilisation
Laissez l’appareil hors tension et à température ambiante. • Si votre produit Showtec ne fonctionne pas correctement, veuillez cesser de l’utiliser immédiatement. Emballez-le correctement (de préférence dans son emballage d’origine) et renvoyez-le à votre revendeur Showtec pour révision. -
Page 6: Norme De Sécurité Pour Un Laser De Classe 3B
Galactic Polar MKII DMX Norme de sécurité pour un laser de classe 3B La lumière du laser est différente de tout autre type de source lumineuse à laquelle vous pouvez être accoutumé(e). En cas de mauvaise configuration ou d’un usage incorrect, elle peut potentiellement provoquer des blessures oculaires. - Page 7 Galactic Polar MKII DMX De plus amples directives et programmes de sécurité concernant l’utilisation des lasers sont disponibles dans la norme ANSI Z136.1 « For Safe Use of Lasers », consultable sur le site web : www.laserinstitute.org. Beaucoup de gouvernements, organismes, agences, institutions militaires, etc., oblige à ce que tous les lasers soient utilisés conformément aux directives de la norme ANSI Z136.1.
-
Page 8: Fixation
Galactic Polar MKII DMX Fixation Veuillez suivre les directives européennes et nationales concernant la fixation, l’assemblage de structures et autres problèmes de sécurité. N’essayez pas d’installer cet appareil vous-même ! Confiez cette tâche à un revendeur autorisé ! Procédure : ●... -
Page 9: Branchement Au Secteur
Galactic Polar MKII DMX Branchement au secteur Branchez la fiche d’alimentation de l’appareil au secteur. Veillez à toujours connecter le bon câble de couleur à l’endroit approprié. International Câble UE Câble Royaume- Câble USA Broche MARRON ROUGE JAUNE / CUIVRE... -
Page 10: Description De L'appareil

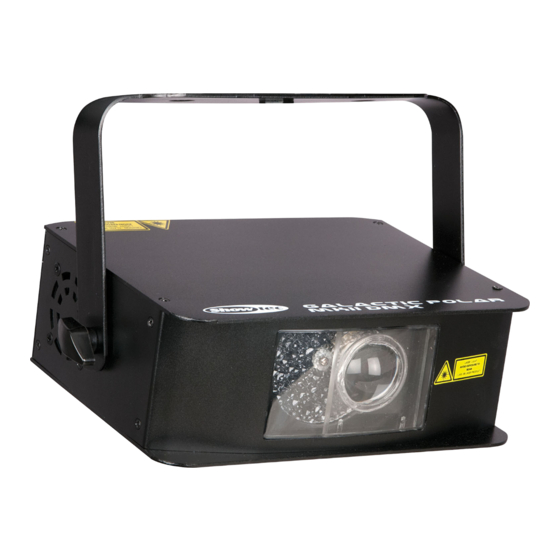

Description de l’appareil Caractéristiques Le Galactic Polar MKII DMX Showtec est un laser avec une grande puissance en sortie et des effets d’excellente qualité. • Vous pourrez créer un très bon show à un prix abordable, notamment en utilisant plusieurs unités. -
Page 11: Panneau Arrière
Galactic Polar MKII DMX Panneau arrière Schéma 02 04) Panneau de commande + affichage LED 05) Microphone intégré 06) Œillet de sécurité 07) Système Interlock 08) Fiche de verrouillage à commande sans fil 09) Entrée du connecteur de signal DMX 3 broches 10) Vis de mise à... - Page 12 Galactic Polar MKII DMX La fiche de verrouillage / fiche distante et les clés de sécurité sont incluses dans le boîtier. Le verrouillage, de type « inclus dans le boîtier », est le successeur du verrouillage à distance optionnel (51316).
-
Page 13: Modes De Contrôle
Galactic Polar MKII DMX Modes de contrôle 5 modes sont disponibles : Autonome (programmes intégrés lents ou rapides) Mode manuel Contrôle sonore Maître / esclave DMX-512 (6 canaux) Un Galactic (autonome) 01) Fixez l’effet lumineux sur la structure. Laissez au moins 0,5 mètre sur tous les côtés pour une bonne circulation d’air. -
Page 14: Plusieurs Galactics (Contrôle Dmx)
Galactic Polar MKII DMX Plusieurs Galactics (configuration maître/esclave) Schéma 03 Plusieurs Galactics (contrôle DMX) 01) Fixez l’effet lumineux sur la structure. Laissez au moins 1 mètre sur tous les côtés pour une bonne circulation d’air. 02) Utilisez toujours un câble de sécurité (code commande 70140 / 70141). -
Page 15: Connexion De L'appareil
Galactic Polar MKII DMX Configuration DMX de plusieurs Galactics Schéma 04 Remarque : reliez tous les câbles avant de connecter à l’alimentation électrique Connexion de l’appareil Vous allez avoir besoin d’un câble data série pour faire fonctionner l’éclairage d’un ou de plusieurs appareils, si vous utilisez une console de contrôle DMX-512, ou pour synchroniser l’éclairage d’au moins... -
Page 16: Panneau De Contrôle
Galactic Polar MKII DMX Panneau de contrôle A) Affichage LED Bouton FUNC C) Bouton UP (défilement vers le haut) D) Bouton DOWN (défilement vers le bas) Bouton ENTER Schéma 05 Mode de contrôle Les appareils adressés individuellement sur un câble et connectés à la console de contrôle répondent au signal DMX de celle-ci (si vous avez sélectionné... -
Page 17: Vue D'ensemble
Galactic Polar MKII DMX Vue d’ensemble Code commande : 51318... -
Page 18: Options Du Menu Principal
Galactic Polar MKII DMX Options du menu principal Effet automatique rapide Effet automatique lent Effet à contrôle sonore Mode manuel Mode DMX Mode maître / esclave Vous pouvez modifier seulement certains réglages lorsque l’affichage clignote. Si vous ne parvenez pas à modifier une valeur, appuyez une fois sur le bouton FUNCTION et modifiez ensuite la valeur. -
Page 19: Mode Manuel
Galactic Polar MKII DMX 4. Mode manuel 01) Appuyez sur le bouton FUNC jusqu’à ce que l’écran affiche 02) Appuyez sur le bouton ENTER pour confirmer votre choix. 03) En appuyant de manière continue sur le bouton ENTER, vous pouvez basculer entre les différentes caractéristiques réglables de votre show laser personnalisé. -
Page 20: Canaux Dmx
Galactic Polar MKII DMX Canaux DMX 6 canaux Canal 1 0-51 Laser éteint 52-102 Effet automatique rapide 103-154 Effet automatique lent 155-206 Effet à contrôle sonore 207-255 Mode DMX-512 Les canaux 2-6 ne peuvent fonctionner que lorsque le canal 1 est paramétré entre 207 et 255. -
Page 21: Entretien
Galactic Polar MKII DMX Entretien Le Showtec Galactic ne requiert presque aucune maintenance. Cependant, vous devez veiller à la propreté de l’unité. Si tel n’est pas le cas, la luminosité de l’appareil pourrait être réduite de manière significative. Débranchez l’alimentation électrique puis nettoyez le couvercle à l’aide d’un chiffon humide. Nettoyez le verre frontal avec un nettoyant vitres et un chiffon doux. -
Page 22: Dépannage
Réponse : il se peut que le problème soit lié : à l’alimentation, au laser ou au fusible. 01) Alimentation. Vérifiez si l’unité est branchée à l’alimentation appropriée. 02) Le laser. Rapportez le Galactic à votre revendeur Showtec. 03) Fusible. Remplacez le fusible. Reportez-vous à la section ci-dessus pour mener à bien cette opération. - Page 23 Galactic Polar MKII DMX Problème Cause(s) probable(s) Solution(s) Un ou plusieurs L’alimentation est ● Vérifiez si l’appareil est allumé et les appareils ne défectueuse. câbles correctement branchés. fonctionnent pas du Le fusible principal a grillé. ● Remplacez le fusible. tout.
-
Page 24: Spécifications Du Produit
Galactic Polar MKII DMX Spécifications du produit Modèle : Galactic Polar MKII DMX Tension d’entrée : 100 - 240 V C.A., 50 / 60 Hz Puissance continue : 30 Watts Fusible : T1A/250 V Dimensions : 256 x 175 x 175 mm (l x L x H) -
Page 25: Dimensions
Galactic Polar MKII DMX Dimensions Code commande : 51318... -
Page 26: Remarque
Galactic Polar MKII DMX Remarque Code commande : 51318... - Page 27 Galactic Polar MKII DMX Code commande : 51318...
- Page 28 ©2015 Showtec...
