Guide d'entretien
à l'intention de l'ingénieur et de l'entrepreneur en chauffage

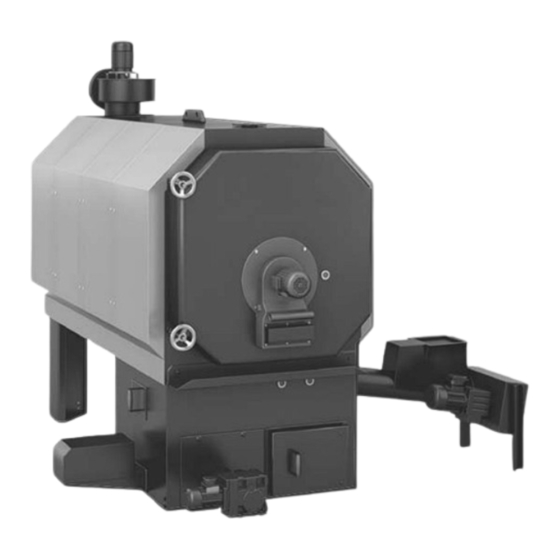

Vitoflex 300-RF 150, 220, 300, 400 et 540
Chaudière à bois
Gamme de puissances : RF 150
RF 220
RF 300
RF 400
RF 540
Vitoflex 300-RF
5603 881 - 01
03/2017
154 à 512 MBH (45 à 150 kW)
205 à 751 MBH (60 à 220 kW)
273 à 1 024 MBH (80 à 300 kW)
341 à 1 365 MBH (100 à 400 kW)
478 à 1 843 MBH (140 à 540 kW)
H
AVERTISSEMENT
Si les consignes de ce manuel ne sont
pas suivies à la lettre, un incendie ou une
explosion pourrait survenir et entraîner
des dommages matériels, des blessures
ou la mort.
N'entreposez pas et n'utilisez pas d'essence
ni d'autres liquides inflammables à proximité
de cet appareil ni de tout autre appareil.
QUE FAIRE SI VOUS SENTEZ UNE ODEUR
DE GAZ DE COMBUSTION
Désactivez le matériel de chauffage.
Ouvrez les portes et les fenêtres.
Avisez votre entrepreneur en chauffage.
AVERTISSEMENT
Une mauvaise installation, un ajustement
inadéquat ou une mauvaise utilisation
pourrait entraîner un empoisonnement au
monoxyde de carbone pouvant avoir pour
conséquence des blessures ou la mort.
Ce produit doit être installé et son
entretien doit être assuré par un
technicien d'entretien professionnel
qualifié en matière d'installation de
chaudière d'eau chaude et de combustion
de bois.
Le produit peut varier de l'illustration
IMPORTANT
Lisez ces directives et conservez-les
pour référence ultérieure.
Conservez ce document dans le cartable d'entretien
Publicité
Table des Matières
Manuels Connexes pour Viessmann Vitoflex 300-RF 150
Sommaire des Matières pour Viessmann Vitoflex 300-RF 150
- Page 1 Guide d’entretien à l’intention de l’ingénieur et de l’entrepreneur en chauffage Vitoflex 300-RF 150, 220, 300, 400 et 540 Chaudière à bois Gamme de puissances : RF 150 154 à 512 MBH (45 à 150 kW) RF 220 205 à 751 MBH (60 à 220 kW) RF 300 273 à...
-
Page 2: Exigences En Matière De Sécurité, D'installation Et De Garantie
Ces produits secondaires sont toxiques au sujet des exigences en matière pour les résidents et dommageables pour le matériel de ventilation et de cheminée, Viessmann. consultez le guide d’installation et le mode d’emploi. Tous les P our obtenir la liste des substances produits de combustion doivent être... -
Page 3: À Propos De Ce Guide
à noter. C e symbole indique que d’autres directives doivent être consultées. Remarque : Viessmann Manufacturing Company Inc. réserve le droit d’effectuer des modifications ou des améliorations du produit sans préavis et ne saurait être tenue responsable des erreurs et des... -
Page 4: Table Des Matières
Table des matières Chaudière Vitoflex 300-RF – entretien Page Introduction Exigences en matière de sécurité, d’installation et de garantie ..............2 À propos de ce guide ............3 Renseignements généraux Renseignements au sujet du produit ........5 Exigences importantes en matière de réglementation et d’installation .............. -
Page 5: Renseignements Au Sujet Du Produit
Renseignements généraux Chaudière Vitoflex 300-RF – entretien Renseignements au sujet du produit La chaudière à combustible solide de Viessmann peut être Pression de fonctionnement installée et entretenue uniquement par un personnel qui maximale admissible (eau) .......30 ou 60 psi détient les qualifications nécessaires. -
Page 6: Exigences Importantes En Matière De Réglementation Et D'installation
Toute garantie est nulle et non avenue si ces directives ne sont pas observées. Pour obtenir des renseignements concernant d’autres composantes de la Technologie de système Viessmann, consultez les documents du produit visé. Nous offrons fréquemment des séances de formation au sujet de l’installation et de l’entretien afin de familiariser nos... - Page 7 Renseignements généraux Chaudière Vitoflex 300-RF – entretien Exigences importantes en matière de réglementation et d’installation (suite) Entretien régulier AVERTISSEMENT Le système de chauffage entier doit être nettoyé et entretenu régulièrement par un entrepreneur qualifié ou une agence d’entretien pour assurer son fonctionnement fiable, L’installation, le réglage et l’entretien inadéquats peuvent entraîner l’écoulement de produits de combustion éconergétique et respectueux de l’environnement.
-
Page 8: Directives De Sécurité
Sécurité Chaudière Vitoflex 300-RF – entretien Directives de sécurité Portes : par mesure de sécurité, gardez les portes de chambre IMPORTANT de combustion et de cendrier bien fermées en tout temps. L’entrepreneur en chauffage doit respecter les codes du MISE EN GARDE bâtiment et les règlements locaux. -
Page 9: Monoxyde De Carbone
Les produits de combustion contiennent du monoxyde de carbone toxique pouvant causer des Remarque : Viessmann n’effectue pas la mise à l’essai de nausées et l’asphyxie entraînant des blessures graves ou la détecteurs et ne fait aucune représentation en mort. -
Page 10: Conditions Météorologiques Extrêmes
Sécurité Chaudière Vitoflex 300-RF – entretien Conditions météorologiques extrêmes Risque de gel de la conduite d’eau Votre chaudière est conçue de façon à vous fournir un milieu Si vous prévoyez que le bâtiment soit sans surveillance chaleureux et confortable. Elle N’EST PAS conçue pour durant une période froide prolongée, vous devriez... -
Page 11: Matières Dangereuses
Sécurité Chaudière Vitoflex 300-RF – entretien Matières dangereuses Laine de verre et fibre céramique Les fabricants de produits de fibre céramique recommandent AVERTISSEMENT les mesures de premiers soins suivantes : – Irritation des voies respiratoires (nez et gorge) : L’inhalation de matériaux de laine de verre ou de fibre Si une irritation des voies respiratoires se manifeste, céramique représente un risque possible de cancer. -
Page 12: Salle De Mécanique
Sécurité Chaudière Vitoflex 300-RF – entretien Salle de mécanique Aucune matière combustible ne doit être conservée dans IMPORTANT la chaufferie. La chaudière de chauffage peut être montée uniquement sur un plancher résistant au feu et à la chaleur. Aucun tuyau ou conduite sensible à la chaleur ne doit être Les composantes qui ne sont pas mises à... -
Page 13: Alimentation En Air De Combustion
Sécurité Chaudière Vitoflex 300-RF – entretien Alimentation en air de combustion Codes Renseignements généraux L’alimentation en air de combustion et de ventilation doit être Ce matériel requiert de l’air frais pour un fonctionnement assurée dans le respect des codes locaux en vigueur. sécuritaire. -
Page 14: Entretien
5 Allumeur qW Ventilateur de gaz de combustion commandé par 6 Système d’alimentation en air de combustion contrôlé fréquence 7 Ventilateur rotatif (breveté par Viessmann) qE Système de nettoyage pneumatique (facultatif) qR Tuyau de recyclage de gaz de combustion... -
Page 15: Nettoyage
Entretien Chaudière Vitoflex 300-RF – entretien Nettoyage Chaudière L’échangeur thermique, le tuyau de gaz de combustion et la Le nettoyage et l’entretien réguliers du système de cheminée doivent être nettoyés régulièrement pour retirer la chaudière sont de la plus grande importance pour assurer un créosote et la cendre accumulées. -
Page 16: Tiges À Déplacement De L'échangeur Thermique
Entretien Chaudière Vitoflex 300-RF – entretien Nettoyage (suite) Tiges à déplacement de l’échangeur thermique Les tiges à déplacement améliorent le transfert de chaleur dans l’échangeur thermique et réduisent la température du gaz de combustion, améliorant ainsi le rendement du système de chauffage. Elles doivent être retirées pour nettoyer l’échangeur thermique et réinstallées après le nettoyage. -
Page 17: Cyclone De Gaz De Combustion (Facultatif)
Entretien Chaudière Vitoflex 300-RF – entretien Nettoyage (suite) Cyclone de gaz de combustion (facultatif) Le cyclone de gaz de combustion réduit les émissions de poussière et est conçu pour une application comme MISE EN GARDE multicyclone avec une fonction axiale. Le cyclone est complètement isolé... -
Page 18: Systèmes D'alimentation
(danger d’explosion, de brûlure et Retirez toutes les matières étrangères. d’écrasement)! Remarque : Viessmann recommande l’installation de détecteur de monoxyde de carbone à l’intérieur de l’aire de stockage de combustible. IMPORTANT L’aire ou la pièce de stockage de combustible doit être aménagée, utilisée et entretenue dans le respect des codes et... -
Page 19: Mise À L'arrêt
Entretien Chaudière Vitoflex 300-RF – entretien Mise à l’arrêt Désinstaller la chaudière Chaudière – Mettez la chaudière Vitoflex 300-RF hors tension en Échangeur thermique : appuyant sur la touche F1. Suite à l’extinction et une fois – Lorsque la chaudière Vitoflex 300-RF est à l’arrêt durant la chaudière refroidie, coupez l’alimentation au niveau du une période prolongée (tel que durant les vacances d’été), sectionneur principal. -
Page 20: Problèmes De Rendement
3 Vérifiez les raccordements rétabli électriques 1 Éliminez les scories des évents Assurez-vous de la grille Fonctionne- que les évents 2 Éliminez les impuretés ment de Anomalie résolue de la grille la chaudière peuvent bouger rétabli librement Communiquez avec Viessmann... -
Page 21: Défaillance De La Progression De La Grille Roulante
Dépannage Chaudière Vitoflex 300-RF – entretien Défaillance de la progression de la grille roulante Le mécanisme de la grille roulante ne fonctionne plus, ce qui entraîne l’accumulation de scories sur la grille. Défaillance de la progression de la grille roulante ... -
Page 22: Vérifier L'usure De L'argile Réfractaire
Dépannage Chaudière Vitoflex 300-RF – entretien Vérifier l’usure de l’argile réfractaire L’usure accrue de l’argile réfractaire peut être observée dans l’infrastructure ou dans la brique arquée. L’argile réfractaire doit être remplacée uniquement lorsque : la brique arquée est brisée vers le bas (et non seulement en raison de la présence de craquelures ou d’écaillage) ... -
Page 23: Vérifier L'intérieur De La Porte De Chaudière
Dépannage Chaudière Vitoflex 300-RF – entretien Vérifier l’intérieur de la porte de chaudière Vérifier l’intérieur de la porte de la chaudière peut aider à déterminer si le joint de fibre de verre est adéquatement installé. Si le joint n’est pas adéquatement installé, les niveaux de CO peuvent augmenter. Vérifier l’intérieur de la porte peut également aider à... -
Page 24: Vérifier Le Système De Commande D'oxygène
Dépannage Chaudière Vitoflex 300-RF – entretien Vérifier le système de commande d’oxygène Une vérification du contrôle de l’oxygène est réalisée en cas de combustion incomplète, de fumée sombre qui s’échappe de la cheminée et de problèmes de rendement. système Vérifier le commande d’oxygène ... -
Page 25: Calibrer Le Capteur D'oxygène
Dépannage Chaudière Vitoflex 300-RF – entretien Calibrer le capteur d’oxygène Le capteur d’oxygène s’use; le calibrage du capteur d’oxygène peut compenser pour cette usure. La compensation du capteur d’oxygène est nécessaire si le rapport oxygène résiduel – air frais est < 20 %. MISE EN GARDE Le capteur d’oxygène est constamment chauffé... -
Page 26: Anomalies Du Système De Chauffage
à F3) gaz de combustion – Erreur au niveau de composantes électroniques Code permanent – Heures de – Le code permanent n’a pas – Communiquez avec Viessmann (indicateur rouge fonctionnement été entré à F3) écoulées avant que le code permanent soit entré... -
Page 27: Anomalies Du Système D'alimentation
Dépannage Chaudière Vitoflex 300-RF – entretien Anomalies du système d’alimentation N° Texte affiché Indicateur Cause possible Vérification/correction d’anomalie Combustible insuffisant – Barrière optique – Le silo est vide – Remplissez le silo (indicateur rouge à F4) dans le récipient de –... - Page 28 Chaudière Vitoflex 300-RF – entretien Viessmann Manufacturing Company (U.S.) Inc. Viessmann Manufacturing Company Inc. 45 Access Road 750 McMurray Road Warwick, Rhode Island • 02886 • USA Waterloo, Ontario • N2V 2G5 • Canada TechInfo Line TechInfo Line (Ligne de renseignements techniques) :...
