2 Napotki k dokumentaciji
▶
Obvezno upoštevajte vsa navodila za
uporabo, ki so priložena komponentam
sistema.
▶
Shranite ta navodila in vso pripadajočo
dokumentacijo, da bodo na razpolago
za nadaljnjo uporabo.
Ta navodila so poleg tega na voljo na sple-
tni strani proizvajalca tudi v obliki doku-
menta PDF, glejte naslov na zadnji strani.
Ta navodila veljajo izključno za:
Izdelek – številka artikla
VED E 18/8 INT
VED E 21/8 INT
VED E 24/8 INT
VED E 27/8 INT

3 Opis izdelka

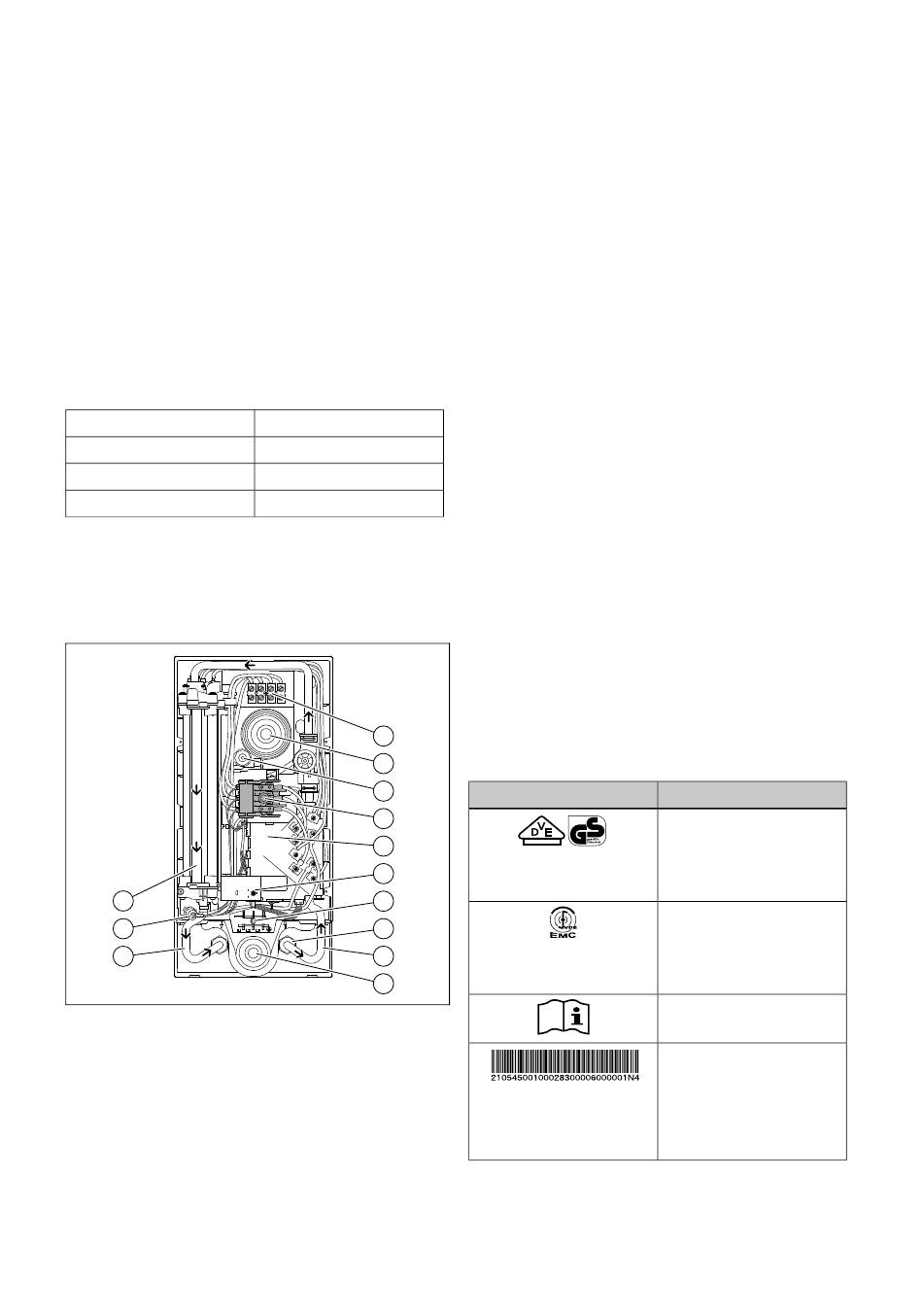

3.1 Zgradba

13
12
11
1 Omrežna pri-
ključna sponka
2 Kabelska uvo-
dnica zgoraj
3 Nastavitveno
vreteno
4 Varnostno sti-
kalo
5 Elektronika
0020288451_00 electronicVED Navodila za namestitev
0010023781
0010023782
0010023783
0010023784
1
2
3
4
5
6
7
8
9
10
6 Gumb za nasta-
vljanje tempe-
rature (brezsto-
penjski)
7 Izbirno mesto
za omrežno pri-
ključno sponko
spodaj
8 Sito

Napotki k dokumentaciji 2

9 Priključek za hla-
dno vodo
10 Kabelska uvo-
dnica spodaj
11 Priključek za to-
plo vodo

3.2 Delovanje

Izdelek sanitarno vodo v pretočnem načinu
segreje z golo žico v bloku ogrevalnega
kotla.
Elektronika izmeri temperaturo vode v na-
peljavi hladne vode in volumenski pretok.
Na podlagi obeh vrednosti se ugotovi ele-
ktrična moč, ki je potrebna za doseganje
potrebne temperature tople vode. Tempe-
raturo je mogoče z gumbom za nastavlja-
nje temperature brezstopenjsko nastaviti
med 30 °C in 55 °C. Nastavljena tempera-
tura je prikazana s prikazom s 7 segmenti.
Temperatura tople vode je odvisna od:
– Temperatura vode na vhodu
– količine vode na izhodu,
– Zmogljivostni razred izdelka
Če nastavljena temperatura tople vode ni
dosežena, zmanjšajte količino vode.

3.3 Podatki na tipski tablici

Simbol
12 Termično varo-
valo
13 Blok ogreval-
nega kotla
Pomen
Znak VDE-GS potr-
juje skladnost s stan-
dardom in preizku-
šeno varnost.
Simbol za skladnost
s standardom za ele-
ktromagnetno zdru-
žljivost
Preberite vsa navo-
dila.
Črtna koda s serijsko
številko,
od 7. do 16. mesta
sestavljajo številko
artikla
