6.7 Sélection des groupes LED et
branchement Fault
SÉLECTION DES GROUPES LED ET BRANCHEMENT FAULT
Connecteurs Bornes
J5 1 (RL1A), 2 (RL1B)
3 (A), 4 (B), 5 (COM)
Tab. 6

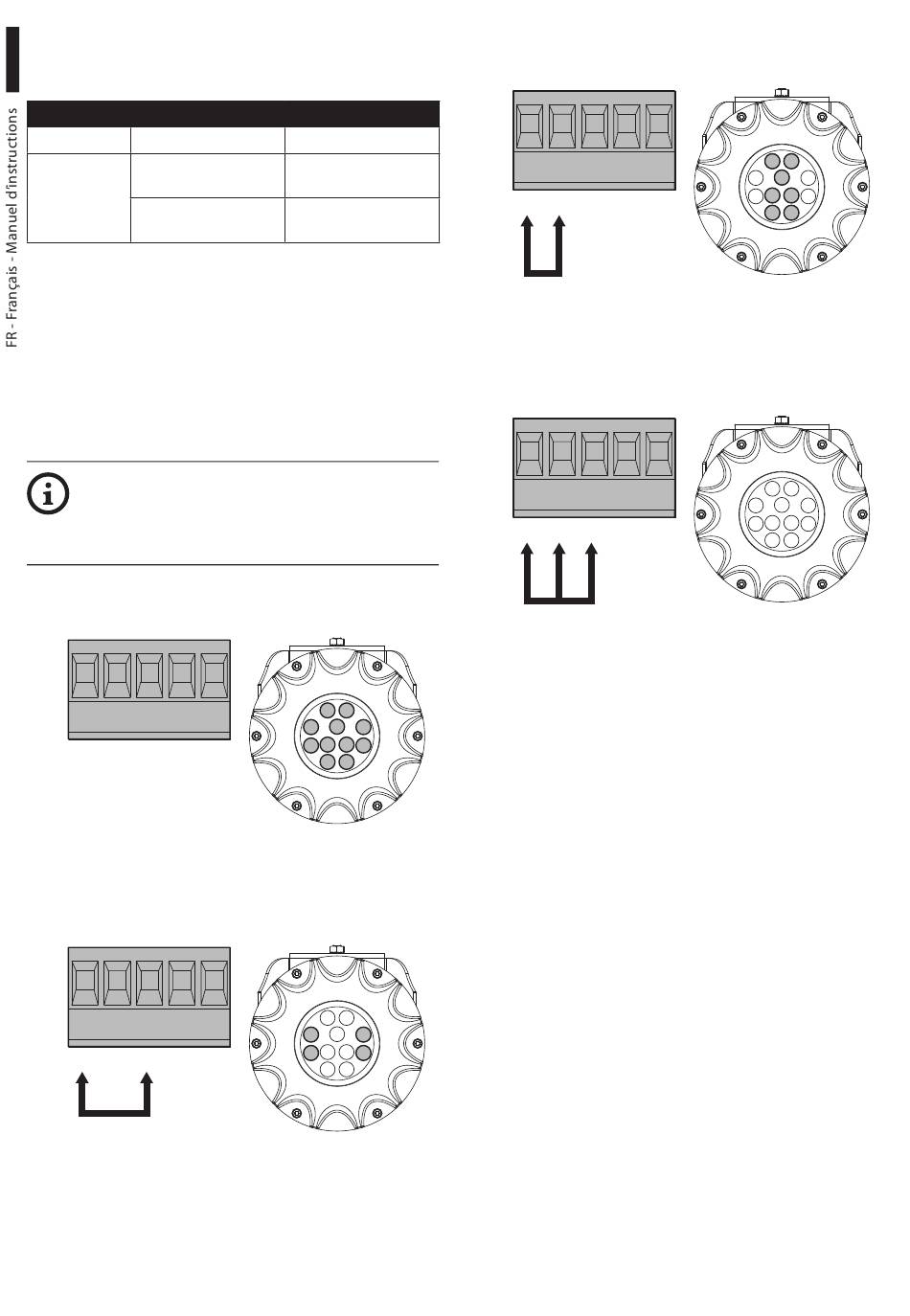

6.7.1 Sélection des groupes LED
Le produit est équipé de deux groupes LED : groupe
A et groupe B. Il est possible de gérer l'allumage
de tous les groupes LED, d'un seul ou d'aucun
d'eux pour adapter la luminosité à la scène. Pour
sélectionner les groupes, effectuer les branchements
du connecteur J5 de la façon suivante.
Il est possible de sélectionner les groupes
LED avec des cavaliers directement sur le
connecteur ou à distance en prévoyant un
câblage adéquat.
• Allumage du groupe A et B : aucun branchement
nécessaire.
J5
5 4 3 2
Fig. 19
• Allumage du groupe A seul : effectuer les
branchement selon le schéma ci-dessous.
J5
5 4 3 2
COM A
Fig. 20
20
Description
Contact sec de sortie
activé par Fault
Sélection des groupes
LED
1
1
• Allumage du groupe B seul : effectuer les
branchement selon le schéma ci-dessous.
J5
5 4 3 2
COM B
Fig. 21
• Extinction de toutes les LED : effectuer les
branchement selon le schéma ci-dessous.
J5
5 4 3 2
COM B A
Fig. 22
1
1
MNVCMLX_2222_FR
