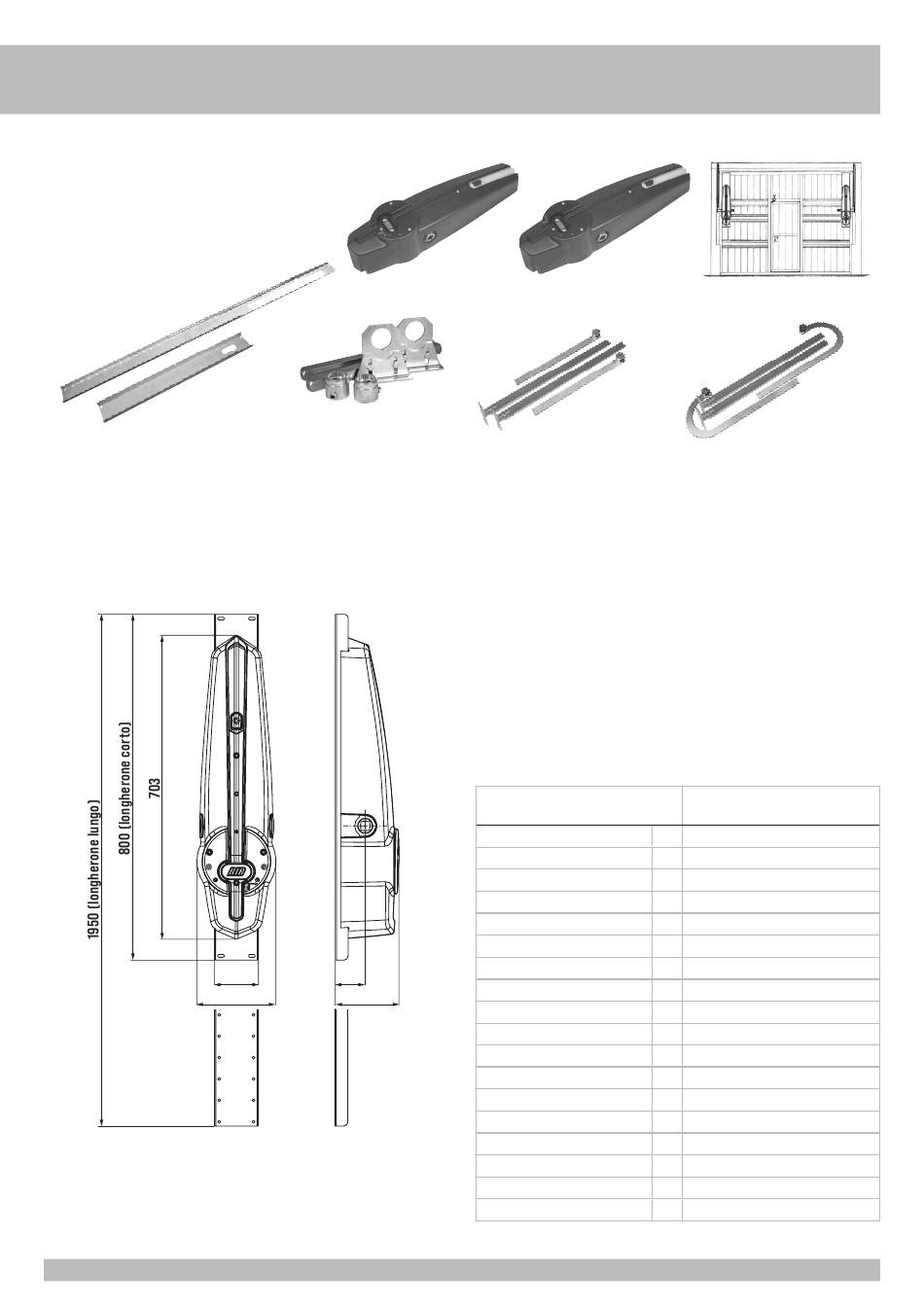

CARATTERISTICHE TECNICHE / INSTALLAZIONE BOSS 230V SLAVE
Porte basculanti max 12 m
ACG8188
ACG8189
n° 1 - AA40833B
- BOSS 230V MASTER con finecorsa senza longherone
n° 1 - AA40836B
- BOSS 230V SLAVE senza longherone
n° 2 - ACG8188
- Longherone L = 1,95 m per basculante non predisposta alla motorizzazione (oppure ACG8189 L = 0,8 m per basculante predisposta alla motorizzazione)
n° 1 - ACG8715
- Rinvio laterale per 2 motori L = 30 cm
n° 1 - ACG8720
- Coppia leve diritte (oppure ACG8722 - Coppia leve curve)
2
ACG8715
69,5
102
182
147
Misure in mm
AA40833B
ACG8720
CARATTERISTICHE TECNICHE
BOSS è un operatore irreversibile utilizzato per movimentare porte basculanti bilanciate a
contrappesi.
È completo di un gruppo riduttore lubrificato con grasso sintetico, di uno sblocco manuale
in mancanza di corrente e di un longherone (opzionale) per il fissaggio dell'operatore alla
basculante.
La protezione IP44 di serie permette a BOSS di essere protetto da spruzzi d'acqua provenienti
da tutte le direzioni.
BOSS 230V SLAVE, abbinato a BOSS 230V MASTER, e' dotato di illuminatore a led, regolazione
elettronica della forza del motore ed encoder per rilevamento d'impatto in conformità alle
Norme europee in vigore.
CARATTERISTICHE TECNICHE
Lunghezza max leva basculante
Superficie max basculante
Larghezza max basculante
Altezza max basculante
Coppia max 1 motore
Giri al minuto dell'operatore
Tempo di apertura
Alimentazione di linea
Alimentazione motore
Potenza 1 motore
Assorbimento linea di rete
Cicli normativi
Cicli giornalieri consigliati max
1
Servizio
Peso
Rumorosità
Temperatura di lavoro
Grado di protezione
4
AA40836B
ACG8722
BOSS 230V MASTER +
BOSS 230V SLAVE
cm
83
2
m
12
m
6
m
2,5
Nm
350
rpm
1,8
s
20
230V ~ 50-60Hz
230Vac 50-60Hz
W
256 (50Hz) - 264 (60Hz)
A
1,4 (50Hz) - 1,2 (60Hz)
n°
11-20s/2s (50Hz) - 13-18s/2s (60Hz)
n°
36
30%
kg
10 MASTER + 8,5 SLAVE
db
<70
°C
-10 ÷ +55°C
IP
44
