cegard/Mini-MOD

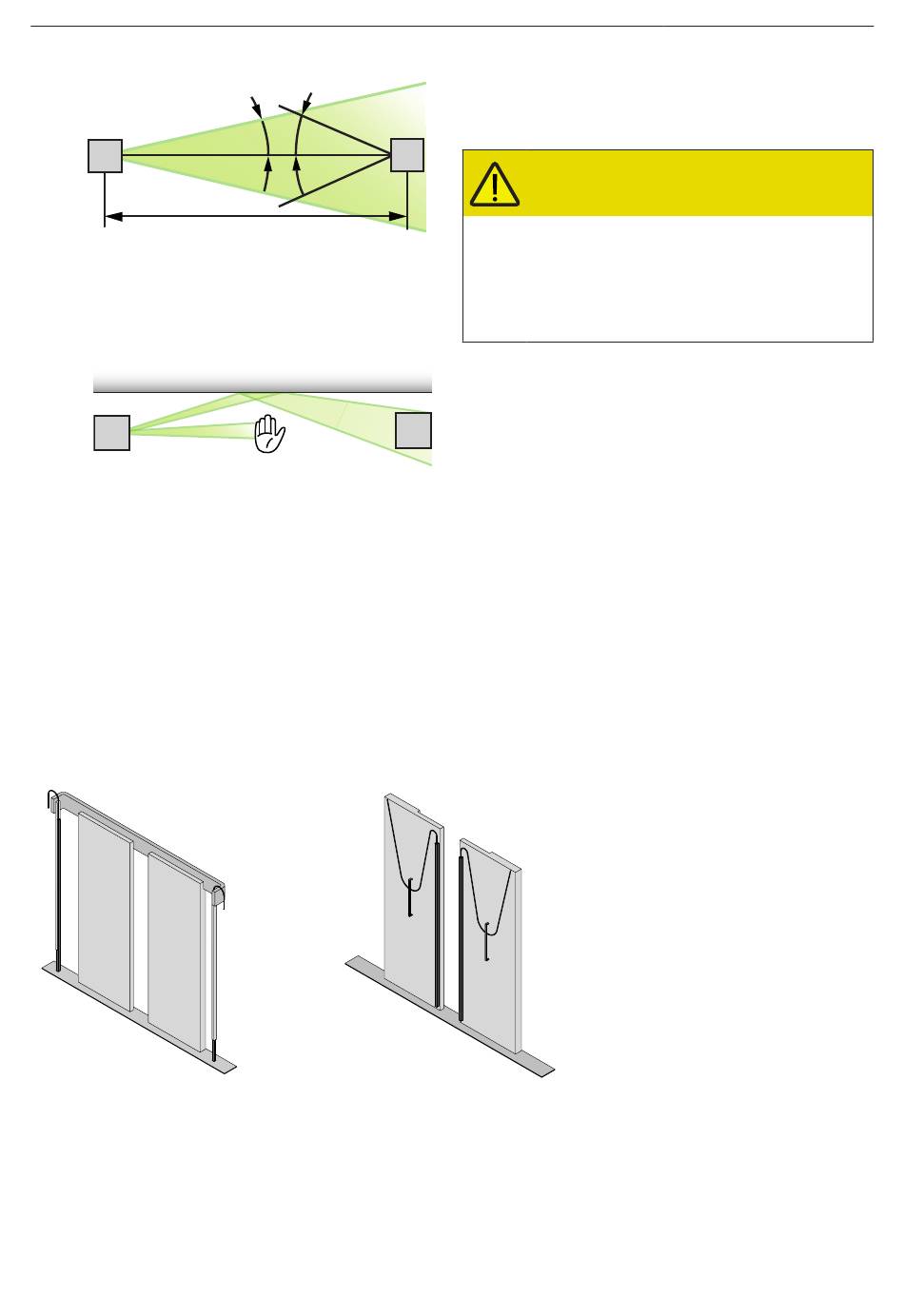

3.7 Ausrichtung
Tx
0 ... 5 m
Reflektierende Oberfläche
Tx
4.

Montage

Die Montage ist wie folgt auszuführen:
4.1 Sicherheitsanweisungen beachten
 Ausschalten der Stromversorgung ausschalten und deutliche Kennzeichnung, dass der Aufzug ausser Betrieb ist.
 Alle anzuwendenden Sicherheitsmassnahmen einhalten.
 Sicherstellen, dass die Anlage alle geltenden Vorschriften und Sicherheitsmassnahmen erfüllt.
4.2 Montieren der Sender- und Empfängerleiste
Die Sender- und Empfängerleiste (Tx und Rx) können entweder an die Türflügel, an einen Türflügel und den Türpfosten
auf der Schliessseite oder an einen an der Aufzugkabine befestigten Rahmen montiert werden. Hierbei ist zu beachten,
dass der Empfänger (Rx) (blauer Anschluss) möglicherweise empfindlich auf Fremdlicht reagiert. Daher wird empfohlen,
die Empfängerleiste (Rx) so zu montieren, dass Sonnenlicht nicht direkt in die Empfängerlinse scheinen kann.
Abb 5: Statische Montage
4.3 Kabelführung für Sender- und Empfängerleiste
Die Kabelführung muss fachgerecht unter Verwendung des geeigneten Montagematerials erfolgen, z. B. mit
Kabelschutztüllen, Kabelbinder, Kabelschutzschläuche (abhängig vom Typ des verwendeten Montagekits).
Der cegard/Mini-MOD erfüllt alle Normen für die elektromagnetische Störfestigkeit (EMV). Schutzmassnahmen gegen
Störungen sind dennoch sinnvoll. Anschlusskabel des cegard/Mini-MOD sollten daher nicht in der Nähe von Kabeln
verlaufen, die hohe Spannungen und/oder hohe Ströme führen. Zur Vermeidung von EMV-Problemen sollten die cegard/
Mini-MOD Kabel auch möglichst weit vom Motor des Türantriebs oder dem Motorumrichter (VVVF-Antriebe) entfernt sein.
© CEDES | V 2.2
≤ 20˚ ≤ 20˚
Abb 6:
Die optische Achse der Sender- und Empfängerleiste (Tx
und Rx) muss aufeinander ausgerichtet sein, um einen
zuverlässigen Betrieb des Lichtvorhangs sicherzustellen.
Rx
VORSICHT
Mögliche Gesundheitsgefahren
 Es ist wichtig, dass der Ausrichtungswinkel
des Senders (Tx) auf den Empfänger (Rx)
bei vollständig geschlossener Tür kleiner
als ±10° ist. Idealerweise sollte dieser
Winkel möglichst nahe bei null liegen
(siehe Abbildung links).
Reflektierende Oberflächen in der Nähe oder parallel zum
überwachten Bereich können Reflexionen verursachen.
Obwohl cegard/Mini-MOD gegenüber solchen Reflexionen
Rx sehr unempfindlich ist, sollte stets ein angemessener
Abstand zwischen
reflektierenden Oberfläche eingehalten werden.
Dynamische Montage
den Sensorleisten und
Deutsch
einer
13
