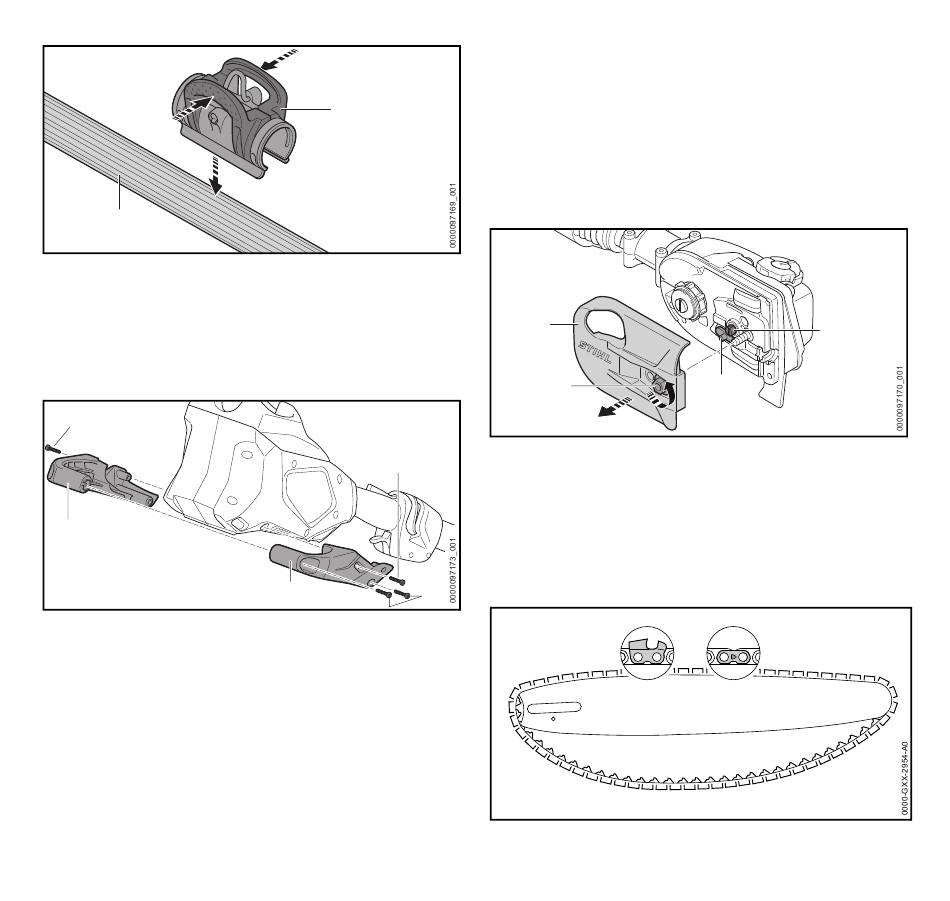

► Ouvrir la pince (1) en pressant les languettes et la fixer sur
la gaine faisant office de poignée (2).
La pince ne devra plus être démontée.
7.3

Montage du pied d'appui

► Arrêter la perche élagueuse et retirer la batterie.
2
1
► Appliquer la moitié gauche du pied d'appui (1) sur le côté,
contre le recouvrement.
► Visser la vis (2).
► Appliquer la moitié droite du pied d'appui (3) sur le côté,
contre le recouvrement.
► Visser la vis (5).
► Visser et serrer fermement les vis (4).
► Serrer fermement la vis (2) et la vis (5).
Le pied d'appui ne devra plus être démonté.
60
1
5
3
4
7 Assemblage de la perche élagueuse
7.4 Montage et démontage du guide-chaîne et de la
chaîne
7.4.1 Montage du guide-chaîne et de la chaîne
Les combinaisons de guide-chaîne et de chaîne qui
conviennent pour le pignon respectif et dont le montage est
autorisé sont indiquées dans les caractéristiques
techniques, @ 20.1.
► Arrêter la perche élagueuse et retirer la batterie.
2
1
► Tourner l'écrou (1) dans le sens inverse des aiguilles
d'une montre, jusqu'à ce que l'on puisse enlever le
couvercle de pignon (2).
► Enlever le couvercle de pignon (2).
► Tourner la vis de tension (3) dans le sens inverse des
aiguilles d'une montre jusqu'à ce que le coulisseau de
tension (4) bute contre le bord de la découpure du carter,
à gauche.
3
4
