6.4.4
Débit (Fonction de racine)
Le PCE-PDA calcule la vitesse de débit au moyen de la pression différentielle mesurée. Pour
cela, un tube Pitot est nécessaire ; il est disponible en option chez PCE Ibérica S.L. Les propriétés
sont indiquées au moyen d´une constante K et x. La constante K possède la valeur prédéfinie 1
et peut être définie entre 0 et 9,999. La valeur prédéfinie pour la constante x est ½ (racine carrée
– 0,5000). Vous pouvez définir ici une valeur entre 0,0001 et 0,9999. Il faut aussi régler la densité
du milieu à mesurer p, ainsi que la coupe transversale du tube à mesurer S. La valeur prédéfinie
3
est 1,29 kg/m
ou 1,0000 m
Formule pour le calcul de la vitesse de débit:
Explication
des
variables:
dP= pression différentielle mesurée, ρ= densité du milieu en kg/m
Formule pour le calcul du volume de débit:
Explication des variables: Q=Débit volumétrique, v= vitesse de débit mesurée, S=coupe
2
transversale en m
.
6.4.5
Sans
Avec cette fonction, l´écran secondaire (10) est désactivé.
2
.

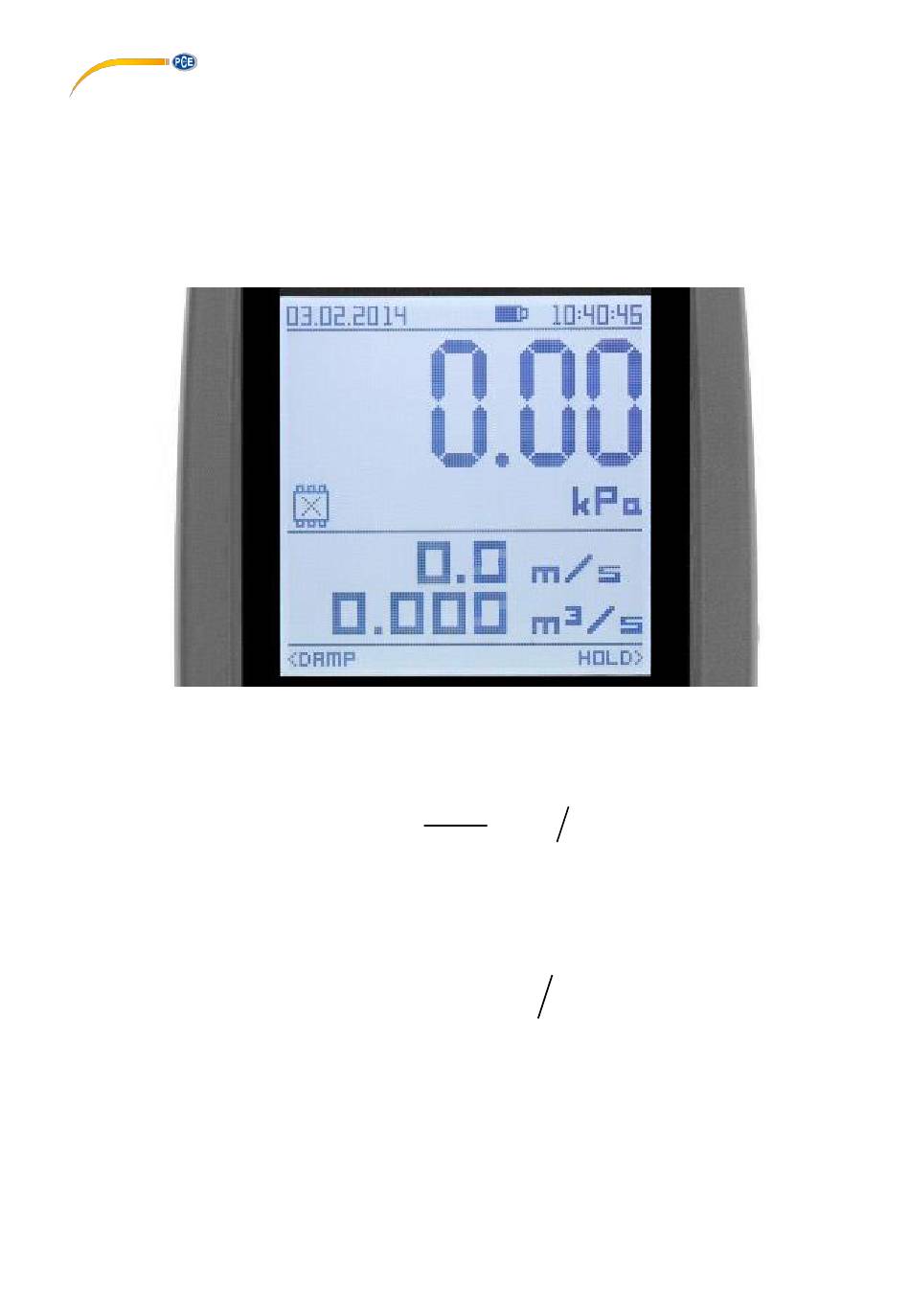

Image 7
2
dP
v
k
v=
vitesse
de
Q
v
S
© PCE Instruments
10
x
m
s
débit, k
=
facteur
3
, x=constante de puissance
3
m
s
K
du
tube
Pitot,
