Quatre processeurs installés
Deux options sont disponibles pour cette combinaison :
Remarques :
• Lors de l'installation d'un Fond de panier 8 baies et d'un Fond de panier AnyBay, installez toujours le Fond
de panier 8 baies dans les baies 0 à 7 et le Fond de panier AnyBay dans les baies d'unité 8 à 15.
• Installez la carte d'extension microprocesseur et mémoire avant de connecter les cordons d'interface au
connecteur de NVMe dans le tiroir d'extension.
1. Avec Adaptateur RAID SATA/SAS (16i)

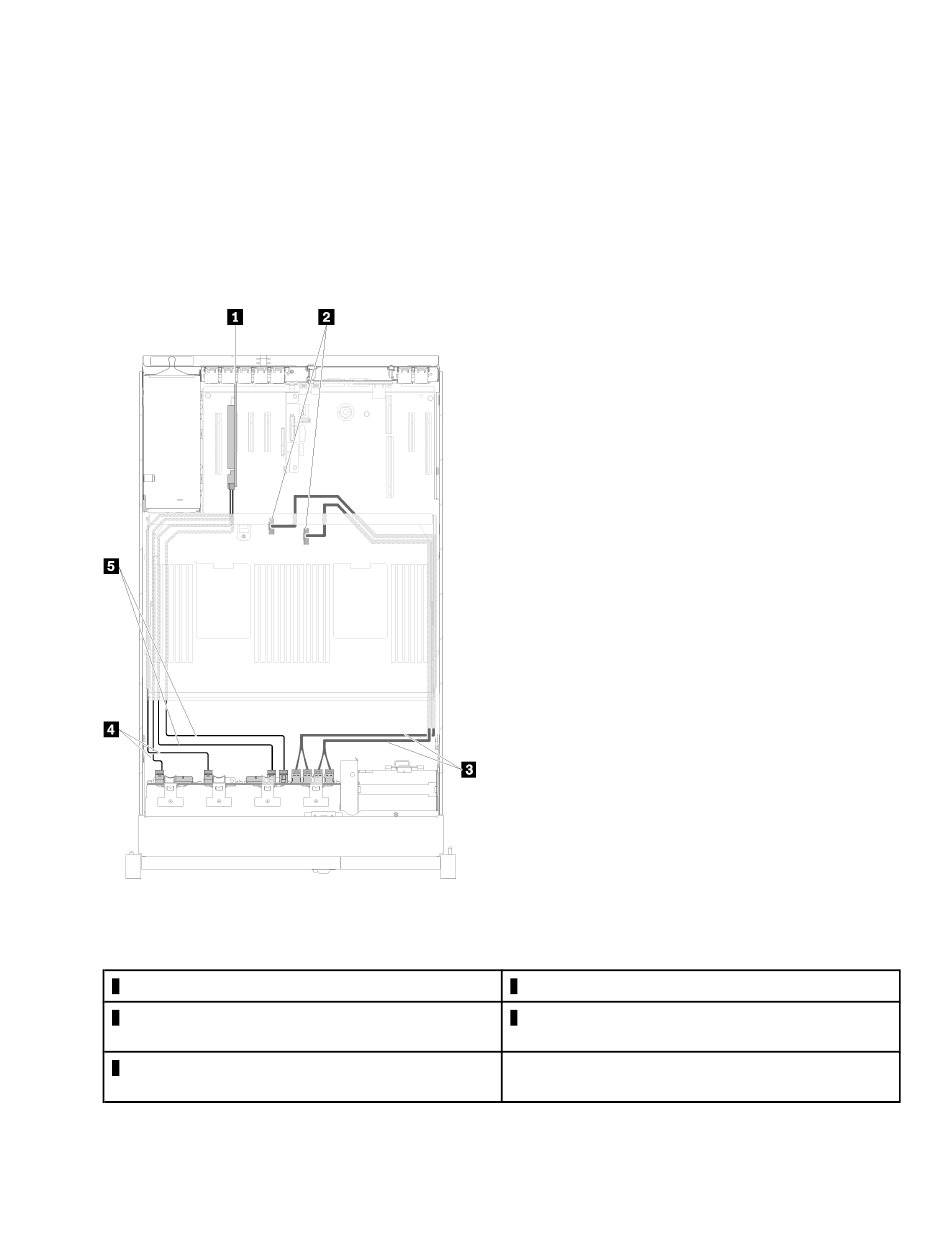

Figure 35. Cheminement des câbles, Fond de panier 8 baies + Fond de panier AnyBay
Tableau 32. Câbles et adaptateurs pour acheminer
1
Adaptateur RAID SATA/SAS (16i)
2
Connecteurs NVMe sur la carte d'extension
microprocesseur et mémoire
3
Cordons d'interface Direct NVMe pour carte
d'extension microprocesseur et mémoire
4
SATA/SAS cordons d'interface (720 mm)
5
SATA/SAS cordons d'interface (900 mm)
Chapitre 2
.
43
Composants serveur
